摘 要

為解決井工煤礦智能化建設中設備定位與環境感知難題，適配井下低照度、高粉塵等特殊工況，系統綜述激光SLAM技術在我國井工煤礦的研究進展與發展趨勢。梳理了二維、三維及激光視覺SLAM 的3 個階段演進：二維SLAM(2015 年起)實現簡單場景定位，卻受限于數據量與測距范圍;三維SLAM(2020年起)結合IMU提升精度;激光視覺年相關算法定位均方根誤差低至0.15 m。筆者也分析指出當前存在特征提取研究不足、數據無紋理、缺乏統一評測數據集等問題，展望未來需結合毫米波雷達、深度學習優化算法，平衡效果與效率，推動技術在隨采隨掘場景落地，為煤礦機器人導航與智能感知提供支撐。

文章來源：《智能礦山》2025年第11期“礦山機器人技術創新與實踐特刊”

第一作者：冀磊，主要從事SLAM技術、多傳感器融合方面的研究。Email：15910431351@163.com

作者單位：中煤科工開采研究院有限公司

引用格式：冀磊，楊建威，趙鐵林，等.激光 SLAM 技術在我國井工煤礦的應用與發展趨勢[J].智能礦山，2025，6(11)：118-128.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

SLAM全稱為Simultaneous Localization and Mapping，中文名為實時定位與建圖或同步定位與地圖構建，作為自主導航與智能決策的基礎，SLAM技術廣泛應用于自動駕駛、無人機勘探、服務機器人等領域。激光SLAM以激光雷達（LiDAR）為唯一或主要傳感器，通過發射激光束獲取環境的高精度幾何結構信息，并基于點云配準、特征提取與優化算法實現定位與建圖。激光SLAM技術的發展歷經從二維到三維、從濾波到優化，從單一傳感器到多源傳感器融合的范式轉變。

煤礦開采的智能化離不開設備的自我定位與環境感知，而SLAM技術不依靠外部信息，憑借自身攜帶的傳感器就能解決設備定位以及環境感知，高度契合智能化建設需求，近年來受到越來越多的關注。

煤礦井下環境復雜，低照度、高粉塵、濃水霧，尤其是低照度情況下，相機成像受到影響，激光雷達由于自身發射并接收不可見光，在煤礦井下環境中具有以下3方面的顯著優勢。

（1）激光雷達可提供厘米級別的測距精度，遠高于視覺或其他非接觸式傳感器。

（2）激光屬于不可見光，不受井下光照條件影響。

（3）可直接生成高精度三維點云地圖。

我國井工煤礦關于激光SLAM的研究經歷了從二維激光SLAM到三維激光SLAM再到激光視覺SLAM的發展歷程，具體如下：

（1）二維激光SLAM始于2015年，通過該技術實現封閉場景的定位與導航，通過持續優化定位方法，精度相比較于行業外成熟的算法有較大提升，受限于二維激光雷達較小的測距范圍和較為有限的測量數據，應用范圍受到較大限制，二維激光SLAM技術自2021年后鮮有研究。

（2）三維激光SLAM和激光視覺SLAM技術，實現了大尺度場景下設備定位與環境信息感知，自2020年以后受到了國內研究者的極大關注。中國礦業大學、中國礦業大學（北京）、西安科技大學、北京天瑪智控科技股份有限公司等國內知名高校與企業均進行了大量研究，在定位精度、建模效果等方面取得了較大的成就。

筆者系統綜述激光SLAM技術在我國煤礦的適配性改進與應用實踐，詳細描述了近年來對二維激光SLAM、三維激光SLAM、激光視覺技術的研究進展，在總結歸納的基礎上，結合自身思考，預測未來激光SLAM技術的發展趨勢。

二維激光SLAM

我國井工煤礦的二維激光SLAM的研究始于2015年，東北大學郝麗娜團隊針對二維激光雷達特點提出直線距離約束，并輔以蒙特卡洛濾波定位方法，結合二維柵格地圖，在仿真環境下可實現1 cm定位效果，為救援機器人的井下定位提供了新方法，拉開了SLAM技術在我國井工煤礦領域的發展序幕。柵格地圖模型將環境分解為若干個柵格，每個柵格通過概率值表示是否存在障礙物，其優點在于創建和維護的方便性，并且易實現路徑規劃算法，柵格地圖示意如圖1所示。

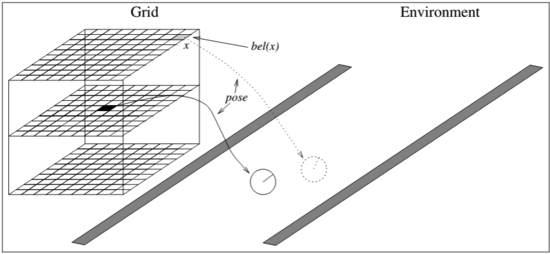

圖1 柵格地圖示意

2016年，中國礦業大學朱華團隊在煤礦救援機器人相關研究中，引入了航姿參考系統，可實時提供較高精度的角度信息，通過融合開源二維激光SLAM算法Hector SLAM，提升了救援機器人的定位精度，滿足路徑規劃的要求，朱華團隊2015年所述救援機器人及其建圖效果如圖2所示。

圖2 朱華團隊2015年所述救援機器人及其建圖效果

2018年，山東科技大學殷立杰團隊將Fast SLAM應用于無人機定位，通過定性分析，快速準確定位無人機的位置姿態，魯棒性和算法獨立性較好，同時運行時間短，具有更高的定位精度。

2019年，重慶大學王克全團隊提出一種基于高精度的二階中心差分粒子濾波器的SLAM算法，結合強跟蹤濾波器的強魯棒性、自適應性和二階中心差分濾波器的高非線性逼近性，增加了不受非高斯和非線性模型影響的粒子濾波器。室內模擬實驗場景如圖3所示，針對圖3環境不同SLAM算法的建圖效果如圖4所示，其中在模擬環境中取得了相較于CDFastSLAM（圖4b）和Fast SLAM 2.0（圖4c）更好的建圖效果。

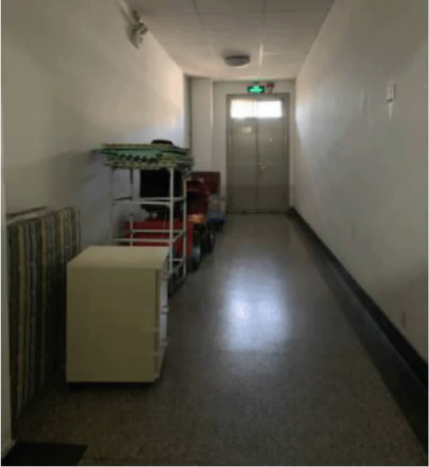

圖3 室內模擬實驗場景

2020年，中國礦業大學（北京）楊健健團隊，在巷道建模中引入激光SLAM技術，通過對Hector_SLAM算法的參數進行優化，將其生成的柵格地圖應用于掘進機的行進與巷道形狀預測，較之前未調整的參數相比取得了更好的建圖效果，楊健健團隊仿真試驗場地如圖5所示，楊健健團隊所述建模結果如圖6所示。

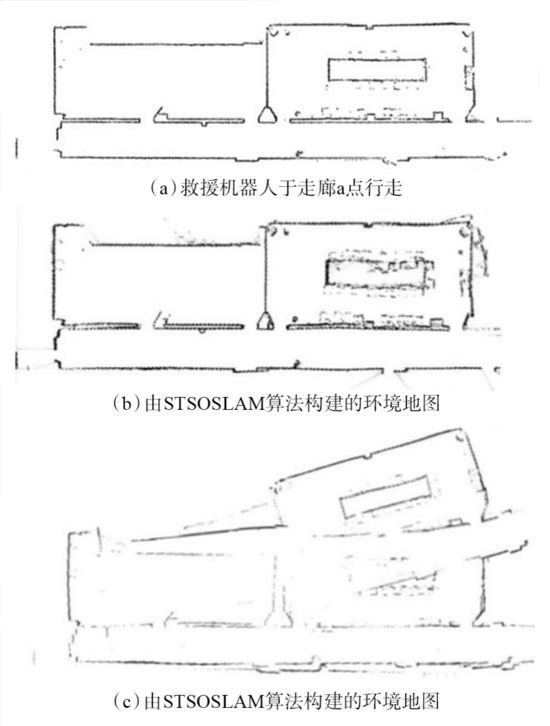

圖4 針對圖3環境不同SLAM算法的建圖效果

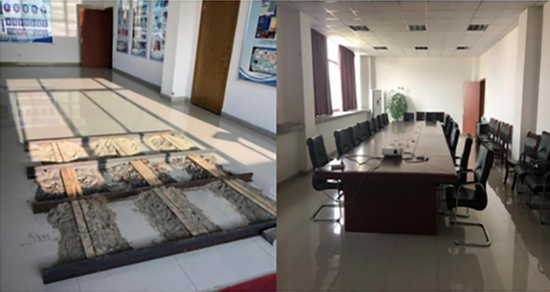

圖5 楊健健團隊仿真試驗場地

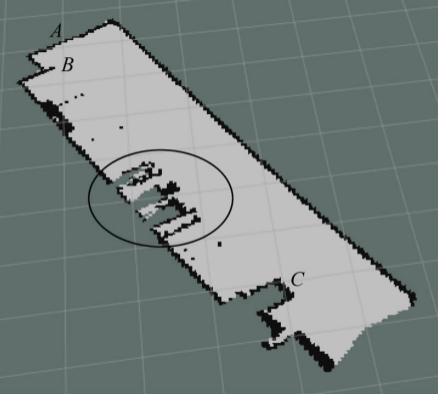

圖6 楊健健團隊所述建模結果

2021年，太原理工大學吳娟團隊設計了基于優化Fast SLAM的煤礦水泵房巡檢機器人，方法采用最小線性二乘對里程計進行標定和融合輪式里程計、IMU的方式對傳感器數據進行預處理，獲得比單一輪式里程計更為精確的位姿信息，減小相對定位中的非系統誤差；同時基于粒子濾波算法對proposal分布進行優化以獲得機器人的精確位姿估計；最后通過覆蓋柵格建圖建立全局環境地圖，減少了Fast SLAM需要的粒子總數，降低了內存需求同時提升了定位效果。

二維激光SLAM價格便宜、實現簡單，在發展早期受到了研究者的廣泛關注，成為最為成熟也應用最早的SLAM技術。受限于貧瘠的數據量以及較小的測距范圍，應用場景僅局限于水房或者較小巷道，僅停留在實驗室研究階段，無法拓展到其他場景，并且已有的研究針對定位與建圖結果沒有充分的定量分析，隨著三維激光雷達的技術成熟以及市場需求的增加，三維激光雷達逐漸替代二維激光雷達，成為激光SLAM技術的首選傳感器。

三維激光SLAM

2019年開始研究三維激光雷達為傳感器的SLAM算法。西安科技大學馬宏偉團隊首次使用三維激光雷達作為無人機機載傳感器，通過ICP方法得到相鄰幀之間的變換位姿，同時使用濾波器將采樣方法對點云數據進行優化，加速定位速度，滿足無人機位姿估計的實時性要求。同年，馬宏偉團隊將激光SLAM應用于巡檢機器人如圖7所示，通過優化FAST-SLAM算法，減少了粒子濾波所需要的粒子數量，緩解了粒子消耗，減少了位姿解算所需要的時間，提高了地圖構建的準確性，根據試驗結果，其在走廊場景下的位姿解算時間由原來的355 ms優化為76 ms，在房間中的位姿解算由147 ms優化到43 ms，滿足實時性要求。

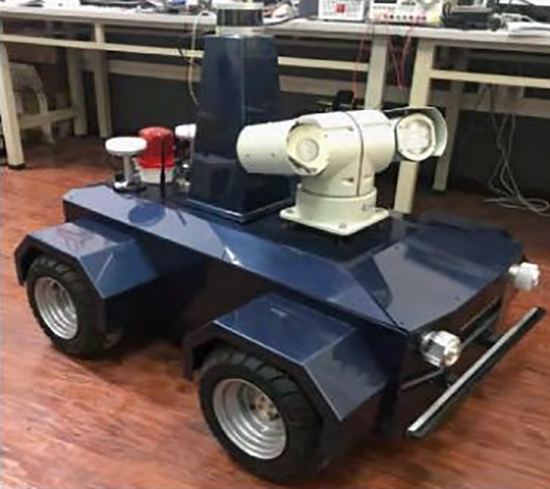

圖7 馬宏偉團隊將激光SLAM應用于巡檢機器人

2020年，中國礦業大學朱華團隊設計了基于激光里程計約束因子、平面特征約束因子、回環約束因子、雷達相對位置因子、IMU預積分因子、邊緣優化先驗因子和回環檢測因子等的因子圖優化方法，同時結合UWB信息，提出了井下復雜場景的絕對定位與高精度地圖構建算法LIU-SLAM，朱華團隊博士生所述巷道建模中應用的上層定位導航系統如圖8所示。

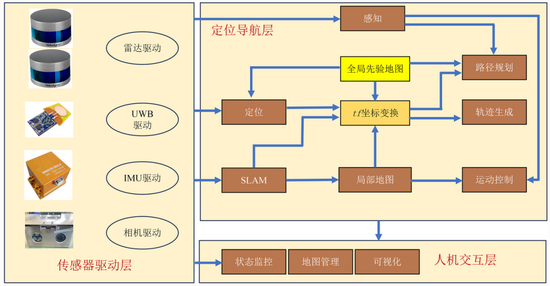

圖8 朱華團隊所述巷道建模中應用的上層定位導航系統

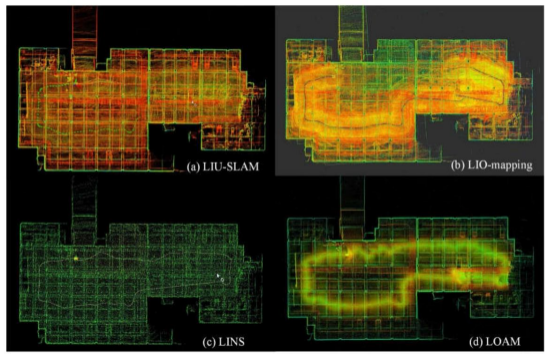

LIU-SLAM與其他SLAM算法建模效果對比如圖9所示，相比較于成熟SLAM算法，LIU-SLAM方法絕對定位精度高，實現絕對定位精度均值<25 cm，魯棒性好，受到UWB定位系統精度的影響最小，具有更優的建圖效果。

圖9 LIU-SLAM與其他SLAM算法建模效果對比

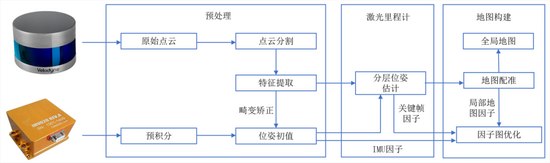

2022年，西安科技大學姚頑強團隊提出一種面向煤礦巷道環境的LiDAR與IMU融合定位與建圖方法，姚頑強團隊所述面向煤礦巷道環境的LiDAR與IMU融合定位與建圖方法如圖10所示。該方法在分層位姿估計過程中，融合IMU預積分所得到的位姿初值，減少計算迭代次數，提高特征點匹配的精度，解算出當前幀的位姿。最后向因子圖中插入局部地圖因子、IMU因子、關鍵幀因子，對位姿進行優化約束。

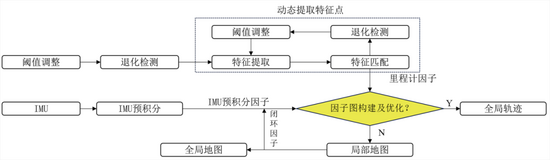

圖10 姚頑強團隊所述面向煤礦巷道環境的LiDAR與IMU融合定位與建圖方法

相比較于經典方法，在定位精度和建圖效果上均有提升，在煤礦巷道環境中，該方法三軸的絕對定位誤差的均值和中值均小于32 cm；X軸的位姿估計精度最高，累計誤差為1.65 m，位置偏差為2.97 m；在樓道走廊環境中，該方法三軸的誤差均<1.01 m，誤差均值為5～15 cm，誤差范圍小，精度高；累計位置偏差僅為1.67 m。2種場景下地圖完整性與環境匹配均有良好的性能，煤礦巷道場景中3種方法建圖結果與軌跡如圖11所示。

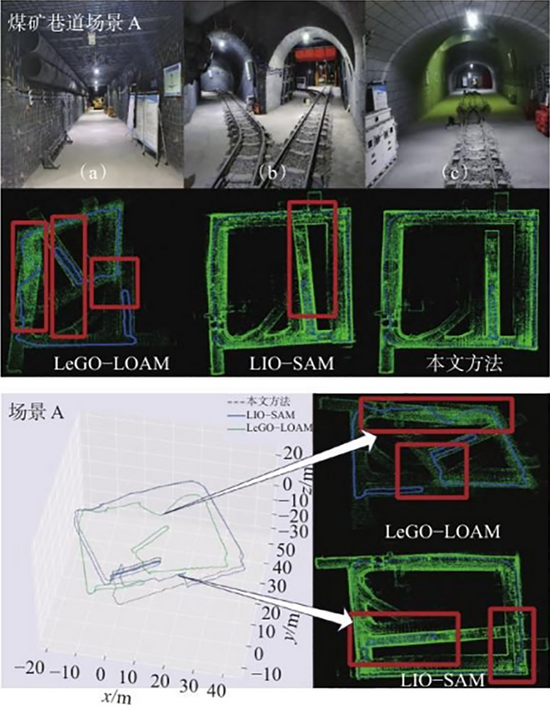

圖11 煤礦巷道場景中3種方法建圖結果與軌跡

同年，中國礦業大學李錳鋼團隊提出另一種煤礦移動機器人LiDAR/IMU緊耦合SLAM方法LI-SLAM。LI-SLAM算法架構如圖12所示。該算法在同煤大唐塔山煤礦有限公司開展了工業性試驗，結果表明：在煤礦移動機器人行駛巷道直線距離為273 m時，平均誤差<15 cm，具有較高的定位和建模精度，基本滿足煤礦移動機器人的定位建模精度需求，對于煤礦井下復雜環境下的移動機器人精確定位與地圖構建有更好的適用性。

圖12 LI-SLAM算法架構

同樣在2022年，西安科技大學馬宏偉團隊提出一種基于激光慣性融合的煤礦井下移動機器人SLAM算法，激光慣性融合的煤礦井下移動機器人SLAM算法框架如圖13所示。該算法在優化框架中添加了地面約束和回環檢測，優化了相鄰關鍵幀之間的相對位姿，確保全局地圖的一致性，提高了機器人狀態估計的整體精度。激光慣性融合的煤礦井下移動機器人SLAM算法建模效果對比如圖14所示，結果表明：針對煤礦井下特殊的非結構環境，與現有的激光SLAM算法相比，提出的算法在自采的數據集上滿足每幀60 ms的處理時長，機器人具有更高實時性，由于其結合各開源算法的長處，降低了系統累積誤差，保證了所構建地圖的全局一致性。

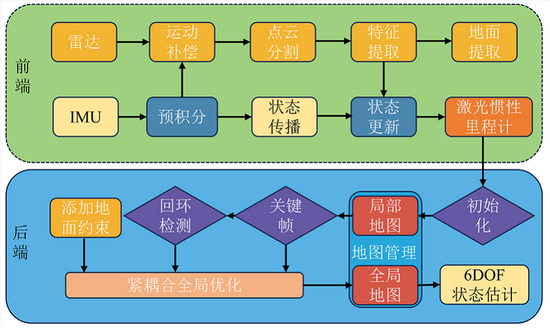

圖13 激光慣性融合的煤礦井下移動機器人SLAM算法框架

圖14 激光慣性融合的煤礦井下移動機器人SLAM算法建模效果對比

2023年，西安科技大學姚頑強團隊提出了一種面向煤礦井下環境的激光雷達、IMU緊耦合SLAM算法。面向煤礦井下環境的激光雷達、IMU緊耦合SLAM算法框架如圖15所示。

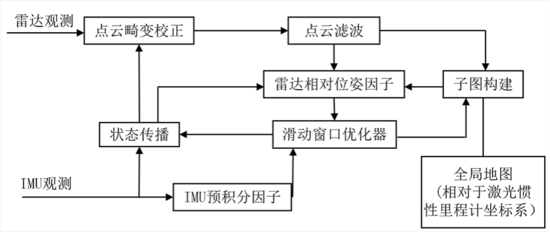

圖15 面向煤礦井下環境的激光雷達、IMU緊耦合SLAM算法框架

通過煤礦井下實測數據的試驗分析該算法，結果表明：提出的激光SLAM算法表現較好，位姿估計誤差在平面方向較LIO-SAM降低了50.93%，在高程方向降低了42.13%，可為煤礦機器人智能感知、安全巡檢提供技術參考，面向煤礦井下環境的激光雷達、IMU緊耦合SLAM算法建圖結果與其他成熟算法對比如圖16所示。

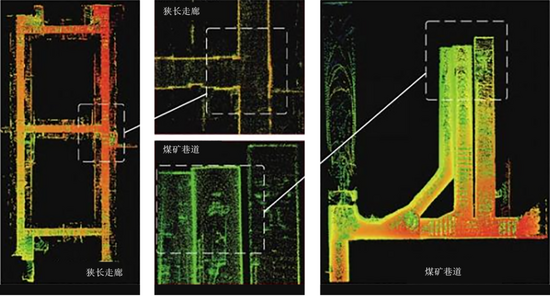

圖16 面向煤礦井下環境的激光雷達、IMU緊耦合SLAM算法建圖結果與其他成熟算法對比

2024年，中國礦業大學司壘團隊設計建立了激光雷達和IMU的數據融合模型，提出了基于IMU-LiDAR緊耦合的防沖鉆孔機器人定位建圖方法。在分析激光雷達點云畸變成因和同步定位與地圖構建算法缺陷的基礎上，設計了基于慣性測量單元（IMU）連續時間軌跡的點云畸變矯正方法，建立了激光雷達和IMU的數據融合模型，提出了基于IMU-LiDAR緊耦合的防沖鉆孔機器人定位建圖方法，結果表明，所提算法的位移均方根誤差<0.15 m，旋轉均方根誤差<2.47°，較成熟算法如LOAM、LEGO-LOAM和LIO-SAM均有較大提升，司壘所述算法定位效果與其他成熟算法比較如圖17所示。

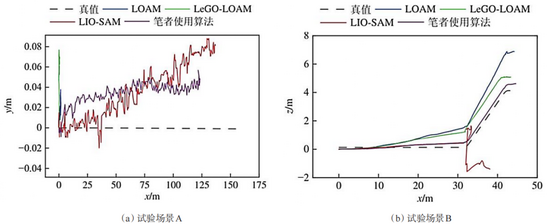

圖17 司壘所述算法定位效果與其他成熟算法比較

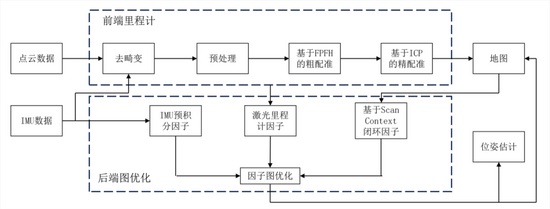

2022年，中國礦業大學（北京）薛光輝團隊提出了一種融合FPFH和ICP算法的二階段點云特征提取及配準的方法，融合FPFH和ICP算法的二階段點云特征提取及配準的方法框架如圖18所示。

圖18 融合FPFH和ICP算法的二階段點云特征提取及配準的方法框架

測試和試驗結果表明，與傳統的LIO-SAM算法相比，改進算法的位姿估計和點云配準精度更高，相對位姿誤差的平均誤差改善了6.52%，絕對位姿誤差的最大誤差降低了18.84%，構建的地圖無明顯失真，建圖誤差均在1%以內，可實現非結構化退化環境的高精度全局一致性地圖構建。

三維激光SLAM憑借其數據全面、穩定，精度高等特點，通過近5年的發展取得了較大成就。然而，激光SLAM仍舊無法完全解決在幾何環境較為相似的場景定位精度較差的問題。激光SLAM重建出的地圖缺少顏色信息，限制了其實際應用，因此，開始逐步研究融合圖像信息的激光視覺SLAM技術。

激光視覺SLAM

2020年，中國煤炭科工集團太原研究院有限公司袁曉明在煤礦輔助輸送機器人研發中使用雷達+相機+IMU的組合，利用感知模塊采集的環境點云圖像和深度圖像，所用雷達與相機如圖19所示，實現自主定位。實際應用結果表明，在準確建圖的基礎上，該定位方式的誤差<10 cm，可滿足井下輔助輸送機器人的導航定位需求，是第一次將激光視覺信息融合處理的SLAM算法。

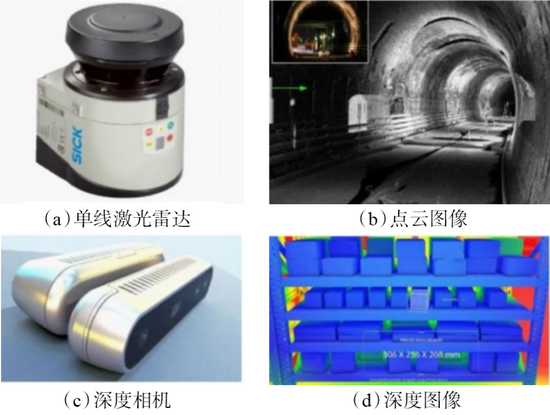

圖19 袁曉明所用雷達與相機

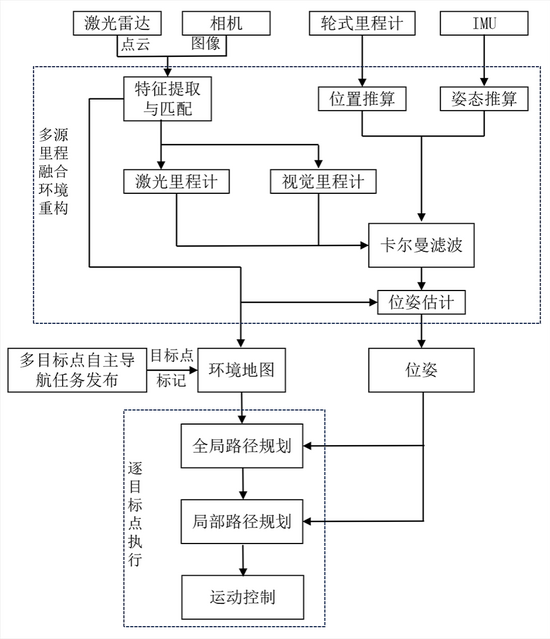

2024年，中國礦業大學鮑久圣團隊提出了基于多源里程融合的井下無人駕駛自主導航SLAM方法，基于多源里程融合的井下無人駕駛自主導航SLAM方法框架如圖20所示。利用多傳感器融合SLAM算法RTAB-Map實現環境重構，并提高其在煤礦環境下的重構精度。算法可實現高精度的環境重構，模擬場景地圖的多位置測量尺寸最大誤差絕對值為11.9 cm。

圖20 基于多源里程融合的井下無人駕駛自主導航SLAM方法框架

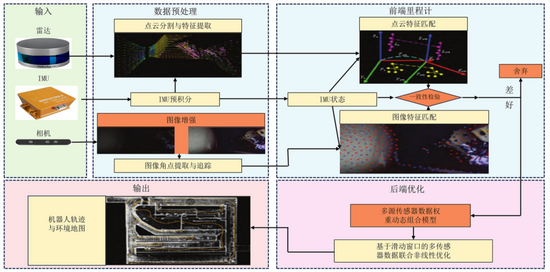

2024年，西安科技大學藺小虎團隊提出面向復雜地下空間的多源傳感器數據動態加權融合SLAM方法，面向復雜地下空間的多源傳感器數據動態加權融合SLAM方法框架如圖21所示。該方法采用了一種基于色調、飽和度、亮度空間的圖像增強技術，結合單參數同態濾波和對比度受限的自適應直方圖均衡化算法，提升了地下空間圖像的亮度和對比度，增強了視覺里程計的穩健性。態加權融合SLAM方法生成的點云地圖與參考點云地圖的3D偏差比較如圖22所示，結果表明：該方法最大軌跡均方根誤差僅為0.19 m，平均點云直接距離<0.13 m，構建的點云地圖具有較好的全局一致性和幾何結構真實性。

圖21 面向復雜地下空間的多源傳感器數據動態加權融合SLAM方法框架

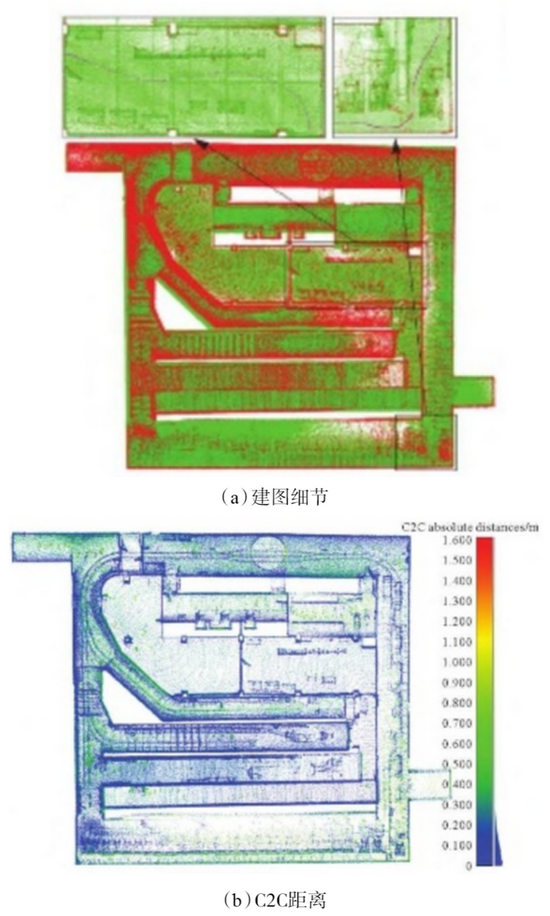

圖22 動態加權融合SLAM方法生成的點云地圖與參考點云地圖的3D偏差比較

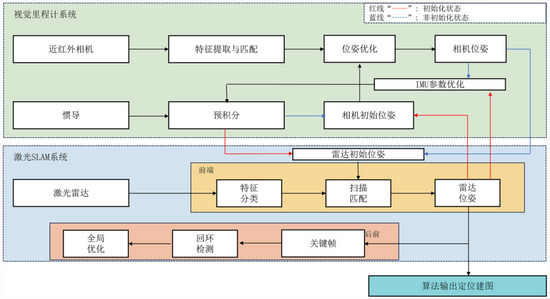

2024年，中煤科工集團重慶研究院有限公司高銘陽提出一種煤礦井下多傳感器融合定位與建圖算法，煤礦井下多傳感器融合定位與建圖算法框架如圖23所示。該算法由視覺里程計系統和激光SLAM系統2部分組成，激光SLAM系統基于特征點法激光SLAM框架，利用視覺里程計信息代替IMU預積分，并針對煤礦巷道結構改進激光點云特征分類方法，優化雷達幀間掃描匹配；在視覺里程計系統中設計異常處理機制，避免因點云特征退化定位失敗，算法能夠以圖像數據采集頻率優化IMU參數，相較于純激光方法，其優化頻率提高了2.5～3.0倍，因此IMU誤差累積更小，整體更加平順，煤礦井下多傳感器融合定位與建圖算法在某巷道結果與主流算法比較如圖24所示。

圖23 煤礦井下多傳感器融合定位與建圖算法框架

圖24 煤礦井下多傳感器融合定位與建圖算法在某巷道結果與主流算法比較

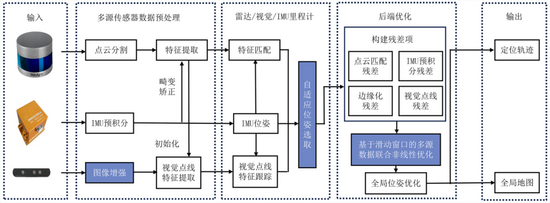

2024年，西安科技大學姚頑強團隊提出一種煤礦井下移動機器人激光雷達-視覺-慣性自適應融合SLAM方法。自適應融合SLAM方法框架如圖25所示。該方法對LiDAR點云數據進行聚類分割，提取線面特征，首先采用基于自適應Gamma校正和對比度受限的自適應直方圖均衡化（CLAHE）的圖像增強算法處理低照度圖像，提升圖像質量；然后分別計算LiDAR、視覺、IMU位姿變化值，通過設定動態閾值來檢測前端里程計的穩定性，自適應選取最優位姿；最后為兼顧精度與實時性，基于滑動窗口實現激光點云特征、視覺特征、IMU測量的多源數據聯合非線性優化，實現煤礦井下連續可用、精確可靠的SLAM。在狹長走廊和煤礦巷道場景下進行試驗驗證，結果表明，所提方法在狹長走廊場景的定位均方根誤差為0.15 m，構建的點云地圖一致性較高；在煤礦巷道場景中的定位均方根誤差為0.19 m，構建的點云地圖可真實地反映煤礦井下環境，煤礦井下移動機器人激光雷達-視覺-慣性自適應融合SLAM方法建圖效果如圖26所示。

圖25 自適應融合SLAM方法框架

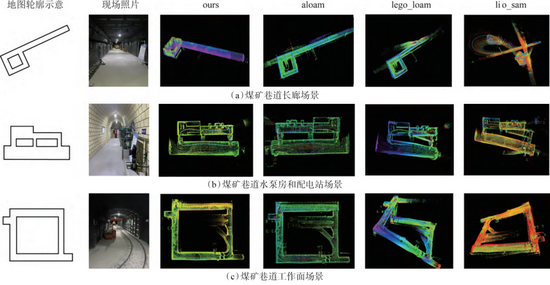

圖26 煤礦井下移動機器人激光雷達-視覺-慣性自適應融合SLAM方法建圖效果

激光SLAM技術發展

針對上述討論，結合筆者的思考，接下來我國井工煤礦激光SLAM的發展應該著重于以下4個方面。

（1）結合毫米波雷達等透塵霧傳感器，應用于隨采隨掘場景，實現全天候的實時定位與建圖。

（2）針對井下特殊環境研究符合實際工況的特征提取與匹配算法，增加算法的魯棒性。

（3）結合視覺相機與深度學習，實現低照度、非結構化場景下的魯棒定位與建圖。

（4）針對實際應用場景優化激光視覺SLAM技術，在效果、效率以及魯棒性上做出平衡。

結 語

井工煤礦關于激光SLAM的研究與應用，僅限于巷道場景，對于隨采隨掘過程中的研究較少。因工作面設備較多，環境較為復雜，工作面強粉塵等場景對激光雷達和視覺相機的數據造成了極大影響，甚至在某些極端情況下完全無法進行數據采集。用于檢驗算法在井工煤礦應用效果時，沒有統一的評測數據集，導致進行對比試驗時，只能通過在自己的試驗場景下已有成熟算法的比較，描述自身研究的先進性，無法與其他研究團隊的方案進行橫向比較，算法適應性不足。
