作為電池配電盒BDU的第一節，筆者主要從以下四個方面分享；

1、什么是BDU？關鍵元器件有哪些？

2、BDU需不需要?dú)んw？

3、殼體的材質可以使哪些？

4、BDU殼體性能要求？

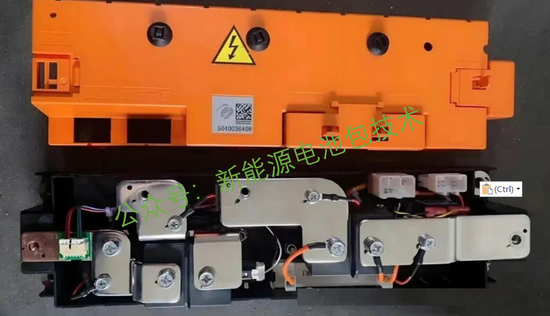

1、什么是BDU？

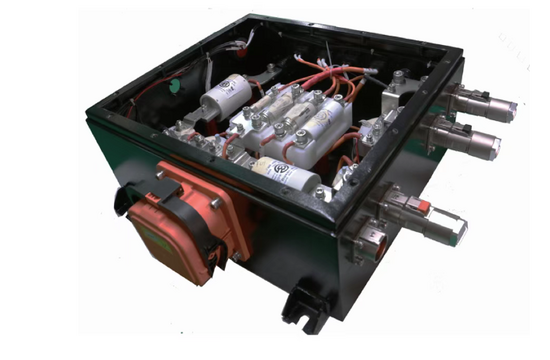

BDU，電池包斷路單元Battery Disconnect Unit或Battery Distribution Unit的縮寫，有時也被稱為電池配電單元。

這里面有2個解釋，Disconnect的是意思是不連接，也就是通斷的意思，主要是可以完成電池包電路的通和斷；

而如果是Dstribution，即為分配含義。對照整車中常見的有PDU來說，應該按Distribution理解更到位！

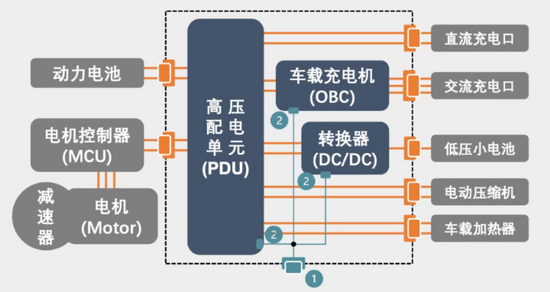

PDU( Power Distribution Unit) 高壓配電單元/高壓配電盒：負責整車高壓電能的分配、管理及安全保護。它將高壓電池的高壓直流電分配至電機控制器、車載充電機OBC、空調壓縮機、PTC加熱器、DC/DC控制器等關鍵部件。

從另一個角度來說，BDU放在電池包外就可以成為PDU，放電電池包內可以叫做BDU；整體的功能大同小異，都是分配電路，保證通斷的功能；

因此，將其主要功能分為通斷、預充、狀態監測三個方面，其主要電氣件可以歸納為以下幾類：

電氣件類別

核心部件

主要功能

核心開關與保護件

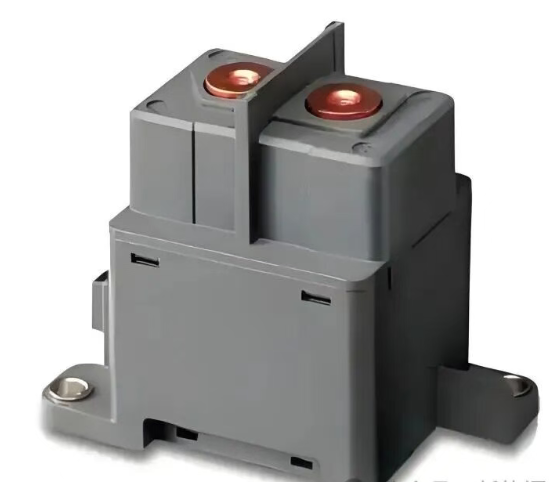

高壓繼電器（接觸器）

電路的通斷控制，包括主正繼電器主負繼電器預充繼電器

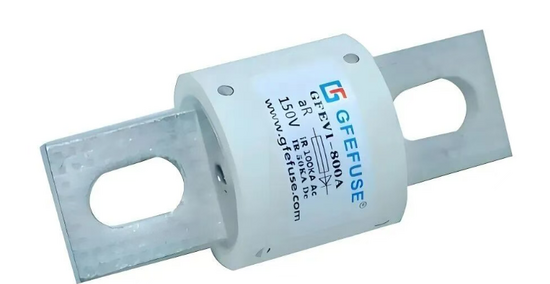

熔斷器（Fuse）

在發生過載或短路時快速熔斷，作為最后一道防線切斷故障電路，防止熱失控。

電流檢測與控制件

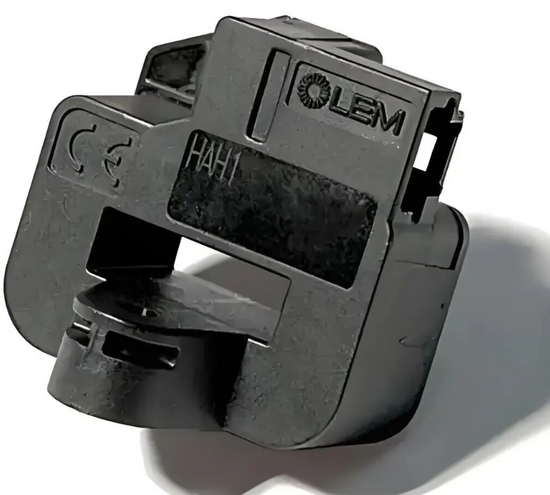

電流傳感器（Current Sensor）

實時檢測母線電流，為電池管理系統（BMS）進行電量估算（SOC/SOH）和過流保護提供數據。主要有霍爾傳感器分流器兩種技術路線。

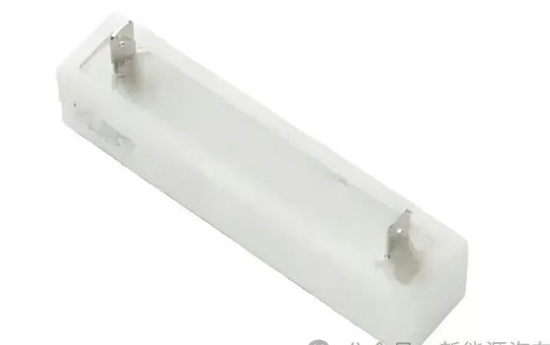

預充電阻（Precharge Resistor）

與預充繼電器串聯，在車輛上電時限制沖擊電流，保護高壓回路中的容性負載（如電機控制器）免受瞬間大電流沖擊。

電池管理單元（BMU/BMS）

部分BDU方案會集成電池管理系統的部分或全部功能，負責監控電池狀態、控制繼電器動作并執行故障診斷。

結構與連接件

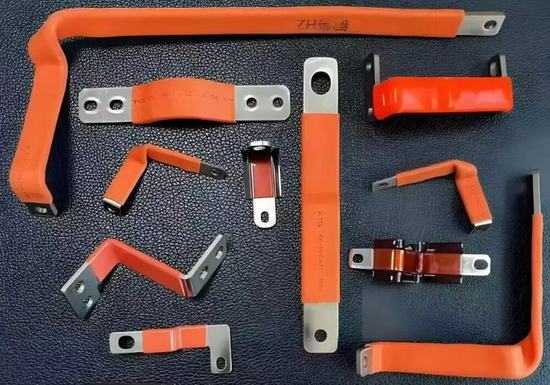

銅排（Busbar）

作為高壓大電流的通路載體，連接繼電器、熔斷器等元件，要求低電阻和高載流能力。

殼體（Shell/Enclosure）

提供結構支撐、電氣絕緣和環境保護。安裝在電池包內部時常用工程塑料殼體；安裝在外部則需金屬殼體以達到更高的防護等級（如IP67）。

高壓連接器與線束

實現BDU內部及其與電池包、外部負載之間的電氣連接。

• 電路通斷控制：通過內部的主正繼電器、主負繼電器等，安全地接通或切斷電池包與整車高壓系統（如電機、空調、充電機等）的連接。



• 預充功能：車輛上電時，通過預充繼電器和預充電阻限制電流，避免高壓回路中的容性負載產生瞬間過大電流，保護主繼電器和電路。

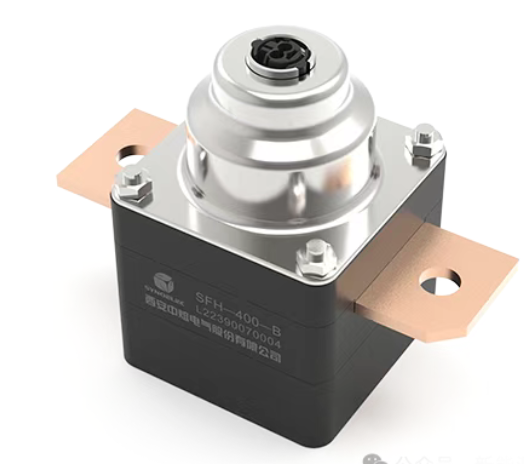

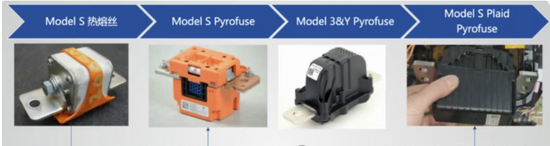

• 安全保護：集成熔斷器（包括傳統熔斷器或更先進的“爆炸保險絲”Pyrofuse），在檢測到嚴重過流或短路等故障時，能迅速切斷電路，確保電池和車輛安全。







• 狀態監測：部分BDU還集成電流傳感器（如分流器），用于監測電池包的充放電電流，為電池管理系統估算電量提供關鍵數據。



  以及必要的連接件，主要是銅排】鋁排及線束：

  高壓用于高壓主回路的聯通，連接電氣件保證通路；

  關鍵是要考慮過流設計及必要的校核：

1、BDU內的銅排應固定牢固，合理使用固定結構；銅排安裝點在規定力矩的正常安裝條件不應發生變形、開裂等損壞；

2、材質：銅排:采用T2M和T2Y2的紫銅,截面為矩形或倒圓角矩形；

軟母排:軟銅排是由多層0.5mm扁平薄銅排疊加，外層采用擠塑方式包裹絕緣層；

3、銅排需按照 GB/T 2040-2017《銅及銅合金板材》的要求制造；

4、銅排的電阻率不大于 0.01774.mm/m；

5、正常工作濕度區間應滿足 15%RH～98%RH；

6、銅排表面應鍍錫處理，鍍層均勻連續，無起皮、起泡、斑

點、漏鍍和麻點等覆蓋不良情況:

7、銅排厚度滿足公差：±0.2mm要求，銅排平面度滿足≤0.2mm要求；

8、裸銅排布置滿足不了電氣間隙時，可以增加絕緣防護設計。采用絕緣保持層為PVC套管，或者浸塑處理處理的。絕緣層顏色為橙色，沒有油污、鼓脹、起皮、褶皺、開裂、破損、流掛、顏色不均等現象絕緣層內無顆粒和雜質;

9、銅排表層應用絕緣材料進行保護時，絕緣材料邊緣整齊，緊密粘合，在電池包正常使用中無分層、開裂、掉粉等問題，銅排中絕緣材料的阻燃性能應不低于 GB/T 2408-2021 中的 V0 等級的要求

10、 銅排導電體與絕緣材料之間的絕緣電阻在 1000VDC 時最少有 500MΩ；

11、 銅排應能承受 10 次拆卸；

12、高壓采樣端子安裝部位設計防轉結構，銅排應留有結構與高壓采樣端子進行配合，如圖所示。
