針對當前煤礦機電模型因歷史標準缺失導致的建?；靵y、屬性劃分粒度粗、模型擴展性不足等問題，基于分層分類建模方法，結合神東煤炭集團井下設備特征，構建了智慧礦山標準化機電數據模型。該模型采用公共信息-擴展信息-組合信息的公共模型為基礎單元，通過差異化擴展屬性集的邏輯疊加，構建重組的輕量化迭代。在烏蘭木倫煤礦的實踐中，動態適配的機電模型，解決了粗粒度傳統模型無法實現的跨系統數據融合問題，驗證了在解決模型碎片化、提升多源異構設備兼容性方面的有效性。

文章來源：《智能礦山》2025年第12期“學術園地”欄目

第一作者：張旭鋒，主要從事煤礦數據管理、數據分析、數據挖掘、數據標準編制等方面的相關研究工作。E-mail：996010245@qq.com

作者單位：國能神東煤炭集團有限責任公司

引用格式：張旭鋒，郝選平.智慧礦山機電標準模型模塊化復用方法分析與應用[J].智能礦山，2025，6(12):68-73.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

煤礦作為能源產業的關鍵支柱，生產流程高度依賴于機電設備的協同作業。從井下開采到地面運輸，機電設備構成了覆蓋全流程的智能化體系，集成了通信、傳感、控制等上百個子系統，構成了龐大且復雜的智能化體系，機電設備在提升煤礦生產效率及確保作業安全方面扮演著核心角色。煤礦井下復雜的作業環境給煤礦機電管理帶來了新的挑戰。

由于歷史遺留問題和技術標準缺失，以往煤礦機電設備的數據模型缺乏統一性，各廠商數據命名不規范，嚴重阻礙了數據在跨設備、跨品牌、跨系統乃至跨項目間的流通與共享。新型傳感器與智能系統擴展了井下數據采集的廣度與深度，但數據模型更加復雜多變，進一步加劇了當前煤礦機電數據模型的混亂狀況，使其難以適應智能化、自動化的發展趨勢，無法滿足復雜環境下的智能控制與協同控制需求。

因此，建立涵蓋定義、操作、應用等多層面、適用于現代智慧礦山煤礦企業的煤礦機電模型，確保數據的完整性、流通性、共享性，并實現技術與管理的融合應用，已成為煤礦企業數字化轉型的關鍵舉措。通過深入探究煤礦機電系統的數據特性，創新數據建模方法與技術標準，以打破數據壁壘，促進信息融合，為煤礦智能化可持續發展奠定堅實基礎。

煤礦機電建?，F(xiàn)狀

在我國煤礦物資編目與數據標準化建設領域，經過多年的深入探索與實踐積累，已經奠定了煤礦機電模型數據標準化管理的堅實理論基礎。MT/T 154.1—2011《煤礦機電產品型號編制方法第1部分：導則》與MT/T 154.2—2019《煤礦用機電產品型號編制方法第2部分：電器產品型號編制方法》等標準規范了煤礦機電產品的型號編制，明確了設備的命名規則與編號體系。以上標準主要聚焦于設備宏觀層面，尚未深入機電設備各部件及動作的標準化描述，缺乏機電模型構建。

由于現有標準未構建完整的機電模型，難以有效指導復雜的協同開采和遠程開采操作，無法適應智能工作面建設的高標準要求，不能滿足煤礦機電設備多協同作業的精細管理需求。為了填補此空白，國能神東煤炭集團制定了NB/T 11118《煤礦綜采工作面機電設備EtherNet/IP通信接口和協議》系列標準，全面規范煤礦綜采工作面機電設備的EtherNet/IP通信機制。

NB/T 11118系列標準的第1部分概述了通信的各層級架構，包括物理層、數據鏈路層、網絡層、傳輸層及應用層，并明確規定了設備的安全性要求及數據類型；第2部分至第11部分分別針對擴展對象庫、采煤機、液壓支架、供液系統、刮板輸送機與轉載機及破碎機、移動變電站、低壓交流真空饋電開關、多回路低壓交流真空電磁起動器以及照明信號綜合保護裝置等關鍵設備，深入細致地規定了其設備對象模型構成、對象接口設計以及訪問規范。推出此系列標準，為煤礦行業提供了科學嚴謹?shù)奈镔Y分類與編碼體系，更為行業標準化管理提供了有益參考。NB/T 11118系列標準在煤礦機電模型標準化方面取得了顯著進展，但仍存在若干亟待改進的問題，主要包括以下3個方面。

（1）設備分類與編碼體系的精細度有待進一步提升，以適配更高精度的機電模型構建需求。

（2）現有模型對特有擴展模型及屬性集的描述不夠充分，且屬性集劃分粒度較粗，難以支撐物模型以“搭積木”方式模塊化構建，導致此標準在普適性和擴展性方面存在明顯局限。狀態字、故障字及報警字的描述不夠全面，難以準確反映設備的實時運行狀態；缺失實例編碼表與組合編碼信息，降低了標準的實用性和可操作性。

（3）方法集組合信息空白、設備配置信息描述不足，以及對最新傳感器等擴展功能的缺失，使得現有標準難以全面滿足企業內部智能化煤礦協同開采和遠程開采的實際需求。

以上問題制約了標準的進一步推廣和應用，我國煤礦行業急需一套更為全面、實用、靈活且可擴展的機電設備模型，以支撐煤礦機電設備的多協同操作與遠程操控。

建模方法理論

2.1 物模型設計整體框架

通過完整描述礦山行業機電設備有價值的信息，并抽象為礦山機電設備物模型，信息包括了公共信息、擴展信息、組合信息。通過對公共信息、擴展信息進行模型分類，對設備模型實例化，以及3類信息按照一定規則進行組合，即可完成對設備的抽象描述，公共信息、擴展信息、組合信息類信息的說明框架如圖1所示。

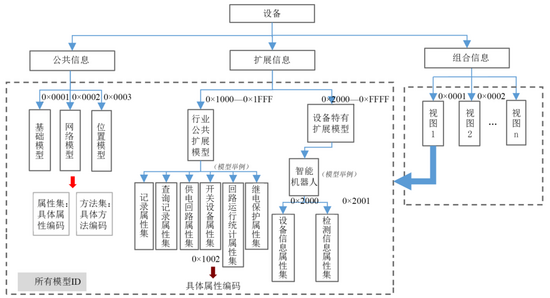

圖1 公共信息、擴展信息、組合信息類信息的說明框架

（1）設備信息構成

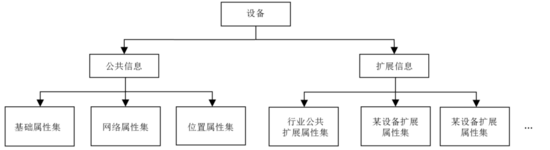

設備由公共信息和擴展信息組成，公共信息用于定義所有設備模型的通用屬性集，例如設備的名稱、生產廠商、狀態、版本信息等，以及設備聯網使用的網絡屬性集、位置信息的位置屬性集等；擴展信息用于描述設備模型品類特有狀態和功能的屬性集，公共信息和擴展信息的關系如圖2所示。

圖2 設備包含的信息說明

（2）設備組合信息

設備模型定義了組合信息，即公共信息和擴展信息中定義的某些屬性的自由組合，用于提高設備間的互操作效率。組合信息的定義由具體設備品類決定，為可選信息，即某些設備品類可不定義組合信息，可將擴展屬性中需要同時讀取或者同時控制的屬性按照一定的順序組合，實現數據的高效、有序處理，組合信息的屬性描述結構如圖3所示。

圖3 組合信息屬性描述

2.2 物模型設計原則：組合與復用

（1）模型（屬性集/方法集）是設備中具有共同特征的信息抽象集合。模型由屬性、方法組成，屬性是指由設備模型收集的狀態數據等；方法是指對象執行的操作或者命令（可攜帶請求參數和響應參數）。

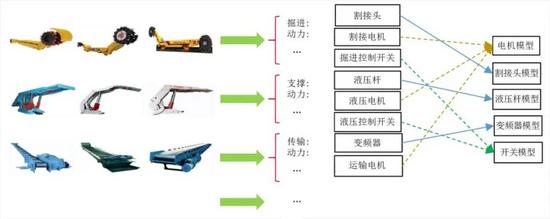

（2）不同設備中可以共用模型，模型的抽象按照一定的最小功能集搭建，整體設備由多個模型積木搭成。礦用掘錨機截割電機、液壓支架電機、刮板輸送機電機可共用1個模型電機，模型復用示意如圖4所示。

圖4 模型復用示意

（3）模型中屬性排列按照一定特征區分，例如實時數據和非實時數據、控制類和非控制類、具體業務類（溫度采集放一起）。

屬性是設備中的數據、狀態或關系等，體現對設備中特定模型的專業抽象描述。屬性可分為靜態屬性和動態屬性，靜態屬性是對設備模型靜態性質及關系的概括描述，一般與設備實體描述相關，如形狀、大小等；動態屬性是對設備模型動態性質及關系的描述，一般與環境、業務描述相關，如溫度、速度等。原則是一個屬性描述一個完整的設備模型數據、狀態、關系等。所有模型（屬性集）中屬性的排列建議按照統一特征區分：靜態、動態、實時、非實時、控制類、非控制類，預留好擴展位置。

功能維度是指屬性集按照讀/寫服務集合；方法集（命令）/組合屬性（訂閱/發布）按照具體的業務場景制定。從功能維度將標準部件按照“搭積木”式思路組合成設備，模型組合與復用示意如圖5所示。

圖5 模型組合與復用示意

建模方法應用

3.1 機電模型構建

通過公共信息-擴展信息-組合信息的分層分類建模方法，實現設備屬性的靈活配置，結合國能神東煤炭集團煤礦智能化需求，構建了由8大核心模塊組成的機電模型體系。總體要求模型作為基礎框架，通過統一數據類型與通信協議實現頂層設計標準化；供電設備公共模型提煉通用屬性集與方法集，支撐模塊化復用與設備協同控制；針對饋電開關、高壓真空開關等關鍵設備，采用差異化屬性集與組合編碼策略進行建模，形成積木式功能單元，移動變電站與照明綜保等模型通過集成電能質量分析、故障診斷等擴展屬性集，驗證了動態屬性集在復雜工況下的適應性。

該體系通過屬性集的標準化劃分（靜態/動態、實時/非實時）與方法集的積木式構建方法（例如共用電機模型），實現了多品牌設備的統一接入與高效協同，形成可擴展的模塊化模型庫，滿足設備聯動控制與遠程運維需求。供電模型組合復用如圖6~8所示。其中，圖6為供電回路公共屬性集（部分）界面，為供電設備的公共屬性，圖7為高壓真空開關的特殊屬性集界面，圖8為高壓真空開關基于積木式構建方法構建的組合屬性集界面。在國能神東煤炭集團的實際部署中，標準化編碼與動態配置方法，為煤礦智能化運維提供了“即插即用”的技術支撐，有效提升了設備協同效率與智能化管理水平。

圖6 供電回路公共屬性集（部分）界面

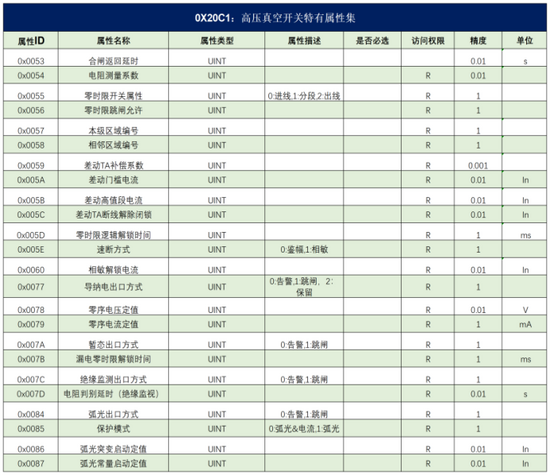

圖7 高壓真空開關特殊屬性集（部分）界面

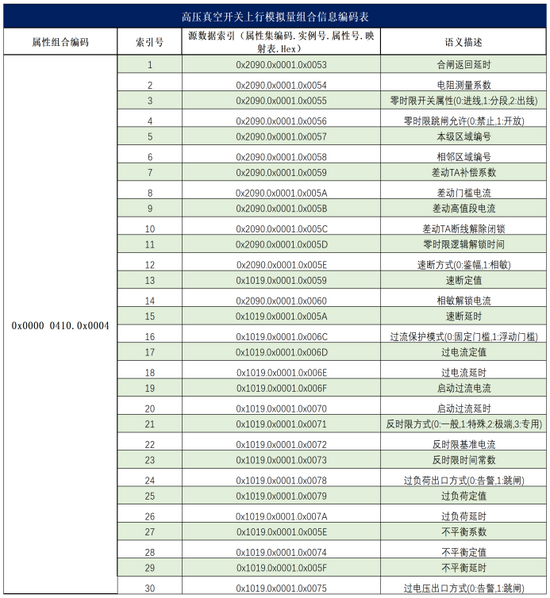

圖8 高壓真空開關上行模擬量組合信息編碼表（部分）界面

3.2 機電模型適配

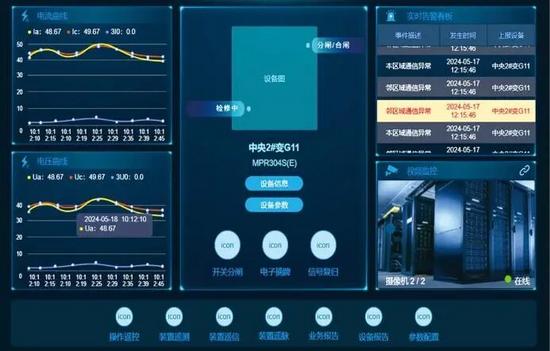

基于構建的機電物模型，在國能神東煤炭集團烏蘭木倫煤礦（簡稱烏蘭木倫煤礦）井下進行了實際場景適配，驗證了模型在不同工況下的適用性和協同能力。針對煤礦井下的復雜環境與多樣化設備需求，通過動態加載技術，實現了模型的靈活適配，確保不同類型、不同廠家設備在統一模型框架下的高效協同。在供電、監控等不同場景下，機電物模型根據實際需求動態調整屬性集和方法集，實現了設備的數據互通、精準控制和協同控制。機電設備統一裝備應用-設備中心界面如圖9所示，機電設備統一裝備應用-設備操作遙控界面如圖10所示，機電設備統一裝備應用-設備庫界面如圖11所示。

圖9 機電設備統一裝備應用-設備中心界面

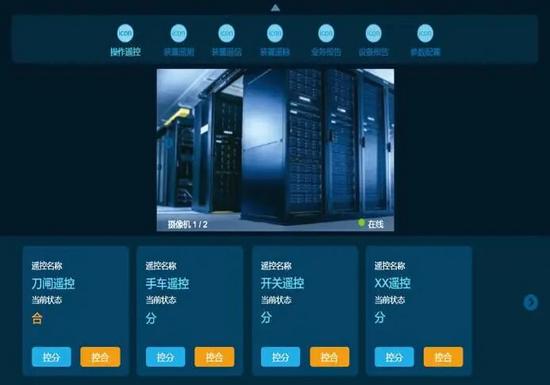

圖10 機電設備統一裝備應用-設備操作遙控界面

圖11 機電設備統一裝備應用-設備庫界面

圖9—圖11表明：構建的機電模型有效適配煤礦機電設備，并實現基于場景的協同控制，該模型通過動態加載和靈活配置，成功應用于煤礦井下的多樣化設備中，滿足了不同場景下的控制需求。

總 結

（1）提出分層分類建模體系，構建基礎-擴展-組合的3級屬性架構，基礎屬性通過原子化拆分實現底層標準化；擴展屬性依據設備功能細化粒度，打破傳統屬性耦合限制；組合屬性采用動態編碼規則實現多屬性協同。

（2）通過模塊化復用方法，以供電設備通用模型為基礎，疊加差異化擴展屬性集，生成8類動態適配模型。烏蘭木倫煤礦實踐表明，該體系有效解決傳統粗粒度模型無法實現的跨系統數據融合問題，顯著提升設備兼容性。

（3）未來研究將深化機電模型標準化建設，細化設備分類編碼體系，補充特有擴展模型及屬性描述，強化狀態字、故障字、報警字定義，完善實例編碼表與組合編碼規則，為煤礦智能化發展提供系統性支撐。
