近年來，在國家相關行業、地方政府等大力推動下，我國公路、市政、鐵路等行業，以及廣東、四川、安徽等多地陸續編制、發布了一批工程BIM標準。在上述BIM標準的指導下，一些地方大力推進公路、鐵路等工程設計、施工階段的“BIM交付”，即把“BIM交付”作為推動BIM技術在工程全生命周期落地應用的關鍵抓手。

那么，在行業和地方開展大量BIM交付和示范應用十年后，今天道路交通工程行業BIM交付的實際情況如何？為什么所有BIM標準都只是“推薦性”，為什么業主方面對收到的“BIM成果”一臉尷尬？為什么有人認為“十年BIM交付的，只是一堆龐而無用的‘數字負擔呢？”

本文結合BIM應用調查、IFC國際標準最新發展，以及國產緯地軟件在多專業BIM正向設計與一體化“實時建模”技術方面的技術突破，探討公路與鐵路等線性工程“BIM交付”的技術路線。

道路交通領域編制發布了哪些BIM標準？

目前，我國在道路與交通工程方向已經編制和發布的BIM標準，包括由交通運輸部牽頭組織編寫和發布的3部，如下：

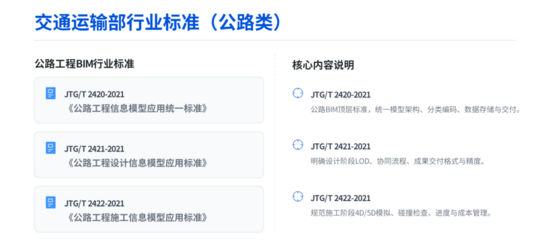

▲公路與交通工程BIM標準（行業標準）

發布的團體BIM標準，有以下3部：

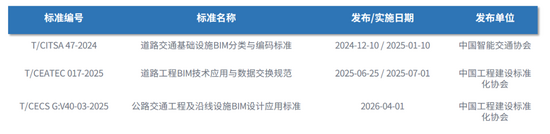

▲公路與交通工程BIM標準（團體標準）

而發布的地方性BIM標準，有以下7部：

▲公路與交通工程BIM標準（地方標準）

BIM標準的主要內容和要點是什么？

對比上述行業、地方、團體BIM標準的主要內容，在要點內容上各自有所側重，或強調統一公路與交通工程BIM模型的架構、分類編碼、數據存儲與交付，或分專業明確細化不同設計階段的LOD分層、協同流程、成果交付格式與精度，或側重規范施工階段的4D/5D模擬、碰撞檢查、進度與成本管理；針對裝配式橋梁和建筑結構特點，細化規范部件族庫要求或裝配過程要求。

但概括而言，上述已經發布的行業、地方和團體標準的主要內容，無非在于以下兩個方面：

1）對照工程不同設計階段、采用分專業的方式，推薦工程項目從設計施工到運維管理，全過程應用哪些與BIM相關的技術和方法；

2）內容重點在于明確各專業在不同設計階段應該建立并交付“哪些BIM模型，如何編碼識別，具有哪些屬性信息，應該達到什么精度要求”。

為什么BIM標準都是“推薦性”？

從行業和地方標準的編號和具體內容要求上，我們不難發現：為了促進BIM技術在公路交通行業的推廣和應用，相關行業、地方、學會/協會紛紛編制、發布BIM標準（或規范、規程、指南），所有已發布的BIM標準全部屬于“推薦性標準”，沒有一部屬于“強制性標準”。

為什么從行業到地方，從政府到學會/協會，大家異口同聲地強調BIM技術落地應用，甚至有地方高調宣布要實現“全BIM交付”，但經過數十年的研發探索和無數項目“成功”示范應用之后，所有BIM標準卻仍停留在“推薦性”層面？為什么不強制性要求所有工程項目必須執行呢？原因其實很簡單：

——首先，“全BIM交付做不到”，其次，“全BIM交付沒啥用”！

實際上，每一部BIM標準編制的初衷都希望推動BIM技術在工程全生命周期扎實落地，但每一部BIM標準在征求意見等環節都會收到來自工程設計、施工和管養等各方的反對意見，如“條件不成熟，不能強制性實施”等等。

為什么BIM完全交付“做不到”？

自從BIM技術在世界工程行業受到熱捧以來，幾乎所有工程行業都紛紛按照全工程生命周期應用，實現以BIM模型為載體，從工程設計、施工建設，再到運維管理的數據信息共享和傳遞的思路，描繪各自心目中的“BIM理想”。但截至今天，沒有一個工程項目能夠?qū)φ誃IM標準/規范/指南，真正實現“BIM完全交付”！

首先，無論是建筑工程，還是道路交通工程，在主體工程之外都涉及多個細分的專業領域。而今天，仍有一些專業設計內容，缺乏專業的BIM正向設計軟件，無法實現BIM正向設計和自動建模，仍然依賴手工“翻模”。

以道路工程項目為例，雖然相關“BIM標準”中明確提到要求構建“特殊路基處理、沿線機電設施”等模型和交付要求，但多數宣稱“實現BIM交付”的項目，都還沒有包含這些貌似小眾的專業的BIM模型。

其次，附帶統一編碼和屬性信息是BIM模型能夠被后續施工和運維管理環節正確識別、利用的關鍵點。而實際上，今天大多數公路和鐵路項目交付的，只是沿里程樁號方向分段、“切塊”的三維幾何模型。這些模型缺少或者根本就沒有BIM編碼，也沒有附加任何工程屬性信息。

還有，在已經交付的BIM模型中，往往都沒有完整的鋼筋模型。因為鋼筋模型數量過于龐大，需要極大占用計算機存貯空間，以至于大多數工程設計用途的計算機軟硬件系統無法讀取、操作。

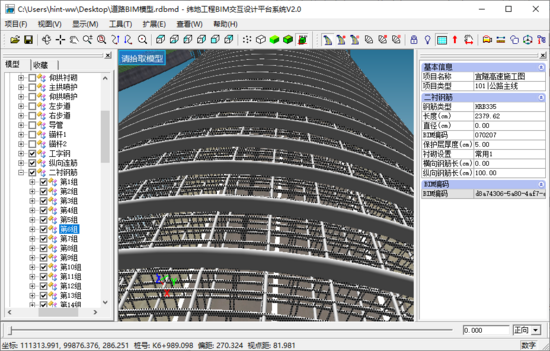

▲緯地BIM交付平臺截圖（隧道鋼筋模型）

為什么業主面對BIM交付，很尷尬？

如果BIM正向設計只是BIM技術工程全生命周期應用起點的話，那么，從設計向施工階段、從建設向運維階段交付“BIM模型信息”就是BIM技術應用的終極目標。但為什么業主方收到設計單位、施工企業交付的BIM模型成果時，表情卻很尷尬呢？

——因為他們不能使用，甚至也不知道如何使用這些BIM模型成果。

構建和交付鋼筋模型是所有BIM標準均明確要求的內容，無論是路面，還是橋梁、隧道工程?？蓪嶋H上，因為鋼筋數量太多，占用計算機空間資源太大，幾乎沒有項目完全構建和交付鋼筋模型。僅僅一座大型橋梁、長隧道的鋼筋模型數量，就可能抵得上建筑工程中1座17層大樓的模型數量和占用空間。

再有，由于線性工程的特點，公路和鐵路項目的BIM模型中，還需要包括大面積、長距離的數字地面模型、三維地質模型，以及無人機傾斜攝影采集的實景模型。在一條50公里長的公路或鐵路項目中，僅傾斜攝影實景模型占用的存儲空間就有幾十，甚至上百GB。

筆者調研中發現，某高速公路項目在設計階段高調宣布，強制要求所有設計標段實現BIM交付，并明確統一采用Revit的格式。但當各標段把成果交付之后，業主方就再沒有下文了。原來，上百公里的道路及設施BIM模型，業主方使用Revit軟件連一次性打開、顯示這些模型的條件和能力都沒有，更何談如何應用這些成果了！

面對海量BIM交付數據，業主方如何存儲、讀取、使用呢？如果以設計院的軟硬件條件都“玩不轉”，那么施工單位、業主單位又怎么可能呢？這也是一些國外BIM標準和具體項目應用提到“BIM模型輕量化”和“輕量化交付”的原因。

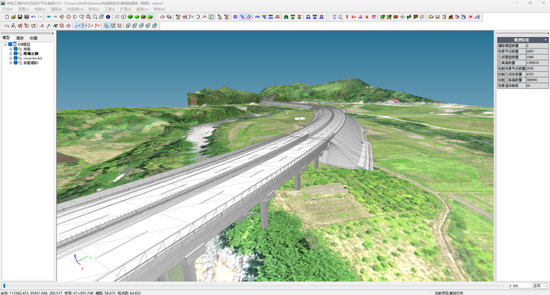

▲緯地BIM交付平臺截圖（路基與橋涵模型）

讓業主尷尬的，還有“怎么用”？

眾所周知，承接“設計階段BIM交付”的應該是深度數字化、機械化的施工過程和工藝工法，承接“施工階段BIM交付”的是數字化運維和管理體系，但實際情況卻是：

在一條上百公里、幾十家施工企業參建的高速公路建設項目中，卻找不到一臺帶有“衛星導航定位”和“液壓數控”功能的數字化施工機械；大量的施工過程仍然依賴人工和手工操作；施工質量檢核、進步管理仍然主要依賴傳統的人工巡查、檢查方式；絕大多數高速公路公司（運維單位）根本沒有能夠直接讀取“BIM交付數據”的數字化管養系統。

另外，由于設計、施工和運維階段面對的問題和關注的焦點不同，導致前一階段構建的BIM模型，無法被下一階段使用。設計階段根據勘測采樣間隔、專業劃分、斷面變化等，構建的“切塊”模型，無法體現施工階段關注的施工方法與工藝，無法滿足施工進度和質量管理的需要；而施工階段關注的問題和焦點，與日常運維階段并沒有多少關系。

于是，不難發現，所有側重施工階段BIM技術應用的示范項目，都沒有直接使用設計階段交付的BIM模型，而是自己重新“翻?！保匍_展施工模擬、進度管理；也沒有一條高速公路的運維管理系統，直接讀取并應用施工階段交付的BIM模型。有業主方坦言：今天BIM交付的“切塊模型”，除了三維展示（可視化交底、宏觀協調、三維瀏覽等），就是一堆“數字負擔

關于“切塊模型”的各種“牽強應用”

根據線性工程特點，目前在所有BIM示范應用中，公路和鐵路項目主體工程中構建交付的BIM模型都是沿樁號方向建立的分段式的“切塊模型”。由于公路和鐵路項目的里程長、分段細密（特別是曲線路段），導致這些“切塊”數量非常龐大，讀取、存貯、顯示需要占用計算機大量資源。更重要的是，之前交付的BIM模型，絕大多數只是工程實體的三維幾何模型，幾乎沒有附帶工程和部件的屬性信息。

那么，這些項目交付的“切塊模型”究竟有什么用途呢？在各類示范應用項目中，“切塊模型”最主要的應用就是以三維展示工程項目的宏觀空間位置，用于各種場合下的方案匯報，當然也包括一些基于“切塊模型”工程仿真和粗略分析應用。

至于有示范項目提到，通過帶有樁號索引的“切塊模型”計算土石方工程數量，反推公路幾何線形、進行碰撞和凈空檢查等應用，顯然都是一些脫離專業實際，脫離工程設計原理和方法的“牽強應用”。

首先，這些“算量”“反推幾何線形”“碰撞和凈空檢查”，全都屬于近似性質，既不符合線性高程設計的原理和方法，也不能滿足相關設計規范對正確性和精度的要求。筆者在《BIM算量更準確嗎？》《BIM碰撞檢查是牛刀，還是雞肋？》《Revit應用越多，距離正向設計越遠》等文中對相關問題和原因進行了詳細的解釋說明，有興趣深入了解的朋友可以參照閱讀。

其次，與工程設計軟件（如：緯地軟件等）基于基礎勘測設計數據，按照工程設計邏輯（原理、方法），高效、精確計算幾何線形、實時準確統計工程數量比較，這些關于“切塊模型”的應用，無異于“搬石頭上山”，生搬硬套。

IFC標準新增“線性參考”說明了什么？

一直以來，IFC被認為是全球范圍通用的工程BIM標準，由buildingSMART組織牽頭編制。但直到2021年，IFC4.3版本才引入了能夠表達公路、鐵路等線性工程的“IfcAlignment”線性參考系統，才增加了能夠表達平面曲線、縱坡和橫斷面組成的子實體架構。

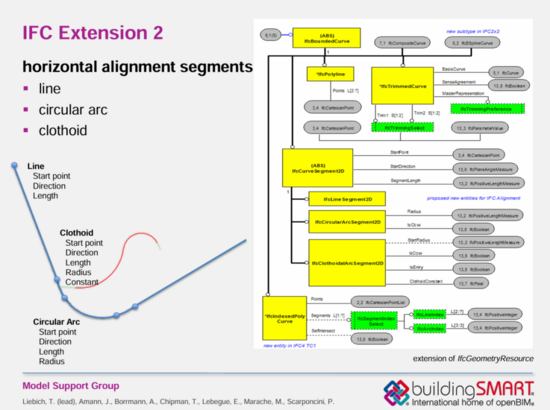

▲IFC4.3新增Alignment線性參考結構圖

IFC4.3的重大變化，首先證明：公路、鐵路、市政道路與建筑工程不同，IFC早期標準的數據結構只能適用于建筑工程，不適用于以“里程樁號”作為線性參考系的“不規則”的土木工程。同時，也證明了早期推崇IFC標準的人員，實際上從未在公路和鐵路等線性工程項目中真正研究和實踐過IFC標準。

IFC4.3上述發展還說明，在BIM建模方法和技術研發上，建筑工程領域基于“族庫”和“裝配式”建模方法，不適用于線性土木工程。因為公路、鐵路等的主體工程模型是“連續且不規則”的實體，無法通過“部件族庫+裝配”的方法構建，只能通過公路與鐵路平縱橫工程設計邏輯（即專業設計方法）來創建。

線性工程BIM交付的最終路徑——實時解析，實時建模

以緯地軟件為例，它的項目基礎數據（文件）以簡潔、清晰的數據結構，定義/描述了道路平縱橫幾何線形及其專業邏輯關系。緯地軟件正是基于這些基礎數據，通過內置的平縱橫專業設計原理和方法（即專業邏輯），實現公路、鐵路等線性工程的BIM正向設計，進而實現實時自動BIM建模。

▲IFC4.3新增Alignment線性參考結構圖

如果我們仔細研究IFC4.3標準的數據分類和結構組成，就會驚奇地發現，原來IFC 4.3引入的“IfcAlignment線性參考”系統，不就是描述道路平縱橫幾何線形的基礎要素嗎？

寫到這里，筆者想表達的信息就呼之欲出了：

——公路與鐵路等線性工程BIM交付的最終路徑，是基于幾何基礎數據，通過專業設計邏輯，實時解析，實時建模，并實時更新，并不是交付固化的“切塊模型”！

“實時建模技術”突破了BIM交付的難題

還是以緯地軟件為例，2025年9月，國產緯地軟件發布了“BIM 3.0解決方案”，突破了道路交通工程多專業BIM正向設計與一體化建模的關鍵技術瓶頸。該解決方案在實現路線幾何、路基路面、橋梁、涵洞、隧道、支擋防護、交通工程與沿線設施、工程地質等全專業BIM正向設計的同時，更重要的是——自主開發、提供了全新的“緯地工程BIM交付平臺”。

▲緯地軟件BIM 3.0啟動界面

該平臺參照最新版本的IFC4.3國際標準的線性參考系統，自動繼承、存貯了整個工程項目的完整基礎數據，然后通過內置的工程設計邏輯（如：平縱橫專業設計方法），實時解析數據，實時構建全專業工程BIM模型，為工程施工和運維管理提供三維可視化的基礎平臺。

“緯地BIM3.0解決方案”顛覆了以往“先設計，再翻模，后交付”的BIM技術落地與交付的技術路徑。首先，該技術路徑規避了“切塊模型”因體量巨大，占用空間大帶來的一系列困難和問題，實際交付數據總量（包括占用空間）只有“切塊模型”的百分之一，甚至萬分之一；其次，基于工程基礎數據和內置工程設計邏輯的實時建模，本質上就是BIM正向設計功能的延伸，其建模效率和精度與設計階段完全相同；還有，實時建模默認帶有工程和部件的屬性信息，能夠精確解析、解算線性工程的幾何線性、空間坐標、高程等，能夠為工程施工、運維管理等階段提供高效、高精度的信息檢索查詢、專業統計計算和實時仿真分析功能，包括支持開展模擬駕駛、工程資產管理等應用。

結語

在工程行業開展BIM技術研發、實踐十?dāng)?shù)年之后，行業技術研發團隊結合IFC國際標準最新進展，通過全專業BIM正向設計和一體化自動建模技術突破，探索提出了“工程基礎數據+內置工程設計邏輯→實時解析，實時建?！?/span>的新型BIM交付路徑。該路徑不僅破解了以往構建和交付“切塊模型”面臨的一系列問題，而且能夠準確對接、支持工程建設與運維管理階段的各類應用需求。

隨著新一代BIM解決方案在公路、鐵路、市政，以及林礦道路等行業的快速落地應用，相信很多人士很快都會認識到：工程基礎（數據）信息才是IFC標準強調的數據交換的關鍵內容，才是BIM模型在工程全生命周期傳遞、應用的“遺傳密碼”。過去十年，我們大力推進BIM交付的“切塊模型”，除了“三維展示”，根本無法支持工程全生命周期應用，恐怕只是一堆龐而無用的“數字負擔”。

中交第一公路勘察設計研究院有限公司

西安緯地軟件

郭騰峰等

2026年1月25日

注：

本文僅為筆者個人觀點和認識，不代表任何單位和組織！

歡迎留言、討論、交流！
