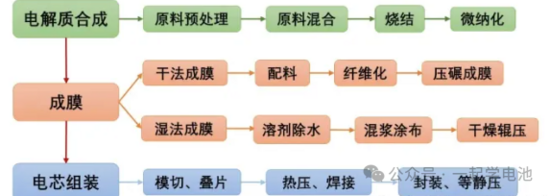

固態(tài)電池因其更高的安全性和潛在的能量密度優(yōu)勢(shì)，被視為下一代電池技術(shù)的重要方向。其核心制備工藝相較于液態(tài)電池更為復(fù)雜，涉及材料處理、電解質(zhì)成型、界面工程、精密組裝等多個(gè)關(guān)鍵環(huán)節(jié)。以下是詳細(xì)的工藝流程分解：

一、 電極材料處理 (Electrode Material Processing)

• 核心目標(biāo)： 確保電極活性物質(zhì)（正極/負(fù)極）、導(dǎo)電劑、固態(tài)電解質(zhì)（可能在復(fù)合電極中）等原材料具備高度一致性、合適的物理特性（粒度、形貌）和化學(xué)純度，為后續(xù)工藝奠定基礎(chǔ)。

• 關(guān)鍵設(shè)備：

• 行星式球磨機(jī) (Planetary Ball Mill): 用于高效混合與精細(xì)研磨。

• 真空干燥箱 (Vacuum Drying Oven): 用于徹底去除水分和易揮發(fā)雜質(zhì)。

• 詳細(xì)流程：

1. 預(yù)混合 (Pre-mixing):將活性物質(zhì)（如NMC811, LCO, Si/C等）、導(dǎo)電劑（如炭黑、CNT、石墨烯）、粘結(jié)劑（如PVDF, PTFE，對(duì)于干法）以及可能添加的固態(tài)電解質(zhì)粉末（對(duì)于復(fù)合電極）進(jìn)行初步干混，確保宏觀均勻。

2. 研磨/分散 (Grinding/Dispersing):

• 使用行星式球磨機(jī)進(jìn)行高強(qiáng)度研磨。精確控制球磨時(shí)間、轉(zhuǎn)速、球料比、氣氛（惰性氣體如Ar）是關(guān)鍵。

• 目的： 打破團(tuán)聚體，將顆粒尺寸控制在目標(biāo)范圍（通常在亞微米到數(shù)微米級(jí)），實(shí)現(xiàn)各組分的納米級(jí)均勻分散。良好的分散性直接影響電極的電子/離子導(dǎo)電網(wǎng)絡(luò)構(gòu)建和界面接觸。

3. 干燥 (Drying):

• 將研磨后的粉末置于真空干燥箱中。

• 在特定溫度（通常80-120°C）和真空度（如10^-2 Pa）下保持足夠時(shí)間（數(shù)小時(shí)至數(shù)十小時(shí)）。

• 目的： 徹底去除研磨過(guò)程中引入的微量水分、吸附氣體以及可能殘留的微量有機(jī)溶劑。水分殘留會(huì)嚴(yán)重影響固態(tài)電解質(zhì)（尤其是硫化物、氧化物）的化學(xué)穩(wěn)定性、離子電導(dǎo)率，并可能在電池運(yùn)行中產(chǎn)生氣體，導(dǎo)致界面劣化和失效。

二、 固態(tài)電解質(zhì)制備 (Solid Electrolyte Fabrication)這是固態(tài)電池制造的核心挑戰(zhàn)之一，需要在薄膜化（降低內(nèi)阻、提升能量密度）和足夠的機(jī)械強(qiáng)度（抑制鋰枝晶穿透、防止短路）之間取得 平衡，同時(shí)保證高離子電導(dǎo)率和良好的界面兼容性。

1. 濕法工藝 (Wet/Solution Process)

• 適用對(duì)象： 聚合物電解質(zhì)、聚合物-無(wú)機(jī)復(fù)合電解質(zhì)、部分溶膠-凝膠法制備的無(wú)機(jī)電解質(zhì)。

• 關(guān)鍵設(shè)備： 高精度涂布機(jī) (Coater)、旋轉(zhuǎn)涂覆機(jī) (Spin Coater)、連續(xù)烘干爐 (Drying Oven)。

• 詳細(xì)流程：

• 自由支撐膜： 將電解質(zhì)溶液澆鑄在平整模具（如玻璃板、PET膜）上。

• 正極支撐膜： 直接將電解質(zhì)溶液涂覆在預(yù)制好的正極片上（需溶劑兼容）。

• 骨架支撐膜： 將溶液浸漬或涂覆在多孔支撐體（如無(wú)紡布、多孔聚合物膜）上。

• 溶液配制 (Solution Preparation): 將聚合物基體（如PEO, PPC）溶解在合適的有機(jī)溶劑（如乙腈ACN、四氫呋喃THF）中，或制備無(wú)機(jī)前驅(qū)體溶膠。加入鋰鹽（如LiTFSI）和/或無(wú)機(jī)填料（如LLZO, LATP納米顆粒）。

• 成膜 (Film Casting/Coating):

• 溶劑蒸發(fā) (Solvent Evaporation): 在嚴(yán)格控制溫度梯度和氣氛（通常惰性氣體或真空）的烘箱中，使溶劑緩慢、均勻揮發(fā)，形成致密或具有一定孔隙結(jié)構(gòu)的電解質(zhì)膜。

• 主要缺點(diǎn)：

• 溶劑殘留： 難以完全去除的微量溶劑會(huì)顯著降低離子電導(dǎo)率，并可能在電池循環(huán)中引發(fā)副反應(yīng)。

• 成本與環(huán)保： 溶劑使用量大，回收處理成本高，部分溶劑具有毒性和易燃性。

• 膜厚限制： 制備超?。?lt;20μm）且無(wú)缺陷的膜難度較大。

• 優(yōu)點(diǎn)： 工藝相對(duì)成熟（借鑒液態(tài)電池），易于實(shí)現(xiàn)大面積連續(xù)化生產(chǎn)，可制備較復(fù)雜的復(fù)合結(jié)構(gòu)。

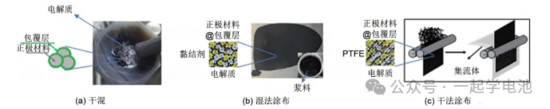

2. 干法工藝 (Dry Process)

• 適用對(duì)象： 熱塑性聚合物電解質(zhì)（如PEO基）、聚合物-無(wú)機(jī)復(fù)合電解質(zhì)。

• 關(guān)鍵設(shè)備： 行星式球磨機(jī)、熱壓機(jī) (Hot Press)、燒結(jié)爐 (Sintering Furnace)（用于無(wú)機(jī)復(fù)合）。

• 詳細(xì)流程：

• 將混合粉末置于模具中。

• 在聚合物熔點(diǎn)以上溫度（如PEO > 65°C）和高壓（幾十到幾百M(fèi)Pa）下進(jìn)行壓制。

• 高溫使聚合物熔融流動(dòng)，填充顆粒間隙，高壓促進(jìn)顆粒緊密接觸和粘結(jié)，形成致密膜。

• 干混 將聚合物粉末、鋰鹽粉末、無(wú)機(jī)填料粉末（如需要）進(jìn)行充分干法混合（可用球磨機(jī)）。

• 熱壓成型 (Hot Pressing):

• 燒結(jié) (Sintering - 可選)： 對(duì)于含無(wú)機(jī)顆粒比例高的復(fù)合電解質(zhì)，可能需要在更高溫度下進(jìn)行燒結(jié)以增強(qiáng)顆粒間結(jié)合和離子導(dǎo)電通路（需防止聚合物分解）。

• 主要缺點(diǎn)：

• 膜厚較大： 通常難以制備低于50-100μm的薄膜，過(guò)高的壓力也易導(dǎo)致膜破裂。厚膜增加了電池內(nèi)阻和體積。

• 機(jī)械性能： 純聚合物膜強(qiáng)度不足；含無(wú)機(jī)顆粒時(shí)，界面結(jié)合和柔韌性可能受限。

• 工藝復(fù)雜： 對(duì)粉末流動(dòng)性、熱壓參數(shù)（T, P, t）控制要求高。

• 核心優(yōu)點(diǎn)：完全避免溶劑使用，無(wú)殘留問(wèn)題，更環(huán)保，適合對(duì)溶劑敏感的電解質(zhì)體系（如硫化物）。

3. 薄膜工藝 (Thin Film Process)

• 適用對(duì)象： 無(wú)機(jī)電解質(zhì)薄膜（如LiPON, LLZO薄膜），主要用于微型薄膜全固態(tài)電池

• 關(guān)鍵設(shè)備： 磁控濺射系統(tǒng) (Magnetron Sputtering)、脈沖激光沉積系統(tǒng) (PLD)、化學(xué)氣相沉積系統(tǒng) (CVD)。

• 詳細(xì)流程：

• 磁控濺射 (Sputtering): 用高能離子轟擊靶材（如Li?PO?靶用于LiPON），使靶材原子/分子濺射出來(lái)沉積在基板（如不銹鋼箔、硅片）上。

• 脈沖激光沉積 (PLD): 用高能脈沖激光燒蝕靶材表面，產(chǎn)生等離子體羽輝沉積在基板上。

• 在高真空或特定氣氛（如Ar/O2混合氣）環(huán)境下進(jìn)行。

• 物理氣相沉積 (PVD):

• 化學(xué)氣相沉積 (CVD): 將氣態(tài)前驅(qū)體（如Li, La, Zr的有機(jī)金屬化合物）通入反應(yīng)室，在加熱的基板表面發(fā)生化學(xué)反應(yīng)沉積成膜（如沉積LLZO）。

• 通常沉積后需要進(jìn)行退火處理 (Annealing 以改善結(jié)晶度、致密度和離子電導(dǎo)率。

• 主要缺點(diǎn)：

• 極高的成本： 設(shè)備昂貴，沉積速率慢，真空要求高。

• 大面積化困難： 難以實(shí)現(xiàn)大面積均勻沉積，經(jīng)濟(jì)性差。

• 應(yīng)用受限： 主要用于微電子、可穿戴設(shè)備等對(duì)能量密度要求不高、但需要超薄超小體積的微電池領(lǐng)域。

• 核心優(yōu)點(diǎn)： 可制備超?。?lt;10μm）致密均勻的無(wú)機(jī)電解質(zhì)薄膜，性能優(yōu)異。代表產(chǎn)品如濺射LiPON薄膜電池。

三、 電池組裝工藝 (Cell Assembly Process)組裝工藝高度依賴于所選用的固態(tài)電解質(zhì)體系（硫化物、氧化物、聚合物），核心挑戰(zhàn)在于構(gòu)建低阻抗、高穩(wěn)定性的固-固界面，并確保在循環(huán)過(guò)程中（體積變化）界面接觸良好。

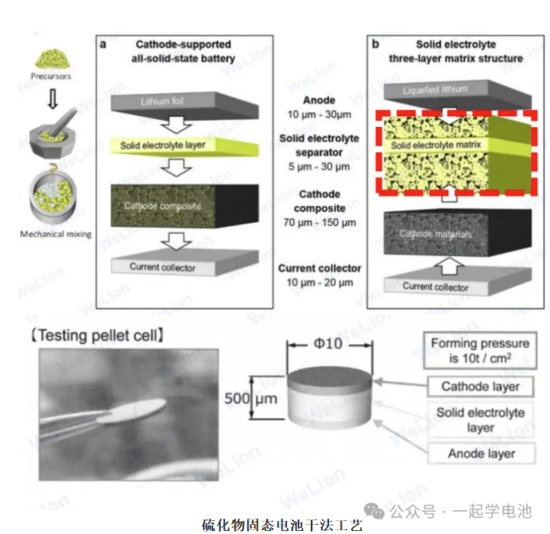

A. 硫化物基固態(tài)電池 (Sulfide-based, e.g., Li??GeP?S?? (LGPS), Li?PS?Cl (LPSCl))

• 特點(diǎn)：離子電導(dǎo)率最高（接近液態(tài)電解液），但空氣穩(wěn)定性差（易水解、氧化），對(duì)溶劑敏感，機(jī)械延展性較好（可通過(guò)冷壓致密）。

• 正極制備：



• 干法工藝：

  將正極活性材料、硫化物電解質(zhì)粉末、導(dǎo)電劑粉末充分干混。

• 混合物填充到模具中。

• 高壓力（120-150 MPa 或更高）下進(jìn)行冷壓成型 (Cold Pressing)。高壓使軟質(zhì)的硫化物顆粒變形流動(dòng)，與活性顆粒緊密接觸，形成具有一定機(jī)械強(qiáng)度的復(fù)合正極片。有時(shí)加入少量（如3-5 wt%）PTFE作為粘結(jié)劑，利用其纖維化 (Fibrillation)特性在剪切力作用下形成網(wǎng)絡(luò)增強(qiáng)強(qiáng)度。

• 濕法工藝：

• 將正極活性材料、硫化物電解質(zhì)粉末、導(dǎo)電劑分散在嚴(yán)格干燥且與硫化物兼容的非極性或弱極性溶劑中（如甲苯、二甲苯），加入粘結(jié)劑（如丁苯橡膠SBR/羧甲基纖維素CMC，或PVDF）。

• 制成漿料，涂布在集流體（鋁箔）上。

• 極其嚴(yán)格地在真空或惰性氣氛（手套箱）中干燥，徹底去除溶劑。

• 負(fù)極界面處理 (Anode Interface Engineering):

• 金屬鋰 (Li Metal) 是最主要的負(fù)極選擇。

• 界面修飾層： 在鋰負(fù)極和硫化物電解質(zhì)之間引入一層薄的緩沖/保護(hù)層至關(guān)重要，防止界面副反應(yīng)（還原分解）和鋰枝晶生長(zhǎng)。

• 原位化學(xué)修飾： 在鋰表面預(yù)涂覆特定物質(zhì)（如LiH?PO?），與鋰反應(yīng)生成更穩(wěn)定的界面層（如Li?PO?）。

• 人工界面層 (AIL): 預(yù)先在電解質(zhì)表面或鋰表面沉積（如濺射）一層穩(wěn)定的快離子導(dǎo)體（如Li?PO?, LiF, Li?N）或柔性聚合物層。

• 雙層電解質(zhì)結(jié)構(gòu)： 在硫化物電解質(zhì)（高導(dǎo)層）面向鋰的一側(cè)，復(fù)合一層對(duì)鋰更穩(wěn)定的電解質(zhì)（如聚合物或氧化物，作為穩(wěn)定層）。

• 組裝 (Assembly):

• 在充滿惰性氣體（Ar）的手套箱（H?O, O? < 0.1 ppm）中進(jìn)行。

• 將處理好的正極片、固態(tài)電解質(zhì)膜（或電解質(zhì)層）、處理后的鋰負(fù)極（或復(fù)合負(fù)極）按順序堆疊。

• 對(duì)堆疊體施加高壓冷壓 (Cold Pressing)（通常在100-300 MPa），使各層緊密接觸，降低界面阻抗。

• 封裝 (Encapsulation): 由于硫化物對(duì)空氣敏感且需要維持組裝壓力，常采用螺栓緊固的金屬硬殼 (Bolt-clamped Metal Case) 或特殊設(shè)計(jì)的高阻隔性軟包進(jìn)行氣密性封裝。封裝前可能抽真空或填充惰性氣體。

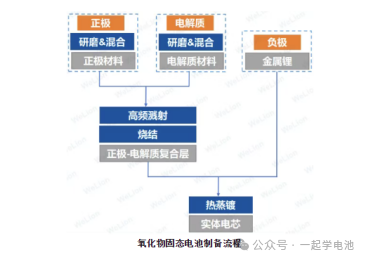

B. 氧化物基固態(tài)電池 (Oxide-based, e.g., LLZO, LATP, LAGP)

• 特點(diǎn) 化學(xué)/電化學(xué)穩(wěn)定性好，空氣穩(wěn)定性相對(duì)較好，但離子電導(dǎo)率通常低于硫化物（LLZO例外可接近），質(zhì)地脆硬，界面阻抗高，對(duì)體積變化適應(yīng)性差。



• 正極工藝 核心是解決氧化物電解質(zhì)的高剛性、脆性與正極活性材料在循環(huán)中體積變化帶來(lái)的界面接觸失效問(wèn)題。

• 絲網(wǎng)印刷-共燒結(jié)(Screen Printing - Co-sintering):

  將正極漿料（活性材料、導(dǎo)電劑、粘結(jié)劑如乙基纖維素+松油醇）通過(guò)絲網(wǎng)印刷在預(yù)制好的致密或多孔氧化物電解質(zhì)片上。

• 高溫（通常>900°C）下進(jìn)行共燒結(jié)。燒結(jié)溫度需精確匹配正極材料和電解質(zhì)的燒結(jié)窗口。

• 目標(biāo)： 獲得高致密度（>94%）的正極層和緊密的電解質(zhì)/正極界面，形成良好的離子/電子混合導(dǎo)電網(wǎng)絡(luò)。但高溫易導(dǎo)致界面元素?cái)U(kuò)散、副產(chǎn)物生成和應(yīng)力累積。

• 聚合物復(fù)合漿料刮涂 (Polymer-composite Slurry Blade Coating):

• 將氧化物電解質(zhì)粉末、正極活性材料、導(dǎo)電劑分散在含有聚合物粘結(jié)劑（如PVDF）和溶劑的漿料中。

• 刮涂在集流體上干燥。聚合物粘結(jié)劑提供柔韌性，緩解循環(huán)應(yīng)力，降低界面應(yīng)力。

• 需要保證漿料均勻分散，干燥后電極孔隙結(jié)構(gòu)合理。界面接觸不如共燒結(jié)緊密。

• 濺射沉積-退火 (Sputtering Deposition - Annealing):

• 在高真空下，通過(guò)濺射將正極活性材料直接沉積在氧化物電解質(zhì)基底上。

• 沉積后進(jìn)行較低溫度的退火處理，改善結(jié)晶度和界面接觸。

• 優(yōu)點(diǎn)： 界面純凈、附著力強(qiáng)、可精確控制厚度。缺點(diǎn)： 成本極高，僅適用于研究或特殊應(yīng)用。

• 負(fù)極界面修飾 (Anode Interface Engineering):

• 金屬鋰同樣面臨嚴(yán)峻的界面問(wèn)題（接觸差、易反應(yīng)）。

• 人工界面層 (AIL):

• 無(wú)機(jī)層： 在氧化物電解質(zhì)表面濺射沉積一層?。◣资{米）的鋰離子導(dǎo)體（如非晶Li?PO? (LiPON)、Ge），與鋰接觸后形成穩(wěn)定的Li-Ge合金或LiPON保護(hù)層。

• 聚合物層： 涂覆一層含鋰鹽的柔性聚合物電解質(zhì)（如PEO-LiTFSI），改善與鋰的物理接觸并抑制副反應(yīng)。此層需在電池工作溫度下保持離子導(dǎo)電性。

• 封裝 (Encapsulation):

• 由于氧化物電解質(zhì)片相對(duì)較厚（>100μm, 追求薄至<300μm）且脆，封裝需避免應(yīng)力集中。

• 常采用鋁塑膜軟包 (Pouch Cell) 形式。

• 封裝前進(jìn)行真空處理，排除空氣和水分。

• 封裝后常進(jìn)行等靜壓處理 (Isostatic Pressing, 冷壓或溫壓)，在均勻壓力下進(jìn)一步改善層間界面接觸。

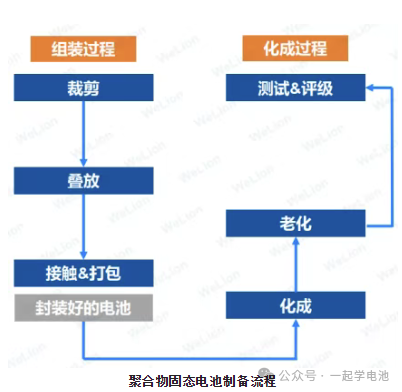

C. 聚合物基固態(tài)電池 (Polymer-based, e.g., PEO-LiTFSI)

• 特點(diǎn) 柔韌性好，加工相對(duì)容易，成本較低，但室溫離子電導(dǎo)率低（需60-80°C運(yùn)行），電化學(xué)窗口較窄（~4V vs. Li?/Li），易被鋰枝晶穿透。





• 流程：

• 電極/電解質(zhì)一體化制備 利用聚合物在熔融態(tài)的流動(dòng)性。

  將正極活性材料、導(dǎo)電劑與聚合物電解質(zhì)基料（PEO+鋰鹽）混合。

• 將鋰鹽與聚合物基料混合作為電解質(zhì)層材料（或含少量填料的復(fù)合電解質(zhì)）。

• 將負(fù)極材料（如鋰粉）與聚合物基料混合作為復(fù)合負(fù)極材料（或直接用鋰箔）。

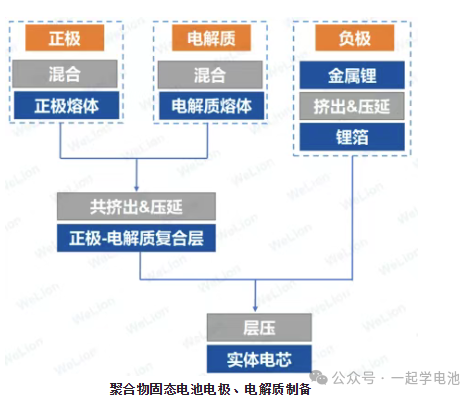

• 熔融擠出-共擠出涂布 (Melt Extrusion - Co-extrusion Coating):

• 將正極混合物、電解質(zhì)混合物（和復(fù)合負(fù)極混合物）分別加熱熔融。

• 通過(guò)共擠出模頭，同時(shí)將熔融 的正極層和電解質(zhì)層（或正/電解質(zhì)/負(fù)極三層）精確涂覆在集流體（鋁箔/銅箔）上，形成多層結(jié)構(gòu)。

• 輥壓壓實(shí) (Roll Pressing): 趁熱或在稍低于熔點(diǎn)的溫度下進(jìn)行輥壓，確保層間融合致密，降低界面阻抗。

• 多層電芯堆疊 (Multi-layer Stacking): 將上述多層極片（正極集流體/正極層/電解質(zhì)層）與負(fù)極層（復(fù)合負(fù)極或鋰箔）按順序堆疊，或直接堆疊共擠出的三明治結(jié)構(gòu)單元。

• 主要缺點(diǎn)：

• 高溫運(yùn)行需求： 室溫性能差，通常需要加熱至60°C以上才能獲得實(shí)用性能。

• 能量密度受限： 聚合物電解質(zhì)密度低但體積大，且通常需要較厚的電解質(zhì)層抑制枝晶。

• 長(zhǎng)期穩(wěn)定性挑戰(zhàn)： 聚合物在高電壓下的氧化穩(wěn)定性、與鋰金屬的長(zhǎng)期兼容性仍需提升。

D. 薄膜全固態(tài)電池 (Thin Film All-Solid-State Battery)

• 工藝： 采用全真空鍍膜技術(shù) (Full Vacuum Deposition)，如磁控濺射、熱蒸發(fā)、電子束蒸發(fā)等。

• 流程：

• 在特定基底（如硅片、陶瓷片、柔性金屬箔）上，按順序沉積集流體（如Cu）、負(fù)極（如Li, Si）、固態(tài)電解質(zhì)（如LiPON）、正極材料（如LiCoO?, LiMn?O?）、上集流體（如Al）。

• 每層沉積后可能需要退火優(yōu)化結(jié)構(gòu)和性能。

• 案例： ULVAC等公司展示的Li/LiPON/LiCoO?微型電池。

• 特點(diǎn)：

• 超?。偤穸?lt;100μm）全固態(tài)

• 性能穩(wěn)定可靠。

• 核心缺點(diǎn)：制造成本極其高昂沉積速率慢難以大面積化能量密度低（受限于薄膜厚度和正極材料選擇）。主要應(yīng)用于微電子系統(tǒng) (MEMS)、智能卡、植入式醫(yī)療設(shè)備等對(duì)體積和安全性要求極端苛刻，但對(duì)容量需求不大的微能源領(lǐng)域

四、 壓實(shí)與封裝 (Compaction and Encapsulation)

• 核心目標(biāo)： 實(shí)現(xiàn)電芯內(nèi)部各組件（電極、電解質(zhì)）的最大化緊密接觸，降低固-固界面阻抗；提供堅(jiān)固可靠、完全密封的包裝，隔絕外界環(huán)境（H?O, O?），維持內(nèi)部壓力和氣氛，確保長(zhǎng)期循環(huán)穩(wěn)定性和安全性。

• 關(guān)鍵設(shè)備：

• 精密滾壓機(jī) (Precision Roll Press): 用于極片或?qū)盈B后電芯的初步輥壓致密化。

• 層壓機(jī) (Laminator): 用于多層軟包電芯的熱壓貼合（對(duì)聚合物基尤其重要）。

• 冷/熱等靜壓機(jī) (Cold/Hot Isostatic Press, CIP/HIP): 提供均勻、各向同性的高壓，顯著改善層間界面接觸，尤其適用于氧化物、硫化物剛性電池。壓力可達(dá)數(shù)百M(fèi)Pa。

• 高真空封裝機(jī) (High Vacuum Sealing Machine): 用于鋁塑膜軟包電池的抽真空/注氣（惰氣）和熱封。激光焊、電阻焊用于金屬殼蓋板密封。

• 詳細(xì)流程：

1. 電芯致密化 (Core Compaction):

   對(duì)組裝好的電芯（堆疊或卷繞）進(jìn)行輥壓平板壓，初步壓實(shí)。

   關(guān)鍵步驟： 對(duì)氧化物、硫化物或需要極致界面的電池施加等靜壓處理。將電芯（通常帶保護(hù)性包套）置于高壓腔體（液體或氣體介質(zhì)）中，施加均勻高壓（如200-400 MPa）。高溫等靜壓（HIP）可同時(shí)促進(jìn)界面擴(kuò)散結(jié)合，但需考慮材料熱穩(wěn)定性。

2. 裁剪與堆疊/卷繞 (Cutting and Stacking/Winding): 將大張壓實(shí)后的極片或單元裁剪成所需尺寸，并按設(shè)計(jì)進(jìn)行串聯(lián)/并聯(lián)堆疊或卷繞成電芯。此步驟需在干燥環(huán)境（干燥房或手套箱）進(jìn)行。

3. 引線連接 (Tab Welding): 將正負(fù)極集流體引線（極耳）焊接到對(duì)應(yīng)位置。

4. 封裝 (Encapsulation):

• 軟包 (Pouch): 電芯放入鋁塑膜袋中 -> 高真空除氣 -> 注入惰性氣體（可選）-> 熱封邊緣。封裝后常進(jìn)行二次整形壓。

• 金屬殼 (Cylindrical/Prismatic): 電芯入殼 -> 注入電解液（注：對(duì)于混合固液或凝膠電池，此步存在）或僅惰氣 -> 焊接蓋板（帶防爆閥）。對(duì)于全固態(tài)，通常無(wú)需注液。硫化物電池常用帶彈簧或螺栓的硬殼維持壓力。

5. 氣密性檢測(cè) Leak Test): 對(duì)封裝好的電池進(jìn)行嚴(yán)格檢漏（如氦質(zhì)譜檢漏），確保密封可靠。

五、 化成與測(cè)試 (Formation and Testing)

• 化成 (Formation):

• 對(duì)封裝好的電池進(jìn)行首次充放電激活

• 采用特定的低電流、多步驟的小循環(huán)程序。

• 核心目的：

• 激活電極材料： 使鋰離子在正負(fù)極材料中可逆脫嵌。

• 形成穩(wěn)定的SEI膜： 盡管是固態(tài)電池，但在首次充電過(guò)程中，在負(fù)極（尤其是鋰金屬）與固態(tài)電解質(zhì)界面，仍然可能發(fā)生有限的、受控的界面反應(yīng)，形成一層薄而致密的固態(tài)電解質(zhì)界面膜 (Solid Electrolyte Interphase, SEI)。這層膜對(duì)于阻止持續(xù)的界面副反應(yīng)、穩(wěn)定界面至關(guān)重要?；晒に嚕娏鳌㈦妷悍秶?、溫度）對(duì)SEI膜的質(zhì)量影響巨大。

• 檢測(cè)電池初期缺陷（如微短路）。

• 測(cè)試 (Testing):

• 性能測(cè)試 (Performance Testing):

  容量 (Capacity): 測(cè)量不同倍率下的放電容量（Ah, mAh）和比容量（mAh/g）。

• 庫(kù)侖效率 (Coulombic Efficiency): 循環(huán)中放電容量與充電容量的比值，反映可逆性。

• 倍率性能 (Rate Capability): 測(cè)試電池在不同充放電電流下的容量保持率。

• 循環(huán)壽命 (Cycle Life): 在特定充放電制度（如C/2充放）下，測(cè)試容量衰減至初始容量80% (或其它閾值) 的循環(huán)次數(shù)。目標(biāo)通常 > 1000次。

• 阻抗譜 (EIS): 測(cè)量電池在不同頻率下的交流阻抗，分析體相電阻、電荷轉(zhuǎn)移電阻（界面阻抗）、擴(kuò)散阻抗等，是診斷界面問(wèn)題和性能衰減原因的關(guān)鍵工具。

• 離子電導(dǎo)率 (Ionic Conductivity): 對(duì)電解質(zhì)片或?qū)ΨQ電池進(jìn)行測(cè)試（EIS），是評(píng)估電解質(zhì)性能的核心指標(biāo)。

• 安全測(cè)試 (Safety Testing): 極端苛刻條件下評(píng)估電池失效模式和風(fēng)險(xiǎn)。

• 熱濫用 (Thermal Abuse): 高溫存儲(chǔ)、熱箱實(shí)驗(yàn)（如130°C, 150°C）。

• 機(jī)械濫用 (Mechanical Abuse):針刺 (Nail Penetration) - 模擬內(nèi)部短路；重力碰撞/擠壓 (Crush/Impact) - 模擬碰撞事故。

• 電濫用 (Electrical Abuse): 過(guò)充、過(guò)放、外部短路。

• 結(jié)果要求： 不起火、不爆炸（或可控泄壓）、溫度可控。

• 表征分析 (Characterization):

• 掃描電子顯微鏡 (SEM): 觀察電極、電解質(zhì)、界面的微觀形貌、孔隙結(jié)構(gòu)、裂紋、枝晶等。

• X射線衍射 (XRD): 分析材料的晶體結(jié)構(gòu)、相組成、晶格參數(shù)變化，檢測(cè)循環(huán)過(guò)程中的相變或副產(chǎn)物生成。

• 拉曼光譜 (Raman Spectroscopy): 提供化學(xué)鍵、分子結(jié)構(gòu)、應(yīng)力狀態(tài)信息，特別適用于分析界面反應(yīng)產(chǎn)物、SEI膜成分、聚合物結(jié)構(gòu)變化等。

• X射線光電子能譜 (XPS): 表面敏感技術(shù)，深度剖析界面化學(xué)組成、元素價(jià)態(tài)，是研究界面反應(yīng)和SEI膜化學(xué)本質(zhì)的強(qiáng)有力工具。

• 聚焦離子束-掃描電鏡 (FIB-SEM): 制備電池橫截面樣品，進(jìn)行高分辨率SEM觀察和三維重構(gòu)，直觀展現(xiàn)內(nèi)部結(jié)構(gòu)（孔隙、裂紋、界面）和失效位置。

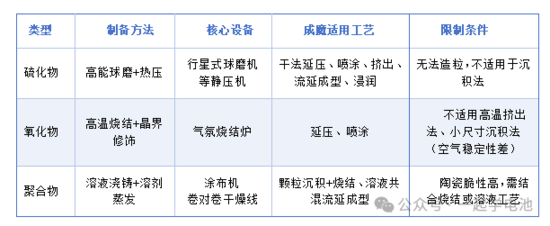

工藝總結(jié)與挑戰(zhàn)對(duì)比

電池類型

核心工藝特點(diǎn)

主要挑戰(zhàn)與難點(diǎn)

硫化物基干/濕法正極制備（高壓冷壓/溶劑兼容）；復(fù)雜負(fù)極界面修飾；高壓機(jī)械封裝。溶劑選擇與殘留（濕法）；超高壓力需求（>150MPa）；空氣敏感性；長(zhǎng)期循環(huán)界面穩(wěn)定性；鋰枝晶抑制。氧化物基共燒結(jié)/濺射制備正極；界面合金化/聚合物修飾；薄層電解質(zhì)加工；等靜壓封裝。高溫?zé)Y(jié)導(dǎo)致界面副反應(yīng)；脆性電解質(zhì)易開裂；固-固界面阻抗高；循環(huán)體積變化適應(yīng)性差；薄電解質(zhì)片（<50μm）難量產(chǎn)。聚合物基熔融擠出-共涂布實(shí)現(xiàn)電極/電解質(zhì)一體化；輥壓壓實(shí)；相對(duì)簡(jiǎn)單封裝。室溫離子電導(dǎo)率低（需高溫運(yùn)行~60-80°C）；能量密度上限；鋰枝晶穿透風(fēng)險(xiǎn)；高電壓穩(wěn)定性（<4V）。薄膜型全真空沉積（磁控濺射/蒸發(fā)等）；精密圖案化；微型化封裝。制造成本極其高昂；沉積速率慢；難以大面積化；能量密度低；僅限于微電池應(yīng)用。制備中問(wèn)題及解決：

干混混合不均勻

問(wèn)題：手工研磨可能導(dǎo)致顆粒分布不均。

解決：優(yōu)化機(jī)械混合參數(shù)（如轉(zhuǎn)速、時(shí)間），或采用高能球磨法。

濕法溶劑殘留與副反應(yīng)

問(wèn)題：溶劑殘留導(dǎo)致電導(dǎo)率下降和壽命衰減。

解決：選擇低揮發(fā)性溶劑或真空干燥工藝，開發(fā)新型聚合物黏合劑（如離子導(dǎo)電聚合物）。

干法涂布纖維化不足

問(wèn)題：PTFE纖維化不完全導(dǎo)致電極結(jié)構(gòu)松散。

解決：調(diào)整剪切力參數(shù)或采用預(yù)纖維化PTFE材料。

界面副反應(yīng)導(dǎo)致阻抗上升

問(wèn)題：Li與LGPS反應(yīng)生成低離子電導(dǎo)相（如Li2S）。

解決：引入LiH2PO4等修飾層阻斷直接接觸（循環(huán)壽命提升至500次以上）。

雙層電解質(zhì)能量密度下降

問(wèn)題：過(guò)渡層增加整體厚度。

解決：優(yōu)化過(guò)渡層厚度（如納米級(jí)修飾）或開發(fā)多功能復(fù)合電解質(zhì)。

聚合物熱穩(wěn)定性降低

問(wèn)題：添加PEO可能導(dǎo)致高溫性能下降。

解決：采用交聯(lián)型聚合物或無(wú)機(jī)-有機(jī)復(fù)合電解質(zhì)。

高溫?zé)Y(jié)導(dǎo)致電解質(zhì)分解

問(wèn)題：氧化物/硫化物固態(tài)電解質(zhì)高溫?zé)Y(jié)（900-1000°C）易燒毀聚合物添加劑，降低致密性。

解決：冷燒結(jié)技術(shù)：150°C低溫下通過(guò)壓力（50-200MPa）和溶劑輔助實(shí)現(xiàn)陶瓷-聚合物（如LATP-PILG）致密復(fù)合，室溫離子電導(dǎo)率達(dá)10?3 S/cm，電壓窗口擴(kuò)展至5.5V

殘留溶劑引發(fā)副反應(yīng)

問(wèn)題：濕法制備的聚合物電解質(zhì)（如PVDF）殘留溶劑導(dǎo)致界面副反應(yīng)，降低循環(huán)穩(wěn)定性。

解決：離子-偶極相互作用策略：添加LiDFOB鹽，通過(guò)Li?與溶劑的強(qiáng)相互作用封裝游離溶劑，形成無(wú)機(jī)富集SEI層，使Li|LiFePO?電池循環(huán)2000次后容量保持80%

硫化物電解質(zhì)膜制備中的裂紋

問(wèn)題：傳統(tǒng)濕法正極與電解質(zhì)界面易產(chǎn)生裂紋，導(dǎo)致接觸失效。

解決：熔融粘結(jié)干法工藝（通過(guò)正極與電解質(zhì)界面熔融粘結(jié)制備一體化全固態(tài)電池，適配硅負(fù)極時(shí)循環(huán)2000次容量保持80%，能量密度達(dá)390 Wh/kg）

組裝中問(wèn)題及解決：

冷壓壓力不均導(dǎo)致界面接觸差

問(wèn)題：壓力不足或分布不均引起晶界阻抗增大。

解決：采用等靜壓工藝或優(yōu)化模具設(shè)計(jì)。

金屬鋰枝晶穿透電解質(zhì)

問(wèn)題：循環(huán)中鋰枝晶生長(zhǎng)導(dǎo)致短路。

解決：界面修飾層抑制枝晶（如LiH2PO4修飾層使對(duì)稱電池循環(huán)950 h）。

體積膨脹導(dǎo)致接觸失效

問(wèn)題：硅基負(fù)極循環(huán)膨脹（＞300%）引發(fā)固-固界面分離。

解決：軟質(zhì)包覆層設(shè)計(jì)：采用聚丙烯/聚乙烯等材料包裹電芯單元，結(jié)合等靜壓（50-800MPa）緩解膨脹應(yīng)力，簡(jiǎn)化堆疊工藝

高界面阻抗與晶界缺陷

問(wèn)題：晶界電阻占硫化物電解質(zhì)總阻抗的60%以上。

解決方案：晶界工程優(yōu)化：通過(guò)冷燒結(jié)技術(shù)引入聚離子液體凝膠（PILG）作為人工高導(dǎo)晶界，降低晶界阻抗至15 Ω·cm2以下

聚合物電解質(zhì)高溫性能劣化

問(wèn)題：PEO基電解質(zhì)高溫（＞60°C）機(jī)械模量下降，加速枝晶生長(zhǎng)。

解決方案：交聯(lián)復(fù)合策略：摻雜無(wú)機(jī)填料（如LLZO納米顆粒）提升熱穩(wěn)定性，使工作溫度范圍擴(kuò)展至-20~100°。

全固態(tài)電池循環(huán)壽命限制

問(wèn)題：固-固界面副反應(yīng)（如Li與LGPS生成Li?S）導(dǎo)致容量衰減。

解決方案：多功能復(fù)合電解質(zhì)：結(jié)合氧化物（LiPON）與硫化物（Li?PS?）雙層結(jié)構(gòu)，界面修飾層厚度優(yōu)化至10nm級(jí)，循環(huán)壽命提升至500次以上。

來(lái)源：一起學(xué)電池、鋰電派

注：文中觀點(diǎn)僅供分享交流來(lái)源于網(wǎng)絡(luò)，轉(zhuǎn)載文章的版權(quán)歸原作者所有，如涉及版權(quán)等問(wèn)題，請(qǐng)您告知，我們將及時(shí)處理并刪除！

持續(xù)更新：典型電池包案例分析（奧迪etron、捷豹I-pace、大眾MEB、MODEL3、通用BOLT等）：

為什么選擇這套課程：

大家好，我是LEVIN老師，近10年專注新能源動(dòng)力電池包PACK系統(tǒng)設(shè)計(jì)、電池包熱管理設(shè)計(jì)及CFD仿真。

該課程是全網(wǎng)唯一系統(tǒng)層級(jí)的PACK設(shè)計(jì)教程，從零部件開發(fā)到結(jié)構(gòu)設(shè)計(jì)校核一系列課程，重點(diǎn)關(guān)注零部件設(shè)計(jì)、熱管理零部件開發(fā)、電氣零部件選型等，讓你從一個(gè)小白從零開始入門學(xué)習(xí)新能源電池包設(shè)計(jì)。

新能源電池包技術(shù)）公眾號(hào)特惠，為方便大家提升，限量50份半價(jià)出售全套《新能源電池包PACK設(shè)計(jì)入門到進(jìn)階40講+免費(fèi)能分享篇》、《Fluent新能源電池包PACK熱管理仿真入門到進(jìn)階28講+番外篇》視頻課程，并送持續(xù)答疑！了解更多課程，加微信號(hào)詳詢：LEVIN_simu

說(shuō)明：第5部分為免費(fèi)分享篇，部分內(nèi)容來(lái)源于網(wǎng)絡(luò)公開資料收集和整理，不作為商業(yè)用途。

解決動(dòng)力電池包MAP等效4C充電、熱失控?zé)嵋种啤?/span>恒功率AC/PTC滯環(huán)控制電路SOC模型設(shè)置教程；是目前市場(chǎng)上唯壹一套從PACK模型的簡(jiǎn)化到熱模型建立和后處理評(píng)價(jià)標(biāo)準(zhǔn)的系統(tǒng)講解。希望能幫助到大家。

了解更多《動(dòng)力電池?zé)峁芾硐到y(tǒng)設(shè)計(jì)》、《starccm+電池包熱仿真課程》、《儲(chǔ)能系統(tǒng)熱管理設(shè)計(jì)與仿真課程》，
關(guān)注公眾號(hào)：新能源電池包技術(shù)
或加右方微信號(hào)：LEVIN_simu

---

聲明：本文系轉(zhuǎn)載自互聯(lián)網(wǎng)，請(qǐng)讀者僅作參考，并自行核實(shí)相關(guān)內(nèi)容。若對(duì)該稿件內(nèi)容有任何疑問(wèn)或質(zhì)疑，請(qǐng)立即與鐵甲網(wǎng)聯(lián)系，本網(wǎng)將迅速給您回應(yīng)并做處理，再次感謝您的閱讀與關(guān)注。
