12月31日

由雄安高鐵有限公司負責建設

中鐵大橋局承建的

津濰高鐵重點控制性工程

東營黃河公鐵大橋

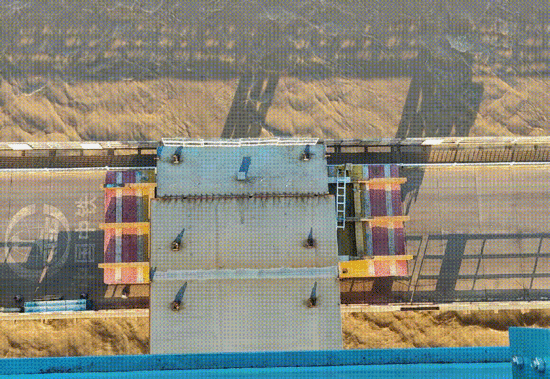

主橋鋼桁梁實現精準合龍

至此

這道跨越黃河天塹的鋼鐵巨龍

歷經三年奮戰

成功“牽手”

這一關鍵節點的順利達成

不僅標志著全橋主體工程圓滿收官

也意味著大橋建設全面轉入

橋面系及附屬工程施工階段

為大橋后續鋪軌通車

奠定了堅實基礎

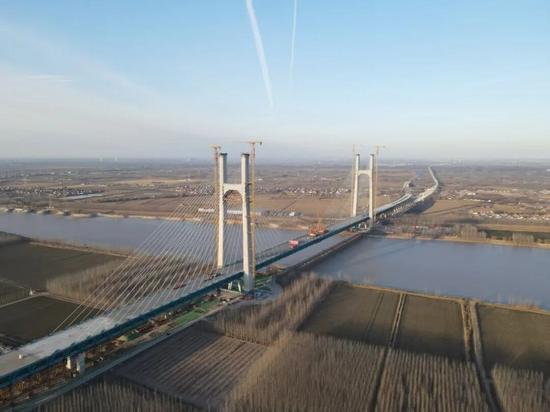

東營黃河公鐵大橋

是新建天津至濰坊高速鐵路的

關鍵組成部分

其施工進展

直接關系到全線貫通目標

大橋由主橋、副橋及引橋

三部分構成

采用“公路在上、鐵路在下”

公鐵聯建模式

上層運行雙向六車道一級公路

下層運行雙線高速鐵路

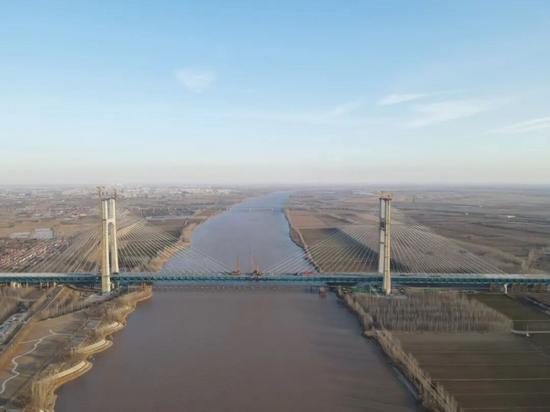

該橋全長2230.4米、主跨600米

被譽為“黃河第一跨”

其主塔墩基礎更是刷新了

國內公鐵合建橋梁

最大規模群樁基礎紀錄

是集高難度、新技術

大體量于一體的超級工程

此次精準合龍的主橋部分

采用雙塔五跨式

雙索面鋼桁梁斜拉橋結構

共布置144根

1770兆帕的高強度斜拉索

是整個大橋的技術核心與施工難點

其主梁采用了

兩片N桁式主桁帶副桁的

桁梁截面形式

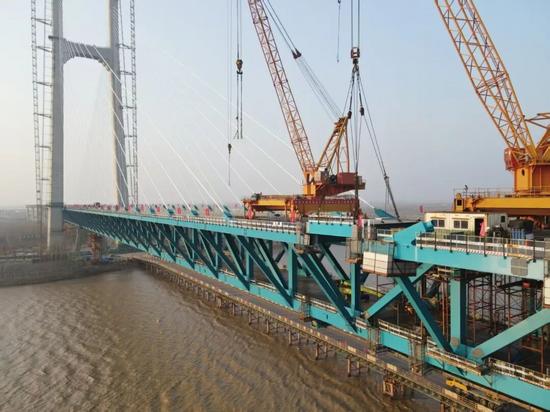

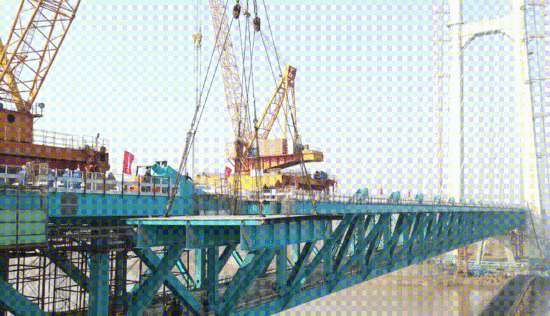

架設時使用兩臺75噸的大型架梁吊機

如同兩位力大無窮的“鋼鐵巨臂”

分別從橋梁兩端向跨中方向

像“搭積木”一樣

將總計84個巨大的鋼桁梁節間

逐個精準吊裝拼接

并于邊中跨節間開始

同步對稱掛設張拉斜拉索

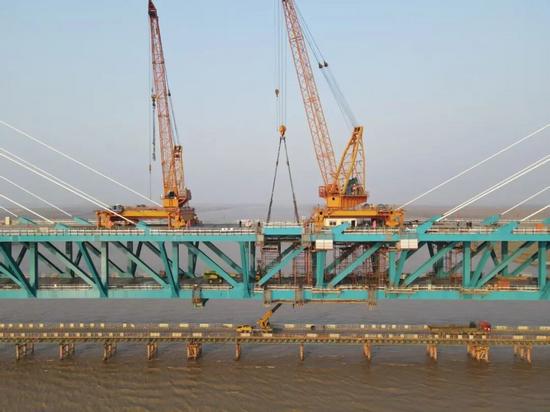

直至最大懸臂狀態下實現跨中合龍

受黃河不通航及公路運輸條件限制

大橋主橋鋼梁

無法采用傳統水上浮運吊裝工藝

需在現場設置鋼梁預拼場進行散件散拼

這種工藝工法

對測量定位、構件加工精度

和現場安裝控制要求極高

給施工帶來多重挑戰：

一是桿件運輸與組裝的效率瓶頸

全橋4.92萬噸鋼梁

需分解為數千個構件運輸至現場

單節段組裝需協調數臺設備

施工周期長

二是吊裝作業的精度考驗

主塔無下橫梁的創新設計雖可縮短工期

卻對鋼梁與斜拉索的錨固銜接提出更高要求

鋼梁桿件間拼接縫誤差必須控制在毫米級

任何微小偏差都可能引發受力連鎖反應

三是交叉施工的協同壓力

鋼梁架設需與斜拉索安裝同步推進

如何在有限空間內高效協調人員設備

避免工序沖突

成為現場管理的難題

面對重重困境

中鐵大橋局津濰高鐵先開段

項目施工管理團隊

以智能化手段破解難題

構建“數字孿生 + 精準管控”的施工體系

針對鋼梁桿件匹配精度難題

項目團隊通過

引入鋼梁三維虛擬拼裝系統

利用BIM和數智化組合式

三維激光掃描技術

對每根鋼桁梁桿件

進行全域掃描建模

先在虛擬環境中拼裝桿件

再通過對比實測模型與理論模型

檢測并校正制造與運輸誤差

從而提升拼裝精度和效率

避免了傳統工藝中

反復調試的耗時問題

其次

在斜拉索掛設安裝過程中

采用數字化監控與智能調索系統

通過實時采集索力數據動態優化調整

確保合龍接口完美對接

津濰高鐵

是國家“八縱八橫”高速鐵路網

沿海通道的重要組成部分

也是京津冀協同發展

連接山東半島和長三角地區的

重要交通干線

東營黃河公鐵大橋

作為其重點控制性工程

建成后

將極大地便利黃河兩岸居民出行

強化東營市的交通樞紐地位

對于推動黃河三角洲

高效生態經濟區發展

促進區域經濟社會協同發展

和完善我國綜合交通運輸體系

具有十分重要的意義

監制｜舒智明

審核｜祁曙光

編輯｜劉佩婭

文字｜甘 鋒

圖片｜胡　旭

來源｜二分公司 津維高鐵項目部

【相關推薦】

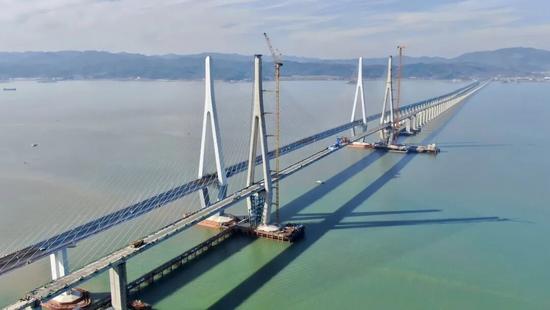

國內首座市域鐵路跨海大橋——寧波至象山市域鐵路象山港跨海大橋合龍

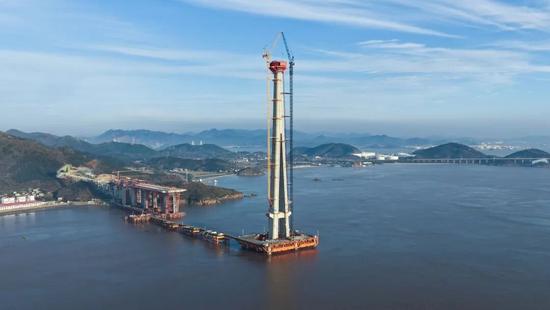

世界第一高海中橋塔建成！甬舟鐵路西堠門公鐵兩用大橋首座主塔封頂

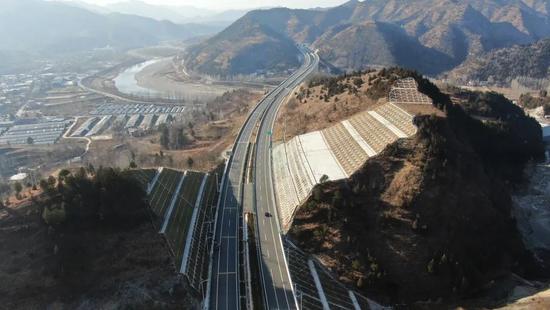

中鐵大橋局參建的盧氏至洛南（豫陜省界）高速公路正式通車

---
