摘 要

為解決智能化選煤廠中供配電系統遠程分合閘操作問題，提高選煤廠智能化水平，提出并應用了一種智能操作機器人遠程停送電方案，通過機器人技術、視頻分析技術、通信技術和計算機技術的有效融合，實現對選煤廠10 kV 高壓配電柜及660 V低壓配電柜的遠程分合閘操作、環境監測、智能巡檢、遠程監控等功能。智能操作機器人的結構及操作流程滿足選煤廠停送電操作的使用要求，可以提高操作人員的安全性和工作效率，推動選煤廠高低壓供配電系統的智能化。

文章來源：《智能礦山》2025年第12期“選煤廠智能化建設成果專欄”

第一作者：王宇涵，高級工程師，主要從事選煤廠智能化的相關研究工作。E-mail：390665865@qq.com

作者單位：中選智控（天津）科技有限公司

引用格式：王宇涵，楊尚凱，鄭晨.配電室操作機器人在西灣選煤廠的應用[J].智能礦山，2025，6(12):49-53.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

選煤廠遠程停送電系統是智能化選煤廠建設的重要組成部分，在現有的遠程停送電系統建設中，主要為配電室配置智能操作機器人和配電柜增加電動操作機構。針對選煤廠智能供配電的建設需求，在神延煤炭西灣露天煤礦選煤廠（簡稱西灣選煤廠）供配電智能化建設中，選擇采用智能操作機器人實現高壓柜及低壓柜斷路器的分合閘、智能巡檢等系列停送電操作，完成選煤廠配電系統的遠程停送電功能。

西灣選煤廠供配電設備原狀

1.1 高壓配電柜

西灣選煤廠10 kV高壓系統配電柜采用KYN28-12型戶內金屬鎧裝抽出式開關設備，結構先進、合理、緊湊，性能優越，安全可靠，具有“五防”機械聯鎖功能，為目前應用最多的高壓柜型置。

該柜型主要有儀表室、斷路器室、母線室及電纜室4個部分。儀表室門主要安裝各類儀表及操作按鈕，斷路器室布置高壓真空斷路器，電纜室用于饋線電纜連接和安裝接地開關裝置。使用中通過安裝在儀表室的狀態指示燈和斷路器室觀察窗查看高壓真空斷路器工作狀態。

日常檢修停電操作時，電工需要逆時針旋轉“分、合閘”旋鈕使斷路器分閘，通過搖動底盤車搖出高壓真空斷路器，通知集控室完成停電操作；需要檢修線路時，需進行接地開關合閘操作，以上操作過程中，操作電工需對每個步驟進行確認。

1.2 低壓配電柜

西灣選煤廠低壓系統配電柜以MNS型配電柜為主，該柜型具有大聯鎖機構，具有隔離位、試驗位、連接位、抽出位，機構與斷路器分合閘手柄有機械閉鎖，保證抽屜單元只有在斷路器分閘情況下才能抽出，避免操作人員誤操作，確保操作人員人身安全。該型低壓配電柜里的抽屜單元尺寸為標準化尺寸，寬度為600 mm，高度最小為200 mm，最大高度為600 mm，每臺配電柜配置的抽屜單元數量不一致，最多為9個抽屜單元。

在傳統的日常生產檢修中，操作電工對檢修回路進行停電操作，逆時針旋轉斷路器手柄分閘，再逆時針旋轉右邊聯鎖小手柄至抽出位，解鎖機械閉鎖，然后將抽屜單元拉出到隔離位置，通知崗位工停電完成。其中，600 mm（24E）抽屜單元含內置元件總質量較重，需電工人力拉至隔離位。

停送電操作機器人實施方案

西灣選煤廠現有3個10 kV高壓配電室，共計52臺KYN28-12型中置式高壓柜，另有3個低壓配電室，共計低壓配電回路545個。每個配電室配置1臺智能操作機器人，共計6臺智能操作機器人，實現對整個選煤廠的遠程停送電操作和環境監測。

2.1 西灣選煤廠高壓柜操作機器人

根據選煤廠高壓開關柜的日常巡檢操作情況，在高壓配電室中使用輪式巡檢操作機器人。機器人搭載多種傳感器及機械臂，進行信息收集處理，并對旋鈕按鈕等進行相關操作，完成巡檢任務和通信交互的功能。

高壓智能巡檢操作機器人系統主要包括六軸機械臂、云臺相機、快拆把手、充電系統、通信系統、監控后臺系統，以及在線監測設備狀態與環境信息智能監測為一體系統，10 kV高壓柜操作機器人結構如圖1所示。

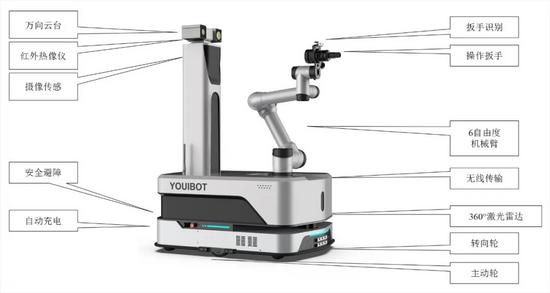

圖1 10 kV高壓柜操作機器人結構

巡檢操作機器人采用激光自主導航，定位精度±10 mm，主要?jiǎng)幼鲉卧捎昧S機械手臂，負載質量為10 kg，在手臂末端安裝有2種快速把手，根據指令類型自由切換，機械手臂自主完成遠方/就地旋鈕操作、斷路器分合閘操作、斷路器底盤車等操作，高清云臺相機完成配電室內各類巡檢任務，包括指示燈、表計識別、壓板開關、分合閘指示、安全帽識別、帶電指示以及環境溫濕度等功能。高壓柜操作機器人主要操作功能包括以下3個方面。

（1）遠方/就地旋鈕動作

機器人到達目標配電柜位置后，根據巡檢系統指令，獲取開關柜上待處理按鈕圖像，進行按鈕、旋鈕的識別，再在執行配電柜位置進行旋轉“遠方/就地”旋鈕的動作，左右動作45°。

（2）分、合閘動作

機器人根據系統指令，操作流程為自動定位至需要操作的配電柜前、基于圖像識別技術，通過攝像頭對開關柜面板識別，自動判斷當前開關柜斷路器位置及動作狀態；經視頻遠程2次確認無誤后，通過鉗形操作末端旋轉旋鈕執行停送電操作，即向左旋轉45°為分閘，向右旋轉45°為合閘。

（3）斷路器底盤車操作

機器人在到達目標配電柜位置，識別動作位置，根據動作種類，選擇對應的旋轉式操作末端，進行斷路器手車搖入、搖出操作，即順時針旋轉為搖入，逆時針旋轉為搖出。

2.2 西灣選煤廠低壓柜操作機器人

根據選煤廠低壓配電設備情況，低壓系統采用輪式操作機器人，搭載多種位置傳感器，在機械末端進行信息收集處理及對手柄、機構旋鈕、抽屜等進行相關操作，完成操作任務和通信交互的功能。操作機器人采用激光自主導航功能，操作機構的機械末端可自主完成手柄分合閘操作、機構旋鈕操作、配電抽屜抽拉等配電停送電操作任務，低壓開關柜（抽屜）操作機器人如圖2所示。

圖2 低壓開關柜（抽屜）操作機器人

低壓開關柜（抽屜）操作機器人主要由三軸直交機器人、機器抓手、行進底盤車、相機、充電系統、通信系統、監控后臺系統以及若干套在線監測系統組成。工作時，主要通過X/Y/Z軸直交機器人與機器抓手配合實現對配電柜每個抽屜單元的定位、分合動作及抽拉動作。機器人行駛方向?yàn)閄軸，垂直于柜子面的方向?yàn)閅軸，機器人升降的部分為Z軸，行進底盤車主要完成操作配電柜的行走、定位動作，低壓操作機器人系統架構如圖3所示。

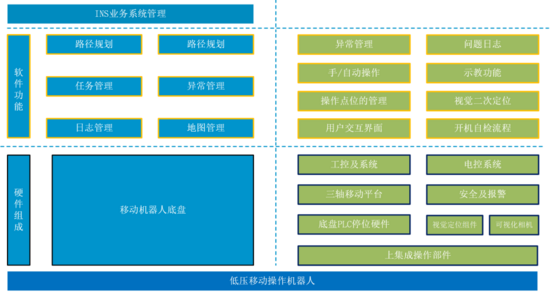

圖3 低壓操作機器人系統架構

（1）機器人操作步驟

根據西灣選煤廠低壓系統停送電操作要求及低壓配電柜柜型特點，操作機器人主要操作動作分為3種：分合閘操作手柄的旋轉、機構旋鈕的正反轉、配電抽屜單元的抽拉和推入。

（2）機器人動作流程

系統發送預先設定好的任務站點、操作高度、旋鈕類型（正轉或者反轉），抽拉方式（機器人推、拉抽屜單元）。機器人移動至目標任務點，三軸平臺升降至抽屜單元操作高度；機器人停止至目標站點后，通過采集激光傳感器的數據信息，調整自身位置至機器人與柜體平面基本平行；視覺定位后，三軸平臺自動調整至視覺二維碼中心，三軸平臺移動至預備操作點；視覺拍照旋鈕開關，獲取旋鈕狀態，確保操作前的目標低壓柜各回路狀態與系統一致；機器人集成平臺的旋鈕伸縮桿伸出，按照系統指令做自動旋轉動作，順時針或者逆時針旋轉手柄90°，實現斷路器合、分閘操作；機器人集成平臺的旋鈕伸縮桿伸出，按照系統指令做自動旋轉動作，順時針或者逆時針旋轉聯鎖機構小手柄90°，投入、解鎖抽屜單元機械閉鎖；機器人按照預制的動作流程，抓取低壓配電柜把手，抓取完成之后，將抽屜拉出或者推入。

（3）通信系統

現場通信系統包含通信管理機、光電轉換器、無線AP基站等。機器人與定點監測系統采集數據通過無線傳輸?shù)姆绞?，傳輸?shù)浆F(xiàn)場搭建的無線AP基站內，基站將接收到的數據信息進行轉換處理，通過光纖傳輸?shù)竭h(yuǎn)程后臺服務器內。服務器按照不同的數據算法，對接收到的數據信息進行轉化、處理，最終把最直觀的數據信息呈現在后臺控制系統內，方便使用者進行查看，根據需要后臺管理系統也可進行數據共享。操作機器人后臺監控系統場景如圖4所示。

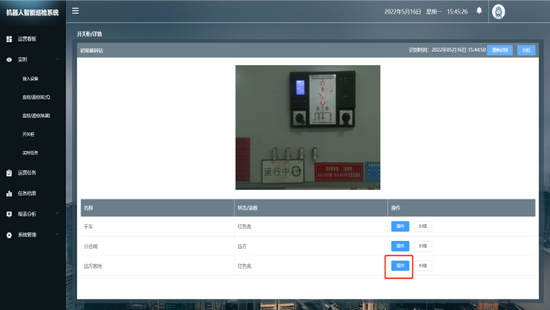

圖4 操作機器人后臺監控系統場景

停送電操作機器人使用效果及便利性

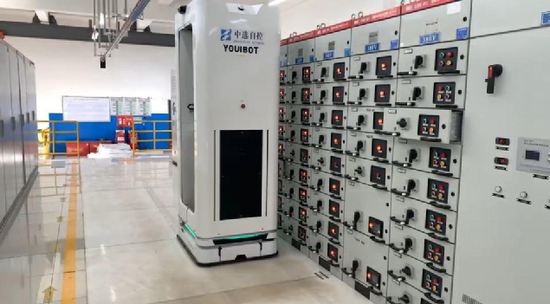

高、低壓操作機器人實現了配電室無人化巡檢、智能化告警、可視化管理，高壓開關柜、低壓配電柜停送電的無人化操作，代替人工的停送電操作，降低人工巡檢和操作的勞動強度及危險系數，減少95%的人工巡檢次數，提升目標巡檢區域設備運行的安全性和運維效率。根據需求建立完整的智能化巡檢管理體系，提升選煤廠的智能化運營與管理水平，高壓配電室操作機器人場景如圖5所示，低壓配電室操作機器人場景如圖6所示。

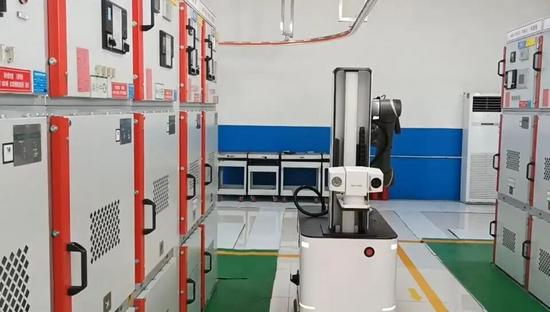

圖5 高壓配電室操作機器人場景

圖6 低壓配電室操作機器人場景

停送電操作機器人存在的問題

（1）機器人定位系統受外界條件影響較大

如操作機器人正常運行要求配電室地面必須平整無斷面，本體無任何晃動，保證機器人定位程序順利執行，否則容易出現機器人定位錯誤，無法正常完成操作任務，甚至無法完成機器人充電動作。

（2）機器人操作效率還有待提高

為保證操作機器人準確地完成操作，每個操作動作完成后，機器人操作部位都會恢復到初始狀態重新確定動作基準值，造成動作時間延長，如出現配電回路停電操作延時，檢修人員現場等待時間較長的問題。

（3）高壓柜中接地開關無法完成機器人操作

高壓柜中主流柜體為KYN28型，接地開關操作需要較大力量，人工操作十分吃力，目前機械抓手輸出力矩?zé)o法滿足接地開關的動作要求。

（4）低壓抽屜柜少量抽屜單元無法正常操作

低壓抽屜柜中最低抽屜單元距地面高度約為160 mm，低壓操作機器人行走底盤高度為了滿足行走及定位要求，高度高于低壓柜最低抽屜單元位置，造成機器人抓手無法觸及抽屜旋鈕部位。低壓柜最高位置抽屜單元，當機器人抽出時重心高度較高，會出現機器人Z軸搖擺的情況，出于安全考慮，無法對最高位置抽屜單元進行操作。

停送電操作機器人的改進措施

（1）在配電柜或配電回路上安裝定位標識，實現物理定位反饋，提高機器人定位準確性和穩定性；以此為基礎，通過在行走中完成動作姿態和減少初始動作定位環節的方式，提高機器人的工作效率。在技術成熟、成本降低的情況下，增加配電室的機器人配備數量，降低回路的停送電操作時間。

（2）目前的機器人后臺監控系統多以開放第三方接口的形式接入選煤廠停送電管理系統，其應該與選煤廠停送電流程相結合，將選煤廠停送電管理流程引入后臺監控系統，通過平臺方式完成選煤廠停送電操作，提高停送電操作機器人動作的工作效率和可靠性。

結 語

選煤廠配電室操作機器人在西灣選煤廠高低壓配電室的應用，有效解決傳統運維模式的安全、效率痛點，提升了配電室運維的智能化水平。雖然目前在復雜場景適配、成本控制和系統兼容性等方面仍存在不足，但通過技術升級、模式創新和系統集成，機器人的應用前景廣闊。未來，隨著人工智能、物聯網等技術的不斷發展，配電室操作機器人將實現更高效、更精準、更全面的運維服務，推動選煤廠電力運維向智能化、無人化轉型。
