1月16日

中國鐵建大橋局投資建造

全球最大打樁船啟閉油缸

在江蘇常州成功下線

標志著我國在高端海工核心裝備配套領域

取得又一重要突破

該油缸直徑達2米、總重402噸

閉合狀態總長28米

完全伸出后總長度接近50米，約17層樓高

額定推力達5000噸

相當于一次性可舉起3500輛家用轎車

打樁船作業過程中，通過油缸運行，帶動打樁船樁架俯仰角度變換，實現精準定位打樁，在打樁船作業中起著關鍵作用。

作為“鐵建大橋樁1”號打樁船的“心臟”——該油缸的成功下線，標志著我國實現超大超長油缸國產化替代單項技術的再突破，將為我國深遠海工程、跨海大橋及海上風電建設提供有力支撐，進一步鞏固我國在該領域的裝備自主能力和國際話語權。

在研發過程中，中國鐵建大橋局聯合國內產業鏈頭部企業和知名高校，針對閉式能量回收系統應用于打樁船變幅作業關鍵技術進行了攻關，形成了產學研用體系，分別開展油缸整機和關鍵部件研發，該油缸從設計到制造實現完全自主可控，整體技術處于國際先進水平。

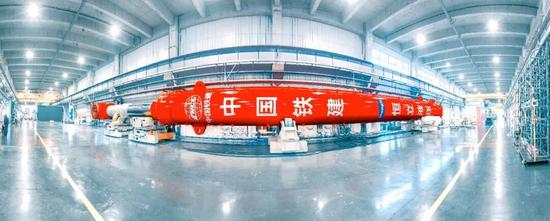

油缸調試

在制造過程中，項目團隊攻克了超大構件加工精度控制、超長活塞桿防變形、超大桿件涂層熔覆等一系列工藝難題，確保這一“超級油缸”在極限尺寸下仍具備極高的可靠性與耐久性。

該油缸的成功下線，進一步打破了國外在超大型液壓部件領域的技術壟斷，更展現出中國裝備制造業在精密加工與系統集成方面的卓越實力。

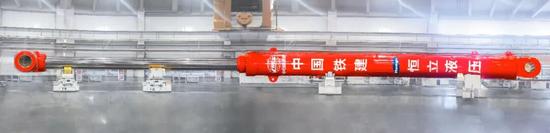

油缸全開狀態（全長50米）

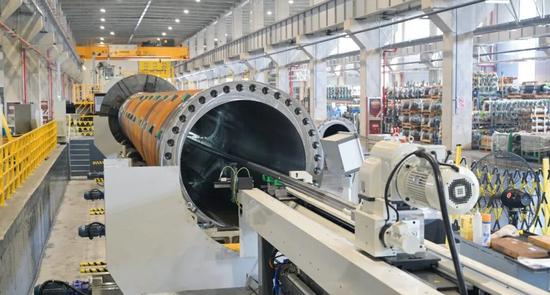

油缸缸殼加工

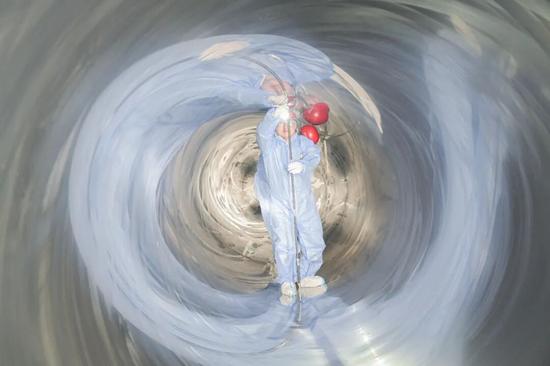

油缸缸殼內壁檢測

該油缸在全球范圍內首次將閉式能量回收系統應用于打樁船變幅作業，當樁架下放時可進行勢能回收，將油缸活塞桿在回收中產生的制動能量通過電機轉化為電能存儲，避免通過發熱全部消耗，實現高達40%的能耗回收。

該系統能夠根據打樁作業的實際負荷，智能切換“耗能”與“再生”模式，實現作業循環能效最優，大幅降低整體運行能耗，推動大型工程機械向綠色化、智能化方向邁進，成為中國制造向核心技術自主可控“智造”轉型升級的生動寫照。

動畫演示

閉式能量回收系統

為保證在油缸封閉高溫環境下活塞桿的耐久性，在活塞桿制造上，項目團隊配備國內最大的車磨一體床，攻克超細長活塞桿加工瓶頸，在一臺設備上集成精車、熔覆、精磨、拋光等全流程精加工工序，減少多次裝夾誤差，使24.6米長的活塞桿平直度誤差不超過0.2毫米，成功突破高速激光熔覆在超大桿件上的產業化應用難題。

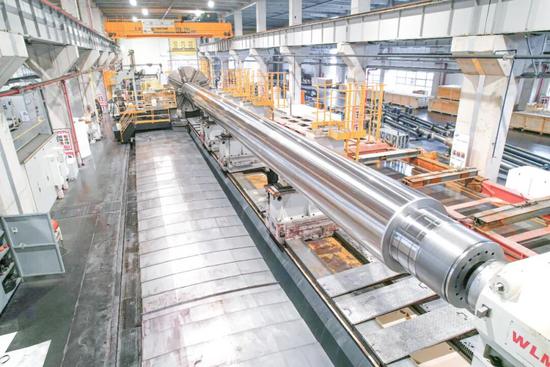

活塞桿加工（國內最大車磨一體床）

高速激光熔覆

全球在建最大打樁船“鐵建大橋樁1”號總長130.5米、型寬40.8米、型深8.4米，其作業水深可達70米，最大打樁徑7米、樁長超120米，可滿足復雜海洋工程的施工需求。

樁架結構、作業演示動畫

該船配置156米世界最高打樁架，同時創新采用“DP+錨泊”雙定位系統，實現厘米級打樁精度，具備樁架最高、作業水深最深、定位精度最高等多項世界領先性能

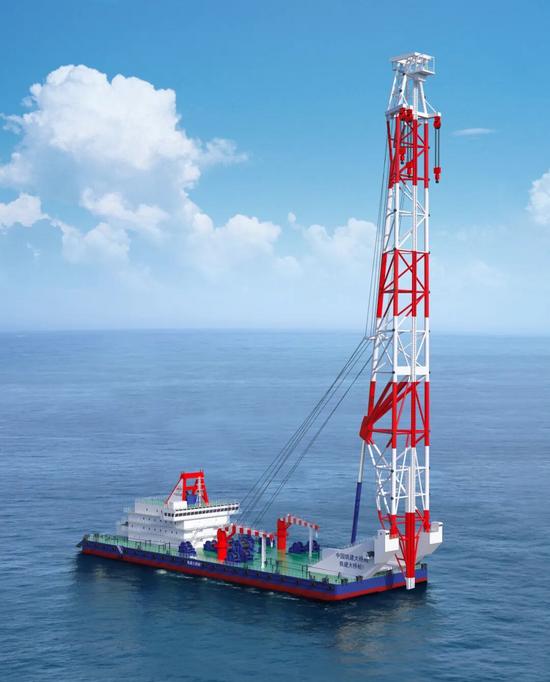

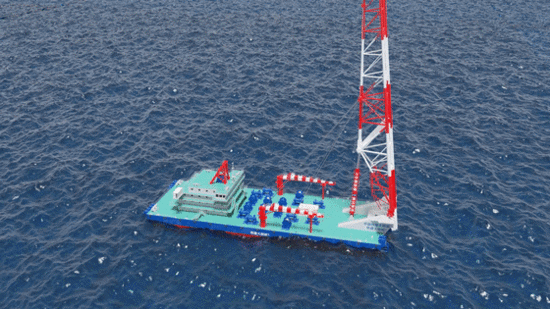

“鐵建大橋樁1”號效果圖

預計今年6月份，“鐵建大橋樁1”號將遠赴巴西，參與建設拉美最大跨海斜拉橋——薩爾瓦多跨海大橋，成為中國高端海工裝備服務全球基建的又一標志性工程。
