根據測量方法的不同，鋰離子電池內阻分為直流內阻和交流內阻。電池直流內阻的研究更有實際意義，因?yàn)樗?/span>歐姆阻抗、電化學極化阻抗、濃差極化阻抗等各部分的影響。在電池的使用過程中，隨著電池的老化，內阻也隨之發生變化，不同的老化因素會導致不同的內阻變化，因此可以用內阻作為參數來表征電池的壽命，分析電池老化的原因。

為了表征內阻的變化以及不同阻抗在內阻中的貢獻，廣泛采電化學阻抗譜(EIS技術研究鋰離子電池阻抗及電池老化過程中的阻抗變化作為無損測量技術，EIS測試可以在電池的整個生命周期進行，不需要對電池進行拆解就可以診斷電池的健康狀態SOH、SOC、內部溫度等信息，辨識電池老化過程中的阻抗演化規律，對于電池的優化設計提供數據。此外，EIS數據可以為等效電路模型辨識模型參數，確保電池管理系統能夠準確預測電池的狀態，為電池提供更合理的使用策略。

本文研究目的是采用高鎳-石墨鋰離子電池，考察電池在0.5C、1C、2C和階梯充電等充放電策略的循環性能，測試循環過程中的電池直流內阻，并采用EIS測量不同循環次數的阻抗，探究電池老化過程中內阻變化規律，通過電池阻抗的變化來分析電池可能的老化原因。

1 實驗

1.1 軟包電池制作

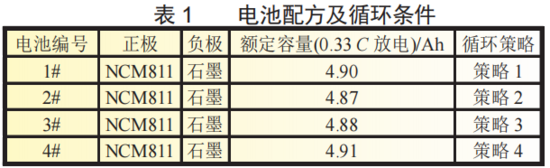

本文研究中所用電池為疊片軟包電池，正極采用NCM811材料，負極采用石墨材料。由于要測試4種不同倍充放電循環，電池相對應的編號為1#，2#，3#，4#，電壓使用區間2.5~4.2V，電池的相關信息見表1。

1.2 循環測試流程

循環測試流程：電池放置在恒溫箱內測試，恒溫25℃，采用Arbin BT-2000電池測試系統進行測試。4 種充放電策略如下：

策略1充電：0.5C恒流充電至4.2V，恒壓充電至截止電流為0.05C，靜置20min；放電：0.5C恒流放電至2.5V，靜置20min。

策略2充電：1C恒流充電至4.2V，恒壓充電至截止電流為0.05C，靜置20min；放電：1C恒流放電至2.5V，靜置20min。

策略3充電：2C恒流充電至4.2V，恒壓充電至截止電流為0.05C，靜置20min；放電：2C恒流放電至2.5V，靜置20min。

策略4充電：0~10%SOC，1C恒流充電；10%~40%SOC，2.9C恒流充電；40%~50%SOC，2.4C恒流充電；50%~60%SOC，2.0C恒流充電；60%~80%SOC，1.5C恒流充電；80%~100%SOC，1C恒流充電至4.2V，恒壓充電至截止電流為0.05C；充滿電后靜置20min；放電：1C恒流放電至2.5V，靜置20min。

以上4種策略重復進行循環充放電至電池容量保持率為80%。

1.3 EIS和直流內阻測試流程

電池在進行不同策略循環過程中，4種策略每循環200次進行一次EIS測試和直流內阻測試。將電池放置在恒溫箱內測試，恒溫25℃，電池調整到SOC=50%后靜置4h再進行EIS測試，采用恒電位測量方法，交流電壓為1.5mV，頻率范圍為：10mHz~100kHz，測試設備為Gamry30KB OOS TER。

直流內阻測試流程為：將電池放置在恒溫箱內測試，恒溫25℃，電池調整到SOC=50%后采用1C電流放電15s，通過放電前后電壓計算直流內阻。

2 結果與討論

2.1 不同倍率的循環性能

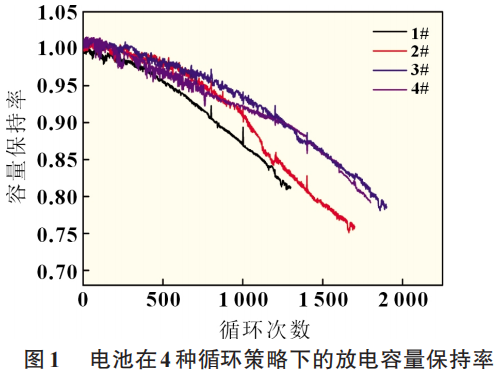

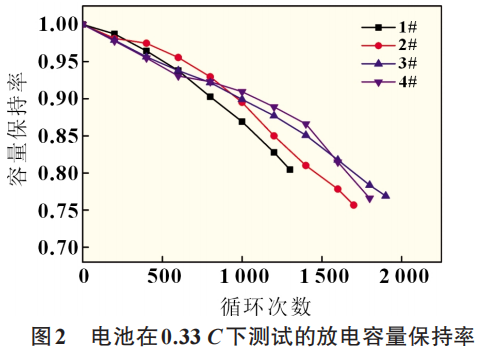

在溫度為25℃，采用4種不同循環策略條件對電池進行了近2000次循環測試。圖1是電池在4種循環策略下的放電容量保持率。圖2是每200次循環在0.33C倍率下測試的放電容量保持率。圖2在0.33C標定的容量衰減趨勢與圖1一致。從圖1可以看出，1#電池在0.5C倍率下循環1300次后，容量保持率為81.2%；2#電池在1C倍率下循環到1300次，容量保持率為82.8%；3#電池在2C倍率下循環到1300次，容量保持率為89.4%；4#電池在階梯充電策略下循環到1300次，容量保持率為89.6%。

循環測試結果表明，1#電池在0.5C倍率循環時電池容量衰減速率最快，3#電池在2C倍率循環和4#電池階梯充循環容量衰減速率接近，電池在這兩種策略下循環性能最好，2#電池在1C倍率循環時比2C衰減快，但比0.5C衰減慢，也就是電池循環倍率越小，容量衰減速率越快。造成這種趨勢的原因如下：首先，在低倍率循環時，電池單次循環充放電的時間更長，比如0.5C充放電的時間為1C的兩倍，所以按循環次數來對比的話，表觀上表現出低倍率循環性能更差，如果按電池使用時間來對比，低倍率循環的電池壽命更長。

其次，由于電池循環的進行，電池的內阻也會增長，充放電時的極化會增大，因此電池在高倍率充電時，電池的充電電壓很快就會到達截止電壓4.2V，負極材料不會完全嵌鋰，正極材料不會完全脫鋰，活性材料結構會更穩定，有利于延長材料壽命，容量衰減會變緩；同樣放電時，高倍率的放電電池電壓會快速下降到截止電壓2.5V，電池的放電深度較小，同樣有利于延長材料壽命，容量衰減也會變慢，也就是電池在高倍率下類似于淺充淺放，因此對于電池的壽命更有利。

2.2 EIS分析

圖3是電池在不同循環次數的電化學阻抗譜的測試結果，從圖中可以看出，循環前期尤其是前600次循環，阻抗譜圖中的半圓弧在減小，這部分與電化學反應時的電荷轉移阻抗相關，這意味著循環前期電荷轉移阻抗呈下降趨勢，導致電池總阻抗下降，這與直流內阻的測試結果一致。電池循環到600次后，電池阻抗開始增加，循環至容量保持率80%附近時，可以看出阻抗的增加非常明顯。

圖 3 不同循環策略循環過程中的電化學阻抗譜

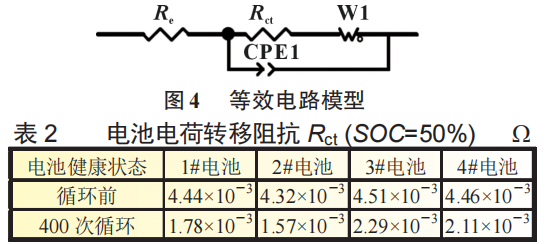

采用如圖4所示的等效電路模型分別對電池循環前和循環400次的電化學阻抗譜進行擬合，主要目的就是通過擬合來研究電荷轉移阻抗的變化，擬合結果見表2。從擬合結果可以看出，電池在4種循環策略進行循環充放電時，在400次循環的電荷轉移阻抗相比循環前降低，這也導致了圖5中直流內阻的減小。

2.3 直流內阻分析

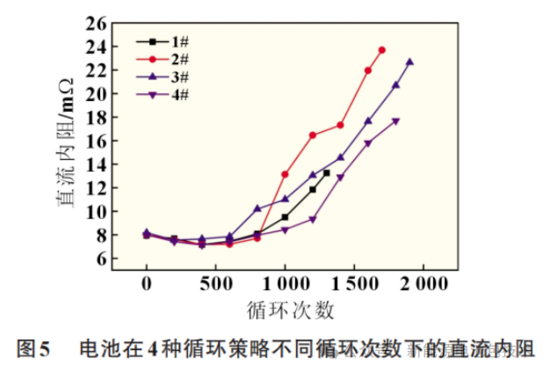

圖5是電池在4種循環策略循環過程中的直流內阻測試結果，結果表明在不同循環策略時，前600次循環電池都表現出內阻略有下降，不同策略的電池內阻相差不大，從600次后，隨著循環的進行，內阻呈持續增加的趨勢，說明電池的極化越來越大。

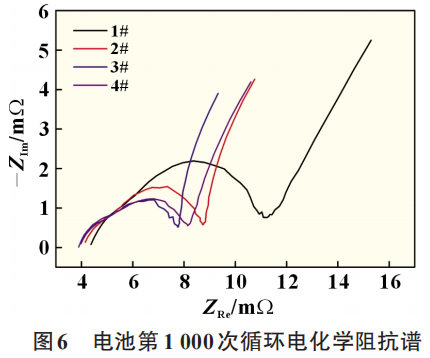

從圖5中可以看出，從1000次循環開始，電池內阻增長速度變快，根據內阻增長值排序依次為2#(1C)>3#(2C)>1#(0.5C)>4#(階梯充)。圖6為電池在4種循環策略條件下第1000次循環的電化學阻抗譜。從圖6可以看出，4種不同循環策略電芯的電化學阻抗譜中半圓弧大小依次為：1#>2#>4#>3#，這部分與電化學反應時的電荷轉移阻抗相關，不同循環倍率下的電荷轉移阻抗差別較大，尤其是在0.5C循環的1#電芯電荷轉移阻抗最大。

根據文獻，電池內阻主要包括電子阻抗、離子阻抗、接觸阻抗、電荷轉移阻抗。根據圖5的直流內阻數據，對于本文的電化學體系電池，可知循環后期(1000 次后)電荷轉移阻抗并非直流內阻中決定因素。一般來說，循環過程接觸阻抗不會有較大的變化，因此本文中直流內阻隨循環的進行應該與電子阻抗和離子阻抗相關。電子阻抗與極片的導電網絡相關，而離子阻抗與極片的孔隙率和電解液的電導率相關。電池在不同倍率循環后，極片狀態差異較大。在較大倍率循環時，活性材料在脫嵌鋰的過程中所受的應力較大，可能會導致活性材料和極片發生破裂，破壞導電網絡，影響電子導電；如果極片發生破裂或者電解液在極片表面發生副反應，會導致極片孔隙率的降低，影響鋰離子在極片中的遷移，進而影響離子導電。

結合圖1和圖5來看，循環后2#電池的容量衰減速度快、內阻增長明顯，說明在1C循環后，極片劣化嚴重，而3#和4#由于充放電深度比1#電池要小，極片的劣化會減緩，該規律與文獻中的研究一致。由于1#電池在較低的倍率下循環，活性材料在脫嵌鋰的過程中所受的應力較小，活性材料和極片發生破裂的程度不嚴重，內阻的增長可能與 SEI膜和CEI膜的增厚相關性較大。

3 結論

本文采用三元體系電池研究在0.5C，1C，2C和階梯充下的循環性能，根據測試結果按照循環次數進行對比，電池在2C和階梯充電策略的循環性能最好，2C循環1900次后容量保持率為78.6%；在階梯充電策略下循環到1800次，容量保持率為79.2%。同時在循環過程中還測試了電池的直流內阻與EIS，從直流內阻數據可以發現隨著循環的進行，內阻呈先略下降再增長的規律，并且階梯充電的內阻增長最小。通過EIS的研究，電池阻抗隨循環的進行與直流內阻保持一致的規律，即先下降后增長。通過本文研究可以發現，階梯充電是比較合適的充放電策略，既能保證較快的充電速度，同時還能延緩電池的衰減。

文獻參考：史金濤, 余傳軍, 李倩. 鋰離子電池在不同倍率循環的阻抗特性研究[J]. 電源技術, 2021, 45(11):4.
