帶式輸送機是煤礦生產作業的重要設備，因經常處于高負荷運轉狀態，容易發生跑偏、撕裂、礦井火災等事故?；谲壍朗窖矙z機器人，通過搭載雙光云臺，實時采集輸送帶跑偏、異物、物料流量、撕裂及托輥異常等數據信息；采用機器學習和深度學習方法相結合，提出一種面向帶式輸送機場景的視覺識別和分類方法，提高了帶式輸送機的高效智能感知和礦用巡檢機器人的智能化水平，降低了煤礦非計劃停機的安全生產損失。

文章來源：《智能礦山》2025年第12期“學術園地”欄目

第一作者：張國鳴，現任神華北電勝利能源有限公司儲運中心經理助理兼檢修部經理，主要從事維修電工、機電一體化的相關研究工作。E-mail：814595685@qq.com。

通訊作者：趙紅菊，高級工程師，主要從事煤礦機器人智能化、電機伺服控制、開關電源開發等相關研究工作。E-mail：zhaohj2020@126.com

作者單位：神華北電勝利能源有限公司；中煤科工機器人科技有限公司

引用格式：張國鳴，王文龍，于福軍，等. 面向煤礦帶式輸送機場景的視覺識別和分類方案[J].智能礦山，2025，6(12):86-89.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

由于不同場景礦業環境的復雜性，在煤炭、礦石、礦渣等生產過程中，帶式輸送機作為一種連續輸送設備，經常發生帶面跑偏、異物、堵塞、撕裂等異常。受井下惡劣環境影響，發生異常時，現有人工巡檢存在發現不及時、范圍有限等問題，易發生輸送帶帶面損壞，甚至引發嚴重的煤礦事故。因此，采用智能化裝備代替人工，實現對帶式輸送機場景的全方位監測。

礦用軌道巡檢機器人可有效解決人工巡檢存在的諸多弊端，搭載雙光云臺沿軌道巡檢輸送帶巷的周邊環境，實時將視頻上傳到計算端，遇到異常情況及時報警。

礦用機器人智能化視覺識別和分類包括圖像分類、圖像分割、目標檢測等算法，在復雜的煤礦井下場景得到應用。以礦用巡檢機器人為平臺，通過分析帶式輸送機存在的各種異?，F(xiàn)象，提出基于視覺的識別與分類方法，實現對帶式輸送機的高效、智能化監測。

巡檢機器人視覺識別場景

針對帶式輸送機常見發生的故障種類，巡檢機器人搭載雙光云臺，通過云臺獲取視頻流，實時監測輸送帶運行狀況，機器人巡檢主要包括以下7種識別場景。

圖1 巡檢機器人視覺識別場景分類

（1）輸送帶帶面跑偏

帶面跑偏是帶式輸送機的多發問題，是帶式輸送機故障的主要誘因。輸送帶跑偏會造成輸送機堆煤現象，進一步存在引起運輸巷封堵、輸送帶摩擦斷裂、礦井火災等事故風險。巡檢機器人搭載帶面跑偏識別算法，對帶式輸送機帶面進行持續健康檢測，降低煤礦及復雜運輸場景的安全事故發生。

（2）輸送帶異物

部分輸送帶損壞是由錨桿、槽鋼等鐵器或大塊矸石等非煤異物進入輸送帶造成，輸送帶在運輸過程中主要的異物包括大塊煤、石頭、錨桿、鐵器、矸石等。實時檢測帶式輸送機上異物并及時剔除，減少異物對輸送帶損壞，可有效防止輸送帶撕裂事故發生。

（3）輸送帶撕裂檢測

輸送帶是帶式輸送機最重要也最容易損壞的部分，有效減少輸送帶撕裂是保障帶式輸送機正常運轉的重要一環。輸送帶縱向撕裂會引起輸送帶局部溫度過高，增加引發火災的概率。

（4）物料流量檢測

帶式輸送機物料流量檢測是對大型礦用企業進行智能化和信息化改造的重要舉措。受礦產開采過程影響，帶面物料流容易出現偏心、斷續等現象，導致輸送帶秤、核子秤等接觸式檢測的結果存在偏差。

（5）堵料檢測

輸送帶面物料流在運動過程中任何部位的結構設計不合理，物料流中摻雜大煤塊或者大石塊均會導致堵料現象發生，在料倉下部易發生堵料。

（6）托輥異常

托輥是帶式輸送機的核心部件，當發生高熱、抖動、脫落等異常時，將失去支撐傳送帶和降低阻力的作用，易引起輸送帶撕裂及輸送帶燃燒，長距離運輸和托輥數量在日常巡檢及定期維護需要大量的人力和物力。

（7）粉塵灑落

帶式輸送機運輸過程中存在粉塵灑落的情況，需要工人定期清掃，在復雜礦井環境中增加了人力成本。

巡檢機器人視覺功能和分類研究

根據上述7類視覺識別場景，設計面向帶式輸送機場景的視覺識別和分類方案。

（1）輸送帶帶面跑偏

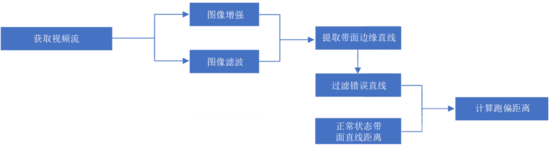

針對輸送帶帶面跑偏場景設計識別方案，巡檢機器人輸送帶運行狀態的視頻流，圖像預處理后，采用傳統圖像識別方法，對比輸送帶實時狀態和預先處理好的正常狀態，對比差的結果實現偏移檢測，輸送帶帶面跑偏識別流程如圖2所示。首先通過視頻流獲取實時圖像，將圖像進行增強和濾波處理，利用霍夫變換提取輸送帶邊緣，再過濾掉錯誤直線，設定輸送帶未跑偏時的閾值，最后將檢測直線與閾值做差得到跑偏距離。

圖2 輸送帶帶面跑偏識別流程

（2）輸送帶異物檢測功能

不同場景的輸送帶異物主要由大塊煤、石頭、錨桿、矸石等組成。巡檢機器人輸送帶運行狀態的視頻流，通過異物檢測算法檢測出異物。針對輸送帶異物檢測場景設計輸送帶異物檢測方案，輸送帶異物檢測識別流程如圖3所示。首先在試驗場地的輸送帶上放置可能出現的各種異物，采集多角度、多位置、多種光線環境下的圖像并標注，數據擴充后用于訓練YOLOv5目標檢測網絡，獲得用于檢測帶式輸送機上異物的網絡權重；然后使用訓練權重對巡檢機器人輸送帶狀態實時視頻流進行預測，得到輸送帶帶面異物的坐標和分類；最后將實時獲取的圖像同時進行二值化，提取物體的輪廓，使用輪廓內像素個數衡量物體體積；最終使用YOLOv5目標檢測網絡和輪廓提取算法的結果，將二者的結果標注在圖像上。

圖3 輸送帶異物檢測識別流程

（3）輸送帶縱撕檢測

采用輔助激光器完成輸送帶縱向撕裂檢測，在帶式輸送機滾筒位置安裝激光器，巡檢機器人進行定點拍攝，拍攝激光線位置，輸送帶撕裂檢測識別流程如圖4所示。首先按順序進行顏色過濾、二值化與圖像細化，將圖片轉換為激光曲線部分為白色，其余部分為黑色的二值化灰度圖；對圖像矩陣的列進行遍歷，計算白色像素斷開的最大距離，當此距離超過閾值后，即認為輸送帶有完全撕裂的缺口。

圖4 輸送帶撕裂檢測識別流程

（4）物料流量檢測

使用深度學習的帶式輸送機物料流量檢測方法，實現帶式輸送機物料流量檢測的智能調整上料。首先獲取巡檢機器人輸送帶運行狀態的視頻流，對物料圖像進行校正、分割和增強預處理；構建基于深度學習的Unet分割網絡，獲得用于檢測物料流量的網絡權重；最后計算出物料流在輸送帶帶面上的占比來判斷流量的大小。帶式輸送機物料流量檢測識別流程如圖5所示。

圖5 輸送帶物料流量檢測識別流程

（5）堵料

針對輸送帶堵料檢測場景，設計輸送帶堵料檢測識別流程如圖6所示。首先使用幀差法，將連續視頻中相鄰兩幀灰度化圖像中的相同位置的像素值相減并取絕對值，得到幀差圖像；設定閾值并對幀差圖像進行二值化處理，得到圖像中運動物體的掩模圖像；最后通過狀態判斷出是否堵料，堵料的嚴重程度。

圖6 輸送帶堵料檢測識別流程

（6）托輥狀態檢測

通過掛載巡檢機器人攝像機，采用目標檢測網絡YOLOv5提取彩色托輥位置圖，并映射到相應熱力圖上，使用CRNN網絡識別熱成像圖的最高最低溫度數值，建立熱成像圖上像素值與溫度的對應關系模型，計算由步驟一預測出的托輥區域溫度，并標記在原圖像上，輸送帶托輥異常識別流程如圖7所示。

圖7 托輥異常檢測識別流程

（7）粉塵灑落檢測

巡檢機器人通過巡檢粉塵灑落的過程及灑落在地面上的粉塵來綜合判斷灑落的位置和大小。首先采集多角度、多位置、多種光線環境下粉塵灑落過程及灑落在地面的煤堆、粉塵堆等圖像，再使用深度網絡目標檢測模型對數據進行模型訓練，預測實時檢測粉塵灑落狀態，最后得出粉塵灑落評價，粉塵灑落檢測識別方案具體流程如圖8所示。

圖8 粉塵灑落檢測識別流程

結 語

針對現有帶式輸送機存在的跑偏、撕裂、異物等各種異?，F(xiàn)象，基于礦用巡檢機器人，研究了帶式輸送機場景的視覺識別與分類方法，給出了輸送帶跑偏、輸送帶異物檢測、輸送帶撕裂檢測、物料流量及堵料狀態檢測、托輥異常和粉塵灑落等功能的具體算法實現方案。采用該系列視覺識別與分類方法，可實現對不同場景的帶式輸送機的智能化檢測，保證煤礦生產運輸安全。
