摘要

為破解受限空間煤矸分選難題、推進智能化礦井建設，研發基于智能干選機(TDS)技術的受限空間智能選矸機器人，通過智能感知、緊湊裝備與動態控制技術融合，實現狹窄場景高效分選。設備適配直徑小于3.2 m、高度小于3.5 m的受限空間，處理25~300 mm粒級煤矸時易選煤分選率超99%、難選煤分選率達95%以上。在平煤股份天宏選煤公司、十二礦的應用中，替代了人工降本增效，以多維度智能化設計成為礦井智能化升級的關鍵支撐，為同類場景提供可復制的智能化改造方案。

文章來源：《智能礦山》2026年第1期“專題報道：機器人技術創新與應用”

第一作者：王滿，正高級工程師，現任中國平煤神馬控股集團有限公司煉焦煤資源綠色開發全國重點實驗室執行副主任，主要從事煉焦煤資源開采與加工的相關研究工作。E-mail：wangman_w@163.com

作者單位：中國平煤神馬控股集團煉焦煤資源綠色開發全國重點實驗室；江西省通訊終端產業技術研究院有限公司

引用格式：王滿，梁韜，孫景閣，等. 受限空間TDS智能選矸機器人的研發與應用實踐[J]. 智能礦山，2026，7（1）：59-64.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

在智能化礦井建設中，煤矸分選是連接開采與加工的核心環節。井下洗選硐室、洗煤廠老舊狹窄車間等受限空間，存在人工分選安全風險高，常規設備體積大無法進駐，普通機械分選精度不足等問題。

智能干選機（TDS）在地面開闊場景驗證了高效性，但需針對受限空間進行智能化升級?；诖耍邪l(fā)受限空間TDS智能選矸機器人，解決設備進得去、分得出的基礎問題，通過感知、裝備、控制的全鏈條智能化設計，成為智能化礦井建設中“小空間大智能”的典型實踐，為受限場景智能化改造提供新思路，受限空間立式X光智能選矸機器人研究思路如圖1所示。

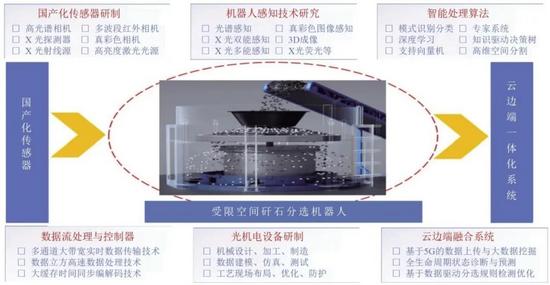

圖1 受限空間立式X光智能選矸機器人研究思路

受限空間TDS選矸機器人技術架構

在國家煤礦智能化升級與煤炭洗選高質量發展政策驅動下，中國平煤神馬控股集團煉焦煤資源綠色開發全國重點實驗室聯合湖南大學機器人視覺感知與控制技術國家工程研究中心、河南中平自動化股份有限公司，歷經5年技術攻關，構建“感知-決策-執行-工藝”四位一體的智能化技術架構，突破受限空間裝備適配性、復雜環境穩定性、動態工況精準性等行業痛點，研制出3代具有完全自主知識產權的TDS智能選矸機器人成套裝備，為受限空間煤矸分選提供了高端智能化解決方案，包含感知、分析、決策、執行等流程，以及機械設計、軟件算法、電氣等多個模組，立式X光智能選矸機器人的整體技術路線如圖2所示。

圖2 立式X光智能選矸機器人的整體技術路線

1.1 多模態協同感知技術架構

針對受限空間粉塵濃度高、煤流波動大、光照條件差導致的感知精度低問題，構建“雙能X光+可見光+質量+紋理”多維度協同感知體系，形成高穿透探測-動態補償校正-智能認知推理的感知技術鏈，解決傳統單一感知手段漏檢率高、抗干擾能力弱的行業難題。

（1）雙能X光高穿透感知模塊

聯合湖南大學研發高頻雙能X光探測單元，選用200 kV/800 W醫用級X光射線源，相比傳統工業級160 kV射線源，穿透能力提升25%，可精準識別25～300 mm全粒級煤矸（涵蓋末煤、塊煤、大塊矸石）；搭配0.8 mm像素間距的碲鋅鎘（CZT）高敏感探測器，圖像采集幀率提升至50 fps，同步精度控制在±1 ms內，確保煤流帶速達2.5 m/s時無漏檢。針對受限空間粉塵易附著探測器的問題，設計脈沖式壓縮空氣吹掃+負壓防塵腔的雙重防護結構，有效避免粉塵侵入，探測器數據可靠率從傳統設備的92%提升至98.5%。

（2）多源數據動態融合算法

開發時空同步-特征對齊-權重優化的3階融合算法，解決多傳感器數據異構性難題。通過GPS+慣性導航實現X光探測器、可見光相機、質量傳感器的時空同步，采用卷積神經網絡（CNN）提取X光密度特征、可見光紋理特征。

煤的黑亮光澤與矸石的灰白粗糙紋理、質量傳感器的煤流負荷特征，構建特征向量引入注意力機制動態優化各特征權重，當煤流堆疊時提升X光與質量特征權重，當粉塵干擾時增強可見光紋理特征占比，實現復雜工況下特征互補。在河南平寶煤業有限公司現場應用期間，應用情況與試驗模擬數據相吻合，該算法使難選煤分選率從傳統TDS技術的90%提升至95.2%，易選煤分選率穩定在99.3%以上，較行業同類設備平均水平高3%～5%，使用效果良好。

（3）認知推理型智能識別模型

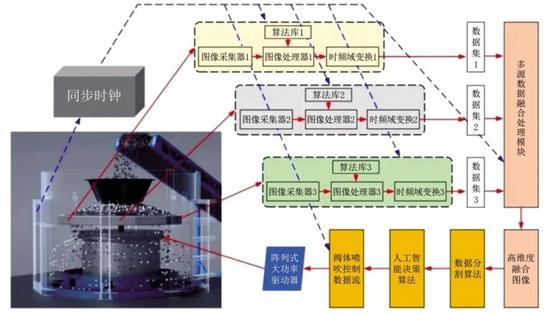

針對受限空間小樣本、強噪聲、煤質多變場景，研發知識庫驅動+在線自學習的認知推理算法。構建煤矸石成像機理知識庫，融入煤巖成分、密度分布、表面紋理等12類常識性知識，形成2 000+條推理規則；采用半監督對比學習算法，僅需500組標注樣本即可完成模型初始化，后續通過實時采集的煤矸數據在線更新模型參數，每月迭代1次，模型泛化能力提升40%。在平頂山天安煤業股份有限公司（簡稱平煤股份）十一礦應用中，針對煤質灰分波動±3%的工況，模型識別準確率為97%以上，解決傳統模型需大量標注樣本、煤質變化后精度驟降的痛點。認知推理型智能識別模型原理如圖3所示。

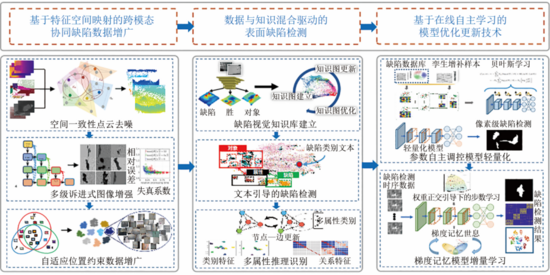

圖3 認知推理型智能識別模型原理

1.2 緊湊型智能裝備集成設計

針對井下洗選硐室、老舊車間等場景的尺寸約束，通常寬度小于8 m、高度小于9 m，采用立式循環架構+模塊化集成設計，突破傳統臥式選矸設備長徑比大、運輸安裝難的局限，形成適配性強、部署效率高、環境耐受性優的核心裝備體系。

（1）立式循環分選結構創新

摒棄傳統進料-探測-剔除的臥式線性流程，設計頂部進料-中部環形探測-底部分區剔除的立式循環結構。進料模塊采用3層傾斜式智能抖料機構，通過離散元法（DEM）仿真優化篩板孔徑與排布，實現煤流均勻分布；探測模塊采用環形平行布局，將X光射線源與探測器環繞于直徑2.8～3.2 m的立式煤流通道外側，探測覆蓋角度360°，橫向占用空間較臥式設備減少60%；剔除模塊集成500個MAC高速電磁閥，呈環形陣列分布于探測模塊下方，通過流場仿真優化氣閥噴氣角度與壓力，確保矸石剔除準確率達98%以上。設備整體尺寸控制為直徑小于3.2 m、高度小于3.5 m，可通過井下副井運輸，適配80%以上的受限空間場景。

（2）模塊化智能集成方案

基于功能解耦-模塊標準化-接口通用化的原則，將設備拆分為進料抖料模塊、多模態探測模塊、高速剔除模塊、智能控制模塊4大核心模塊，各模塊獨立設計、統一接口。進料模塊含智能抖料機構與溜槽，適配帶寬1.0～1.6 m的輸送帶；探測模塊集成X光射線源、CZT探測器、可見光相機，設備總質量小于8 t，支持快速插拔更換；剔除模塊含環形氣閥陣列與風壓調節系統，氣閥故障可單獨更換；控制模塊含工控機、PLC、5G通信單元，支持遠程參數配置與故障診斷。模塊間采用快插式機械接口與以太網工業總線連接，現場組裝僅需3天，相較傳統臥式設備需7天減少安裝周期。最小寬度為1.2 m，可通過狹窄通道運輸，解決受限空間設備進不去、安裝周期長的行業痛點。

（3）極端環境適應性設計

針對受限空間高瓦斯、高粉塵、高濕度、溫度波動大的惡劣條件，構建防爆-防塵-防潮-耐溫的四重防護體系。設備外殼采用12 mm厚Q235防爆鋼板，焊接處通過超聲波探傷檢測，電氣部件均符合GB 3836.1—2010《爆炸性環境第1部分：設備通用要求》中的Ex db I Mb防爆等級，可在瓦斯?jié)舛取?%的井下環境安全運行；所有接口采用IP65密封標準，控制箱內部設計正壓通風系統，防止粉塵與濕氣侵入；電子元件選用-20～60 ℃寬溫型號，X光射線源配備水冷散熱系統，確保設備在-20 ℃極寒、60 ℃高溫、90%濕度環境下連續穩定運行，無故障運行時間（MTBF）達800 h以上，遠高于行業平均的500 h。

1.3 動態聯動實現無人值守

全流程智能控制系統的動態自適應算法，實時聯動煤流負荷與設備運行參數，當煤流超額定值時，自動降低抖料速度并提升氣閥剔除頻率，確保分選率波動≤2%；故障自診斷系統實時監測20項設備參數，出現異常時自動報警并切換備用模式，無故障運行時間大于800 h。

搭建云邊端一體化智能監控平臺，通過F5G網絡將分選率、煤流負荷、故障信息等數據實時上傳至地面調度中心，支持遠程參數調整與故障排查。受限空間內僅需1名巡檢人員定期檢查，替代傳統18名人工分選崗位，實現地面遠程監控、井下無人作業的智能化運行模式，降低了人員安全風險，一體化煤矸石智能分選機器人系統如圖4所示。

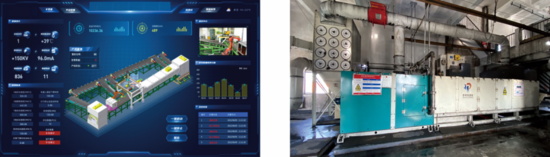

圖4 一體化煤矸石智能分選機器人系統

1.4 3代樣機迭代升級成果

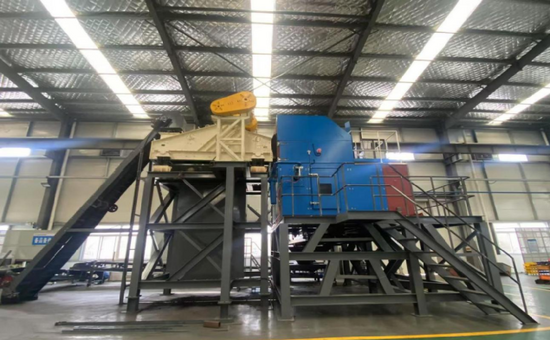

歷經5年技術打磨，完成3代樣機的迭代優化。2020年完成初代樣機，實現基礎尺寸適配與核心分選功能，處理能力150 t/h，分選精度92%；2022年第2代樣機優化感知算法與結構設計，引入多源融合技術，處理能力提升至200 t/h，分選精度達97%；2024年完成第3代樣機，融入AI智慧體與全流程監控功能，搭載數字孿生預診斷模塊，處理能力突破350 t/h，分選精度為99%，難選煤分選率達95.2%，受限空間立式X光智能選矸機器人（3代機）如圖5所示。

圖5 受限空間立式X光智能選矸機器人（3代機）

智能化礦井建設的典型應用

2.1 老舊車間的智能化改造升級

平煤股份天宏選煤公司3號分選車間為2005年建成的老舊設施，空間狹窄且工藝落后，是智能化礦井建設中的難點區域。引入受限空間TDS智能選矸機器人后，通過以下3大智能化改造亮點實現突破。

（1）工藝智能銜接，機器人進料口與原有輸送帶、出料口與破碎機/矸石倉智能對接，無需大規模改造車間布局，快速融入現有生產流程。

（2）數據智能聯動，機器人運行數據接入公司智能調度平臺，與原煤產量、煤質檢測數據實時交互，實現分選環節與全流程的智能協同。

（3）運維智能高效，通過遠程監控平臺實現設備參數遠程調節，故障預警響應時間縮短至5 min，較人工巡檢效率提升80%。

應用后，車間處理能力從60 t/h提升至180 t/h，分選精度提升13%，年減少煤炭浪費1.2萬t，老舊車間從人工密集型升級為智能高效型，成為智能化礦井建設中“舊場景煥新能”的典型案例。

2.2 井下受限空間的智能化閉環運營

平煤股份十二礦三水平采區為高瓦斯區域，洗選硐室空間狹窄且安全要求高，此前因缺乏適配裝備，矸石需提升至地面分選，不符合智能化礦井“井下閉環、降本安全”的建設方向。引入2臺受限空間TDS智能選矸機器人后，設備全面采用Ex db I Mb級防爆設計，完全符合GB 3836.1—2010《爆炸性環境第1部分：設備通用要求》及煤礦井下防爆安全規范，從硬件構造到控制邏輯構建全維度防爆體系。

智能選矸機器人外殼選用厚度為12 mm的Q235防爆鋼板，關鍵焊縫經超聲波探傷檢測確保密封性能，內部電氣腔室采用隔爆結構分區設計，將X光射線源驅動模塊、主控制器、高壓氣閥驅動器等核心電氣部件與外部瓦斯環境物理隔離，防爆間隙嚴格控制在0.2 mm以內；所有電氣元件均選用煤礦專用防爆型產品，包括防爆電機、防爆傳感器、防爆接線盒等，接線端口配備防爆密封接頭，電纜敷設通過阻燃防爆穿線管防護，設備接地電阻經實測控制在4 Ω以內，從源頭杜絕電氣火花產生。受限空間TDS智能選矸機器人構建3方面的智能化應用亮點。

（1）安全智能聯動，機器人與硐室瓦斯傳感器實時交互，瓦斯?jié)舛瘸?.8%時自動停機并開啟排風，實現設備-環境的智能安全防控。

（2）工藝智能閉環，分選后的矸石直接進入井下矸石倉，經破碎硐室粉碎后回填，無需地面運輸，形成開采-分選-回填的井下智能化閉環。

（3）數據智能賦能，設備運行數據與礦井智能開采系統聯動，根據采區矸石產出量動態調整分選參數，保障全流程產能匹配。

應用后，節省矸石運輸成本252.5萬元/年，回收煤炭增加銷售收入975萬元，硐室作業人員從6人減至2人，瓦斯暴露風險降低67%，實現“安全、高效、低碳”的智能化運營，為高瓦斯礦井受限空間智能化改造提供標桿。

智能化礦井建設的推廣經驗與展望

受限空間TDS智能選矸機器人的應用實踐，為智能化礦井建設積累3大核心經驗。

（1）需求導向的智能化設計，圍繞受限空間“小、惡、變”的場景特點，針對性開發智能感知、緊湊裝備與動態控制技術，避免大而全的盲目智能化。

（2）數據貫通的智能化協同，將機器人數據接入礦井現有智能系統，實現分選環節與開采、運輸、洗選全流程的數據聯動，避免“信息孤島”。

（3）梯度推廣的智能化落地，先在天宏選煤、十二礦等典型場景驗證，通過總結標準化方案推廣至同類礦井，降低智能化改造門檻。

未來，隨著智能化礦井建設深入，設備將向3個方向升級。

（1）“數字孿生+分選”，構建設備-煤流-環境的虛擬模型，實現分選參數智能優化與故障提前預判。

（2）“微型化+智能化”，研發直徑<2.5 m的微型機器人，適配井下掘進工作面等極狹窄空間。

（3）“低碳化+智能化”，通過X光機變頻控制、氣閥節能模塊，將單位處理量能耗降至0.5 kW·h/t以下，助力智能化礦井實現綠色低碳的目標。

結 語

受限空間TDS智能選矸機器人以感知精準、裝備緊湊、控制智能的核心優勢，解決了受限空間煤矸分選難題，成為智能化礦井建設中“小場景大突破”的關鍵載體。在天宏選煤、十二礦的應用實踐表明，通過針對性的智能化設計，老舊車間、井下硐室等傳統難點區域，實現了從人工到智能、從低效到高效的轉型。未來，隨著技術持續迭代與推廣，將為更多礦山的受限空間智能化改造提供支撐，助力智能化礦井建設實現全流程覆蓋、全場景智能的目標。
