在大盾構隧道施工中，箱涵拼裝曾長期面臨效率低、精度差、工作強度大的挑戰。傳統工藝依賴人工作業，單環拼裝耗時長達30分鐘，甚至可能出現誤差，隧道內的高危作業環境更是讓人捏把汗。

如今，由鐵五院自主研發的“黑科技”——大盾構箱涵拼裝智能精調設備將破解這些難題。它不僅能顯著提升拼裝效率與精度，更以“國內領先、國際領跑”的技術實力，為行業難題提供了創新解決方案。

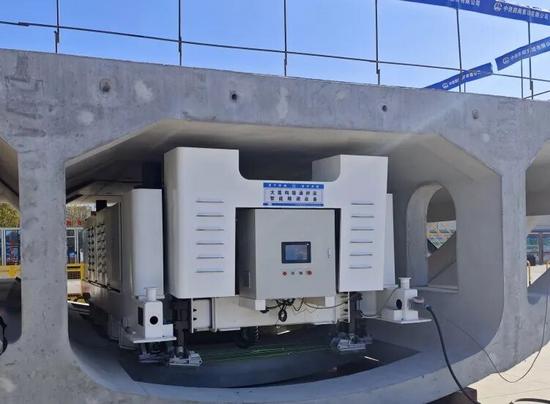

箱涵精調機吊運

四大新突破，賦能“黑科技”

箱涵作為管片內側的預制弧形結構，一般在盾構完成掘進后，作為圓形隧道的“托底”構件，用于形成內部通道、分隔空間、承載軌道或路面等，常見為 “口” 字形或 “三口” 弧形件。在原有施工工藝中，盾構掘進在推進過程里，平板車將箱涵運輸至盾構機處，再由盾構機配套的吊機進行吊運、拼裝、對位，最后由人工操作吊機調整箱涵姿態、進行校準。

而這款新裝備的“黑科技”，藏在四個核心突破里：

全程無人化，安全又省心：從箱涵的位置精確測量、頂升調姿到精調對位，全程智能控制，無需人工干預。不僅告別了隧道內高危作業，還把單環精調拼裝時間由30分鐘壓縮到7分鐘左右。

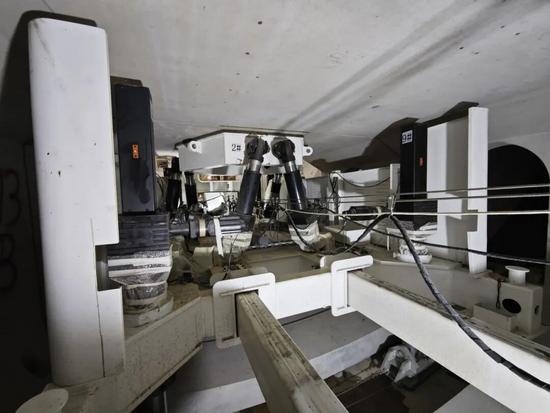

設備自動精調

毫米級精度，比頭發還細：運用六自由度調節技術+AI算法實時校準，拼裝誤差≤0.5毫米，相當于一根頭發絲的直徑，遠超傳統工藝±5毫米的精度，完美解決箱涵錯臺、破損問題。

節能又輕便，綠色又靈活：創新采用并聯式電動結構，設備自重從傳統的35噸降到15噸，總功率從150千瓦減至24千瓦，還能實現電瓶供電，既省電又方便，并適配大坡度隧道等復雜場景。

模塊化設計，兼容多規格：設備兼容多規格箱涵，可快速拆裝適配多種場景，通過螺桿、蝸輪蝸桿搭配電機剎車的“三級自鎖”，更適應大坡度隧道使用，提升復用率與可靠性。

效益大提升，掌握“硬實力”

這款設備的“硬實力”，用效果說話：

經濟效益：在某項目實際應用中，節省人工和設備成本，減少返工損耗，平均每米折算可節省1000元左右。

安全效益：全自動化操作實現施工“零事故”，成型隧道率先通過國鐵集團首件驗收，洞內行車舒適度大幅提升。

成果豐厚：授權國際發明專利1項，申報國內發明專利1項，授權實用新型專利2項，授權軟件著作權2項，獲得江蘇省地下空間學會科學技術獎一等獎、中國城市科學研究會優秀作品獎，相關成果被鑒定為國際領先。

智裝顯身手，擦亮“金名片”

京濱鐵路應用場景

目前，大盾構箱涵拼裝智能精調設備已成功在京濱鐵路、深汕鐵路等項目現場應用，它不僅解決了傳統施工的痛點，更推動鐵路隧道建造向“智能化、綠色化、高效化”轉型，為行業提供了可復制的智能建造方案。

近年來，鐵五院已自主研發、打造出包括懸灌造橋機、智能軌排精調機、大盾構箱涵拼裝智能精調設備在內的一系列智能建造裝備，形成了具有行業辨識度的“智能建造裝備品牌”，有力提升了企業競爭力、科技成果傳播力與專業品牌影響力。展望未來，五院技術研發團隊將持續推動品牌走向行業深處、邁向海外市場，致力將智能裝備產品打造為中國鐵建乃至國資央企的“拳頭產品”，不斷擦亮“中國智造”的金名片。
