近日，中央廣播電視總臺CCTV4《新質引擎》專題片熱播。在“城市魔法師”篇章中，一條穿山越嶺、橫跨長江的高速公路畫卷徐徐展開——這正是中國十九冶承建的重慶開州至云陽高速公路（江龍高速）。它的亮相，不僅向全國觀眾展現了我國基建領域的磅礴偉力，更講述了中國十九冶充分發揮基礎設施路橋隧品牌優勢，創新發展新質生產力，成功攻克山區大跨度橋梁和復雜地質條件隧道施工技術難關，讓天塹變?yōu)橥ㄍ镜膴^斗故事。

復興長江大橋

作為渝東北地區“三橫一縱”交通網中的縱向大通道，江龍高速主線全長70公里。中國十九冶承建其中的36.4公里關鍵路段，呈現出“溝深坡陡便道險、山高隧長地質難、橋多柱高跨天塹、深挖路塹邊坡險”四大挑戰。

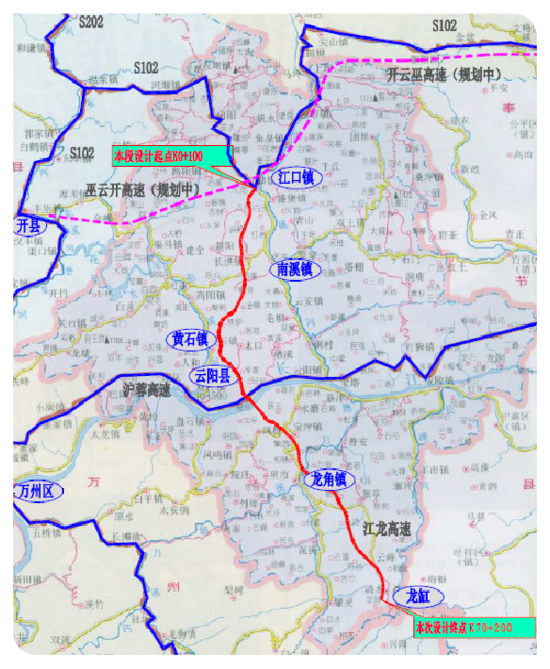

江龍高速項目線路平面圖

面對這場與山水的“硬核對話”，中國十九冶的建設者們以“智造”為刃，大力發展新質生產力，于深山峽谷間書寫攻堅克難的筑路傳奇。

攻克貓道施工技術難關

構建空中作業“生命線”

江龍高速橋隧相連，超過70%的路段由橋梁和隧道構成，堪稱在“地質博物館”里穿行。而其控制性工程，主跨達1208米的復興長江大橋，更是長江上游跨度最大的鋼箱梁懸索橋，也是整條高速成敗的關鍵。

復興長江大橋

在復興長江大橋的建設過程中，貓道作為主纜架設、梁體吊裝等關鍵工序的作業平臺和安全通道，其結構設計與實際受力狀態至關重要。該橋的貓道采用三跨連續式結構，其邊跨平面線形呈外八字形，與主橋軸線夾角為1.009°，大大增加了貓道的設計及施工難度。

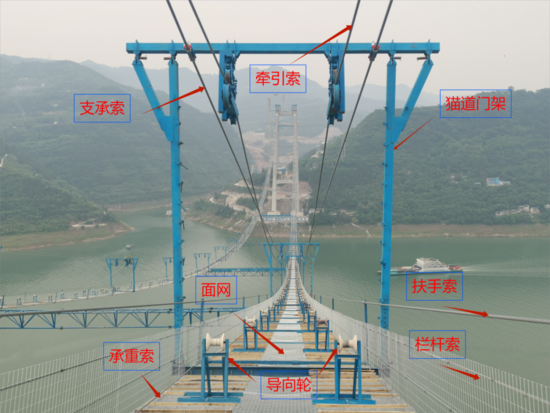

貓道構造圖

為滿足施工要求，貓道承重索需要保持距主纜中心線鉛垂距離在1.5-1.7米之間，這對索長精度提出了極高要求。然而，采用傳統手工計算及現有仿真計算貓道承重索無應力索長時，存在明顯弊端，阻礙了行業類貓道施工數智化轉型及貓道設計施工技術水平的有效提升。

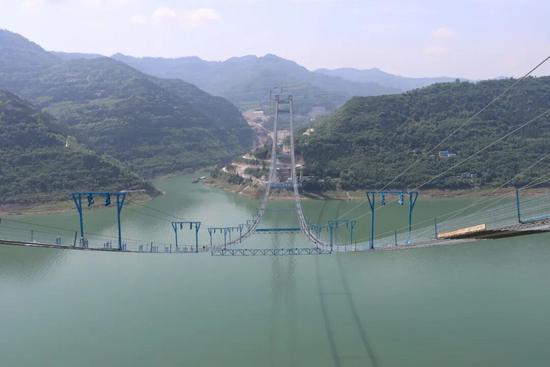

復興長江大橋貓道

為解決這些問題，中國十九冶成立技術攻關團隊，采用精細化數值建模技術，構建1:1實體仿真模型，將貓道系統細致地離散為索單元、梁?jiǎn)卧㈣旒軉卧?，?chuàng)新性地采用了“漸進式收斂建模”方法，有效解決了大型索結構仿真模型計算經常不收斂的問題。

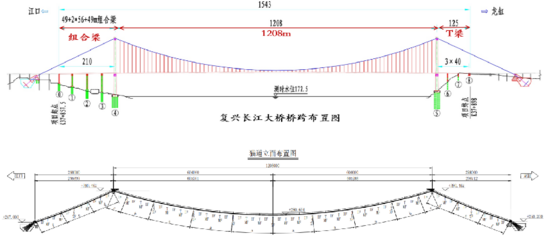

復興長江大橋橋跨及貓道立面布置圖

借助這一模型，項目團隊成功實現了“一次調索，精準到位”的現實需求，顯著提高施工效率與安全性，為貓道施工的數字化建造與實時監控提供了堅實數據支撐。

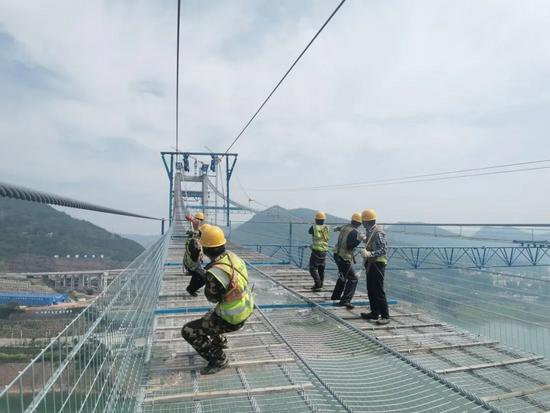

工人正在進行復興長江大橋貓道施工

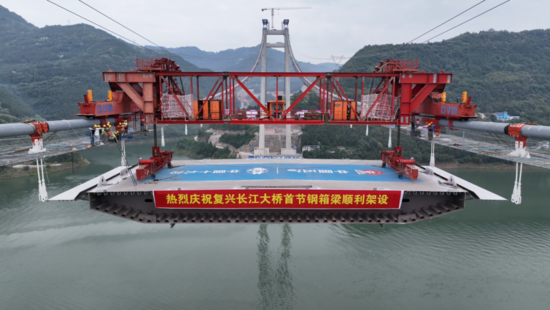

復興長江大橋首節鋼箱梁吊裝

一系列先進技術的應用，不僅能有效保障貓道線形的精準度，為施工人員營造更舒適的作業條件，還成功取消了貓道的下拉裝置，大幅減少了預埋件與臨時構件的施工，顯著降低了高空作業風險。此外，該模型覆蓋設計、檢算、施工模擬、監控支撐全流程，為同類大跨徑懸索橋提供了可復制的數智化建造方案，有力推動貓道施工從“經驗驅動”向“數據驅動”轉型。

巧妙應用虹吸原理

成功馴服隧道涌水

中國十九冶承建了江龍高速10座主線隧道，占承建線路總里程的48.8%。這些隧道堪稱“地質博物館”，穿越了紅層砂巖、低瓦斯煤系地層、石膏巖層等西南地區典型的特殊地質。

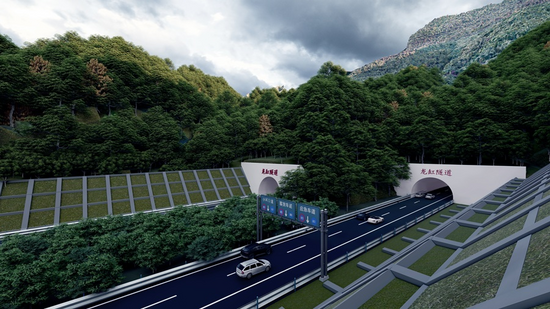

龍缸隧道出口效果圖

其中，龍缸隧道是這場“地下攻堅戰”里最難突破的關卡。該隧道全長2561米，地處巖層破碎區，洞身多處出露含煤地層，穿越承壓富水破碎帶，進出口掌子面涌水頻發，安全隱患大，施工難度高。

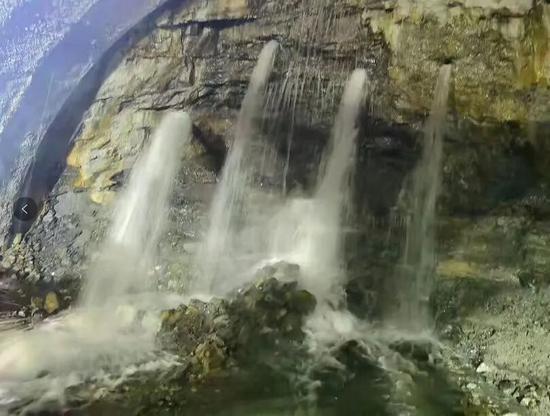

龍缸隧道穿越富水構造破碎帶

為解決反坡排水難題，項目團隊首創使用虹吸式排水方法進行排水。通過布設虹吸排水管和真空泵，減少傳統抽水設備和集水井的使用，依托虹吸原理將集水裝置中的水自動排至隧道外部，實現了智能、綠色低碳排水。

攻克施工組織難關

在黃金航道上“跳舞”

復興長江大橋位于繁忙的黃金航道，施工組織堪稱“在刀尖上跳舞”。其中第一道關隘——先導索過江，就足以寫成一個驚險的故事。復興長江大橋南主塔高200米，北主塔高215米，如何將第一根牽引索送上百米高空，橫跨1208米的長江？團隊設想了三個方案：用無人機拖曳、用火箭炮發射或用船舶牽引。經多方案比選、專家論證、BIM技術模擬等，最終采用拖輪拽拉法進行過江。

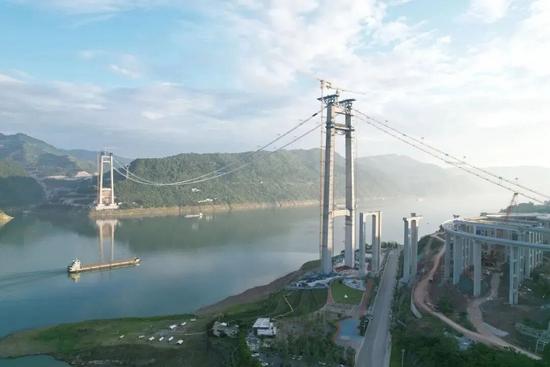

復興長江大橋南北主塔

2023年4月10日上午9時，在海事部門的全程護航下，由北主塔岸邊出發的船舶拽拉著先導索，經過1個小時的牽引，長達2000米的先導索成功橫跨1100多米的江面，與南主塔下方的鋼絲過渡索成功連接，并在南北岸塔頂卷?yè)P(yáng)機的配合下，提升至江面40米的高空。至此，先導索過江作業完成，雙塔成功實現跨江“牽手”。

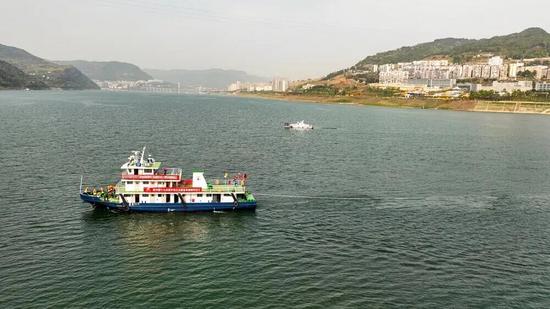

船舶牽引先導索過江

從復興長江大橋的“空中織線”到龍缸隧道的“地下馴水”，中國十九冶建設者以智慧和匠心突破了一項項技術難關，生動詮釋了“中國智造”的澎湃力量。

站在“十五五”規劃開局的新起點，中國十九冶將繼續以國家戰略需求為導向，深化智能建造與綠色施工技術攻關，推動基礎設施工程向更高效、更安全、更低碳的方向邁進。下一步，中國十九冶將以此次亮相央視《新質引擎》為契機，持續鍛造基礎設施領域全產業鏈服務能力，推動工程建設與信息技術、綠色技術深度融合，加快發展新質生產力，為繪就中國式現代化的宏偉藍圖貢獻更為堅實的基建力量。
