摘 要

礦井環境因復雜的地理?xiàng)l件和光照變化給機器人定位與建圖帶來挑戰。傳統的單一傳感器SLAM(激光SLAM或視覺SLAM)在此環境下存在局限性。筆者提出了一種激光-視覺-慣性多源緊耦合SLAM方法，結合激光雷達、視覺相機和IMU的優勢，解決了巷道結構激光退化問題和無光環境下視覺跟蹤失效的問題，通過外參標定實現多傳感器數據對齊，并設計了自適應視覺權重機制，動態判斷激光和視覺的可靠性。試驗表明：該方法在礦井環境中，定位誤差降低至1.2%(相比單一傳感器SLAM降低30%以上)，建圖精度提升25%，尤其在無光場景下仍能保持穩定的定位性能，提高了系統的適應性和魯棒性。

文章來源：《智能礦山》2025年第11期“礦山機器人技術創新與實踐特刊”

第一作者：張少剛，主要從事機器人、儀器儀表的相關研究工作。E-mail：tom.zhang@keep-think.com

作者單位：中國礦業大學；江蘇凱普信電氣技術有限公司；中煤科工機器人科技有限公司

引用格式：張少剛，王雷，陳步平，等. 面向礦井的激光 – 視覺 – 慣性多源緊耦合SLAM方法研究[J].智能礦山，2025，6(11)：113-117.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

礦井環境結構復雜、光照條件多變，移動機器人定位與建圖存在諸多挑戰，亟需解決煤礦機器人（如巡檢機器人、救援機器人、輸送機器人等）自主導航問題。SLAM技術是實現其精確定位與環境感知的核心關鍵。激光SLAM在幾何特征單一或重復的巷道中容易發生退化，視覺SLAM在弱光或無光環境中難以穩定運行，IMU雖能提供連續運動信息，卻存在誤差積累問題，單一傳感器方法難以滿足礦井環境下的精確定位需求。近年來，多傳感器融合SLAM方法受到廣泛關注，嘗試結合激光、視覺與慣性信息提升系統性能，但多數方法仍基于松耦合結構，未能實現多源信息的高效協同，難以應對礦井環境的極端復雜性。

針對上述問題，筆者提出一種激光-視覺-慣性多源緊耦合SLAM方法，構建統一優化框架，引入自適應視覺權重機制，充分發揮各傳感器優勢，在光照劇烈變化、幾何退化及無光場景下有效提升系統的定位精度與建圖魯棒性。

多傳感器標定與數據關聯

多傳感器融合SLAM的關鍵在于實現激光雷達、視覺相機與IMU數據的精確對齊。通過外參標定統一各傳感器坐標系，并采用有效的策略進行數據關聯，保證不同傳感器的數據能夠共同作用于SLAM系統。

（1）傳感器標定的目標是確定各傳感器之間的相對位姿（旋轉矩陣和平移量）。采用Autoware軟件進行激光雷達與相機的外參標定，通過標定板采集數據，輸入相機內參并識別角點，最終計算出旋轉矩陣與平移量。

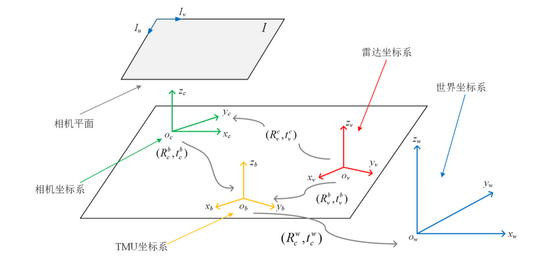

（2）數據融合過程中，需要將激光雷達、相機和IMU的坐標系統一。通過標定得到的旋轉矩陣與平移量，將激光雷達和相機的數據投影到IMU坐標系中，確保數據能夠在統一的坐標系統下進行處理。坐標系轉換原理如圖1所示，具體說明了通過旋轉矩陣和平移量將數據對齊。

圖1 坐標系轉換原理

（3）融合策略將激光雷達點云投影到相機平面，為視覺系統提供深度信息，彌補視覺SLAM中缺乏尺度信息的問題。視覺系統的位姿信息被用作激光SLAM的先驗信息，以優化點云匹配精度。通過此策略，視覺與激光SLAM的結合，提高了定位與建圖的精度。

（4）在礦井等復雜環境中，傳感器數據關聯存在噪聲和誤差，為解決此問題，引入了自適應視覺權重機制，根據信號光照強度動態調整視覺數據的權重。在光照較好時，視覺數據權重較大；在無光環境下，視覺數據權重減小，減少視覺SLAM的影響，該機制有效提高了系統的魯棒性。

多源融合SLAM算法設計

多源融合SLAM算法旨在結合激光雷達、視覺相機與IMU的數據，利用各自優勢，解決單一傳感器在復雜環境中的局限性?；诩す?視覺-慣性緊耦合的多源融合SLAM算法設計，主要包括系統架構、各子系統功能設計、數據融合流程。

2.1 多源融合SLAM系統架構

為提升定位精度與系統魯棒性，設計了雙子系統架構，包含激光-慣性子系統（LIO）和視覺-慣性子系統（VIO）。2個子系統并行工作，相互補充以增強整體系統的性能。LIO子系統在幾何特征豐富的環境中負責穩定的定位與建圖，VIO子系統利用視覺信息補充系統在低光或無光環境下的能力。

通過兩者的緊耦合融合，更好地適應在礦井等復雜環境中的變化。LIO和VIO各自獨立處理傳感器數據，并通過信息共享與優化相互提升。LIO子系統提供激光雷達的位姿估計，VIO子系統提供視覺與IMU融合后的位姿信息，兩者通過緊耦合優化進行融合，以獲得更為精確的位姿估計。

2.2 視覺-慣性子系統（VIO）

在VIO子系統中，相機首先通過圖像中的特征提取算法，如角點檢測或光流法，獲取特征點，并結合IMU數據進行位姿估計。由于相機無法直接提供深度信息，激光點云被投影到相機平面，提供尺度信息，彌補視覺SLAM中對深度信息的缺乏。

IMU數據通過加速度計和陀螺儀的測量為視覺系統提供補充，幫助估計位姿并減少視覺系統在低光或光照不均情況下產生的誤差。在光照良好的環境中，視覺系統的特征點提取較為精確，視覺權重較大；在光照不足環境下，圖像特征點質量下降，視覺權重減小，系統依賴激光雷達和IMU，確保定位精度和系統魯棒性。動態調整機制使得視覺-慣性系統自適應不同環境，優化定位精度。

2.3 激光-慣性子系統（LIO）

LIO子系統主要依賴激光雷達和IMU的數據進行高精度的定位與建圖。IMU通過預積分過程提供雷達的初始位姿估計，激光雷達通過對周圍環境的點云數據進行特征提取和匹配進行定位。IMU數據提供位姿先驗信息，用于去畸變處理，確保激光雷達點云數據的準確性。在激光雷達的位姿優化過程中，視覺系統位姿信息被用作先驗約束，幫助優化點云匹配精度，提高系統的定位準確性。

通過緊耦合的激光、視覺與IMU數據融合，LIO子系統在礦井等復雜環境中，有效解決激光雷達在幾何特征簡單或紋理不足場景下的退化問題，同時在無光或低光環境下，依賴視覺與IMU的輔助來維持系統的穩定性和精度。融合后的LIO子系統能夠提供穩定可靠的定位結果，尤其是在多變環境中，確保了系統的高魯棒性。

2.4 緊耦合優化與融合

LIO和VIO子系統通過緊耦合優化機制實現數據融合。在融合過程中，LIO和VIO分別提供位姿信息，并根據光照條件動態調整視覺數據的權重。激光雷達的位姿信息用于優化視覺SLAM中的點云匹配，視覺位姿信息則作為激光SLAM的先驗約束。通過目標函數的聯合優化，獲得最優機器人位姿。多傳感器融合SLAM的優化原理如圖2所示。激光雷達和視覺系統通過LIO和VIO子系統分別優化位姿，緊耦合優化后，兩者的位姿信息融合在一起，最終獲得準確的定位結果。

圖2 多傳感器融合SLAM的優化原理

性能評估與方法驗證

為了驗證激光-視覺-慣性多源融合SLAM方法在復雜環境中的實際表現，評估該方法在不同環境條件下的定位精度、建圖質量和實時性。

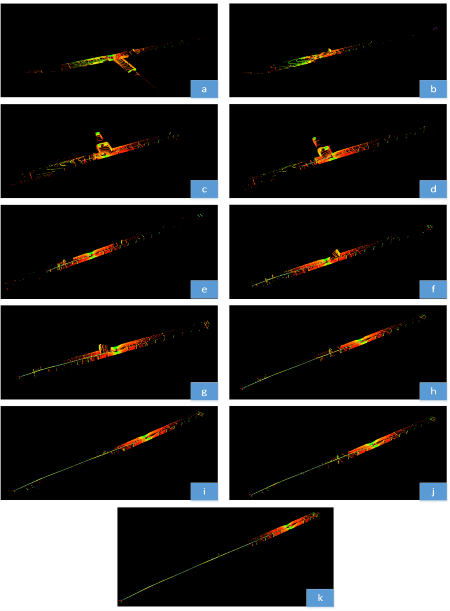

（1）在光照充足環境中，單一激光-慣性SLAM（LIO）系統的定位誤差較小，最大誤差為3.49%，建圖精度較高。相比之下，視覺-慣性SLAM（VIO）在光照良好的環境中也能提供較為準確的定位。當環境光照條件變化或光照不足時，VIO定位精度明顯下降，軌跡漂移明顯；多源融合SLAM系統在光照變化和幾何特征簡單的環境下表現出了較強的穩定性，定位誤差相比單一LIO和VIO系統降低了30%以上，表明融合方法可有效應對環境變化對定位精度的影響。在光照充足條件下，多傳感器融合SLAM模擬巷道建圖過程如圖3所示，（a）至為機器人從模擬巷道口進入，相機圖像由暗轉亮，視覺權重慢慢增加；（c）至光照強度慢慢變差視覺權重減小；（f）至再變亮；（h）至再變暗。

圖3 多傳感器融合SLAM模擬巷道建圖過程

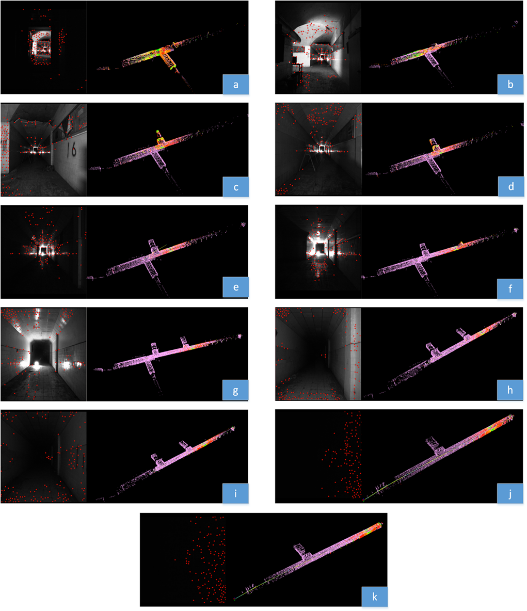

（2）在幾何退化環境中，單一LIO系統定位精度下降，特別是在礦井環境中，幾何特征重復且紋理較少的情況下，激光雷達定位結果容易受到退化影響。通過引入視覺系統約束，融合SLAM有效彌補了激光雷達的退化，提高了定位精度。通過視覺點云約束，視覺與激光雷達的緊耦合優化減少點云配準誤差，提升建圖精度。在幾何退化環境下，融合SLAM的建圖誤差顯著低于單一LIO系統，驗證了視覺信息在解決激光雷達退化問題中的作用。多傳感器融合SLAM局部地圖和軌跡如圖4所示，（a）至為機器人從模擬巷道口進入，相機圖像由暗轉亮，視覺權重慢慢增加；（c）至光照強度慢慢變差視覺權重減??；（f）至再變亮，（h）至再變暗，表明在幾何退化環境中，融合SLAM與單一LIO的建圖誤差對比，顯示出融合方法的明顯優勢。

圖4 多傳感器融合SLAM局部地圖和軌跡

（3）在無光環境下，視覺系統性能會受到極大影響，VIO系統無法提供穩定的定位信息。激光-視覺-慣性多源融合SLAM系統，在無光環境下可穩定運行。IMU和激光雷達提供了足夠的運動信息，視覺系統的輔助角色主要是在關鍵時刻通過深度信息補充，提高系統魯棒性。激光雷達和IMU的緊耦合優化保持了系統在定位精度和建圖質量上的優勢，確保了無光環境下的連續運行。多傳感器融合SLAM軌跡對比如圖5所示，表明在無光環境下，融合SLAM與單一VIO的軌跡對比，凸顯了融合方法在無光環境中的穩定性。

圖5 多傳感器融合SLAM軌跡對比

綜上，實驗評估表明激光-視覺-慣性多源融合SLAM方法在復雜礦井環境中，尤其是在光照變化、幾何退化和無光場景下性能優越。融合SLAM通過充分利用激光雷達、視覺相機和IMU的互補優勢，在提升定位精度和建圖質量的同時，確保了系統在各種極端環境中的魯棒性和穩定性。

總 結

（1）在礦井環境中，傳統的單一傳感器SLAM方法受到光照變化、幾何退化等因素的限制，導致定位精度和建圖質量不穩定。為解決此問題，提出了一種激光-視覺-慣性多源緊耦合SLAM方法，結合激光雷達、視覺相機和IMU的數據，充分利用各自的優勢，提升系統的定位精度和建圖效果。

（2）多源融合 SLAM 在煤礦井下的環境條件下，特別是在光照變化劇烈、幾何退化以及無光環境下，具有較強的魯棒性和穩定性。在光照變化較大的環境中，融合SLAM相較于單一傳感器SLAM，定位誤差降低了約30%，在幾何退化場景中，視覺系統有效地抑制了激光雷達的退化問題，提升了建圖精度。

（3）未來研究將著力解決動態環境下的實時感知與定位優化、多機器人協同建圖與定位技術、長期運行中的地圖更新策略等關鍵問題。通過融合毫米波雷達等新型傳感器，開發輕量化算法架構，進一步提升系統在粉塵、水霧等惡劣環境中的適應性。

#機器人#定位與建圖#多源融合#SLAM#激光雷達#機器視覺#IMU
