在礦山、鋼鐵、化工等行業，散裝料場的物料計量是企業運營管理的難題之一。庫存物料數據直接關系到企業財務核算，多數企業仍采用人工盤庫方式，技術人員需手持檢測儀器多方位測量計算，存在測量誤差大、作業效率低、人員安全風險大等問題，難以滿足企業精準管理需求。

文章來源：《智能礦山》2025年第12期“革新·改造”欄目

作者簡介：陳烜，高級工程師，現任常熟天地煤機裝備有限公司副總經理，主要從事工藝及金屬材料方面的相關研究工作。E-mail： chenxuan1008@sina.com

作者單位：常熟天地煤機裝備有限公司

引用格式：陳烜.面向煤炭倉儲的激光自動盤庫系統研發與應用[J].智能礦山，2025，6(12):54-58.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

隨著礦山生產企業加速邁向信息化、智能化時代，實現庫存物料科學、快速、精準盤點，已成為企業發展的必然趨勢，具有以下3個方面的優勢。

（1）運用先進數字化測量技術，精準采集物料數據，提升測量精度，降低盤庫誤差，為企業成本核算與財務統計筑牢數據根基，推動精細化成本管控落地。

（2）通過自動化作業流程，減少人工依賴，實現減員增效，降低企業生產成本，從源頭消除人工操作的安全隱患，提升安全生產水平。

（3）依托信息化構建的科學盤庫體系，有效解決企業局部技術落后與整體發展不匹配的矛盾，驅動企業管理向數字化、智能化轉型升級。

激光自動盤庫系統總體方案設計

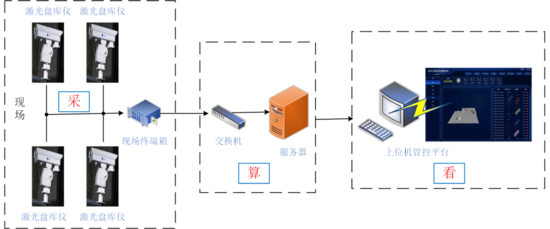

激光自動盤庫系統采用模塊化設計架構，主要由數據采集模塊（采）、智能計算模塊（算）、可視化交互模塊（看）3個核心單元構成，分別完成現場物料信息采集、服務器數據建模運算及上位機終端可視化呈現功能，激光自動盤庫系統總體方案設計如圖1所示。

圖1 激光自動盤庫系統總體方案設計

數據采集模塊搭載工業級高性能激光雷達與伺服云臺組合裝置，通過云臺傳動實現360°全視界無盲區掃描覆蓋。由于采用了激光雷達掃描技術，單次完整掃描周期<10 min，可對直徑100 m范圍內的堆垛物料進行厘米級精度三維建模，同步采集點云數據密度為10 000點/m，確保物料輪廓、體積等關鍵參數的精準獲取。

為精準滿足金屬礦山對同一棚倉內不同物料堆的自動化識別需求，激光自動盤庫系統在現場部署工業級高清攝像儀，依托自主研發的物料智能識別AI算法，精準識別鐵礦石、銅礦石等3類以上物料的光譜特征與形態學特征，通過三維建模實現單物料堆儲量動態核算，并自動生成進出庫臺賬與庫存預警，將傳統2 h盤庫流程縮短至30 min，以視覺感知+智能算法推動礦山物料管理向數據驅動的智能化、精細化運營升級。

煤量體積測算技術開發

激光自動盤庫系統運用先進的激光雷達技術，高頻次、高精度全方位三維掃描煤堆，快速且準確地采集煤堆及周邊復雜環境的高密度點云數據。獲取數據后，將原始點云數據直接輸入經過自主優化改進的Point-Net神經網絡中，再通過深度卷積與特征提取，利用強大的模式識別能力，精準區分和有效分割煤堆點云數據與地面、輸送設備等其他物體的點云數據，篩選出僅含有煤堆的純凈點云數據。

在此基礎上，采用經典的Delaunay三角劃分算法，網格化處理獲取的煤堆點云數據，構建精確的三維空間幾何模型。通過對模型進行嚴密的積分計算，得到精準的煤堆體積數據，平均誤差<3%，具備較好的可靠性與準確性。借助高效的數據傳輸與可視化技術，實時更新體積數據動態，在用戶端界面直觀顯示，方便用戶隨時查看與管理，煤量體積計算顯示界面如圖2所示。

圖2 煤量體積計算顯示界面

軟件平臺架構設計

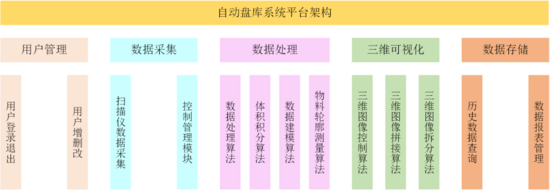

軟件平臺采用模塊化設計，由用戶管理模塊、數據采集模塊、數據處理模塊、三維可視化模塊及數據存儲模塊5個核心模塊有機組成，軟件平臺架構如圖3所示。

圖3 軟件平臺架構

（1）用戶管理模塊依托完善的權限管理機制，全面負責用戶的注冊登錄、安全退出以及權限動態調整等操作，確保系統訪問安全有序。

（2）數據采集模塊作為系統感知外界的“觸角”，精準控制激光雷達與云臺設備協同運作，高效完成物料點云數據的掃描采集任務，并以穩定、快速的傳輸鏈路將原始數據輸送至數據處理模塊。

（3）數據處理模塊是系統的“智慧中樞”，先對采集的點云信息進行降噪濾波、精準分割等預處理，再運用自主研發的先進算法，實現高精度的三維建模與體積測算。

（4）三維可視化模塊憑借強大的圖形渲染技術，支持用戶對三維模型進行流暢的自由旋轉、靈活移動與無級縮放操作，使用戶全方位、多視角觀察物料堆，為物料的科學堆放與高效管理提供直觀指導。

（5）數據存儲模塊采用高效的數據管理策略，支持歷史數據的快速檢索與深度分析，根據用戶需求生成多樣化的數據報表，為決策制定提供堅實的數據支撐。

激光自動盤庫系統UI界面設計

4.1 激光自動盤庫系統顯示界面

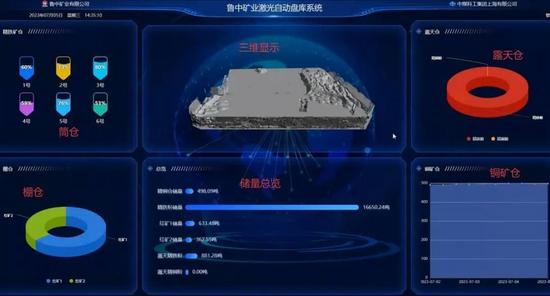

激光自動盤庫系統UI顯示界面主要由三維可視化區域、儲量總覽區域、各類型礦倉存儲容量顯示區域3個部分構成，激光自動盤庫系統UI顯示界面如圖4所示。

圖4 激光自動盤庫系統顯示界面

（1）三維可視化區域采用先進的圖形渲染技術，支持用戶對料堆模型進行流暢的自由旋轉、無級放大與縮小操作，使用戶能夠從任意角度、任意距離全方位觀察料堆形態，為物料的科學規劃與合理堆放提供直觀的視覺指導。

（2）儲量總覽區域以簡潔明了的數值形式，實時呈現各礦倉內物料的精確儲量，為生產計劃制定、成本核算等經營活動提供關鍵數據支撐。

（3）各類型礦倉存儲容量顯示區域，通過可視化圖表，清晰展示不同礦倉的存儲容量占比情況，當存儲容量超出預設閾值范圍，系統將觸發智能報警機制，以醒目的提示和警示聲音及時通知相關人員，保障倉儲管理的安全性與高效性。

4.2 激光自動盤庫系統控制界面

激光自動盤庫系統控制界面整體設計以用戶便捷操作為核心，采用簡潔直觀的交互布局。用戶可以通過一鍵式操作，快速實現盤煤作業的啟動與停止，提升操作效率；也可靈活設置定時定點參數，精準執行物料盤庫任務，滿足多樣化的作業需求。

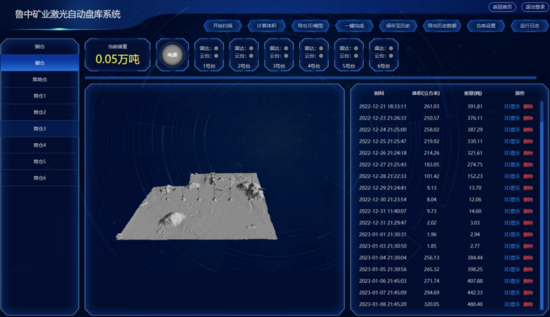

激光自動盤庫系統配備了智能上電自檢功能，在設備啟動時，全面自動檢測激光雷達、云臺等關鍵設備的供電及通信狀態，并以清晰明了的可視化界面實時展示檢測結果。當監測到設備狀態異常，系統觸發報警機制，同時在界面高亮標注故障設備及具體異常信息，幫助用戶迅速定位問題，及時采取應對措施，確保系統運行的穩定性與可靠性，激光自動盤庫系統控制界面如圖5所示。

圖5 激光自動盤庫系統控制界面

現場應用情況

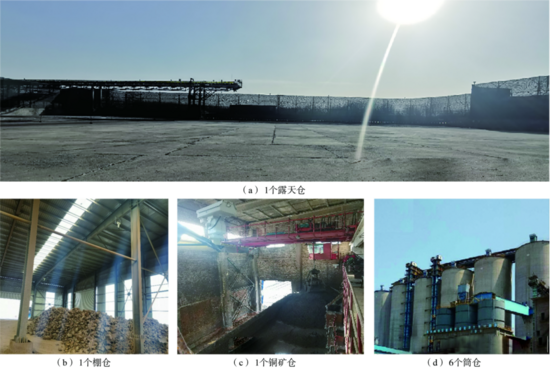

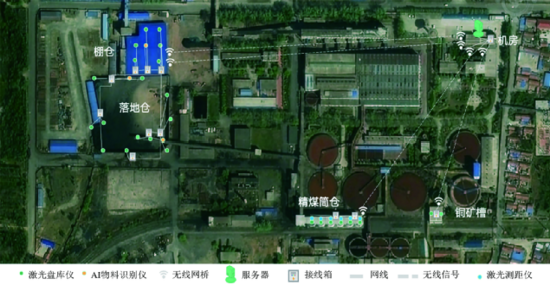

魯中礦業有限公司（簡稱魯中礦）以鐵礦石采選、加工、銷售為主營業務，鐵礦石總儲量達3億t，是國有大型地下黑色冶金礦山企業。魯中礦目前擁有鐵精礦倉6個、棚倉1個、露天倉1個以及銅礦倉1個，魯中礦現場安裝示意如圖6所示。為保證掃描無死角，每個筒倉安裝激光雷達1臺、棚倉安裝激光雷達6臺、露天倉安裝激光雷達11臺、銅礦倉激光雷達2臺，魯中礦雷達布局示意如圖7所示，經過1年的穩定運行與實際應用驗證，主要取得3個方面的應用優勢。

圖6 魯中礦現場安裝示意

圖7 魯中礦雷達布局示意

（1）激光自動盤庫系統運用激光掃描儀，對料場進行高頻率斷面掃描作業獲取高密度數據，單次盤庫時間<30 min，顯著提升采集效率。

（2）激光自動盤庫系統操作流程便捷，依據現場復雜多變的環境狀況靈活調整掃描參數與策略。掃描數據經專業軟件算法進行系統化分析處理，精準完成料場體積測算與物料庫存計量。

（3）激光自動盤庫系統的可視化功能，將采集數據轉化為直觀立體的3D可視化圖形，計量人員掌握料場、料倉的實時狀態；測量結果支持以定制化報表形式輸出打印，便于數據留存與查閱。

總 結

（1）激光自動盤庫系統運用先進三維掃描技術采集海量點云數據，快速高效獲取堆體三維數字化信息并精準還原真實場景。通過多點激光雷達拼接技術消除復雜場景下單一激光掃描儀的盲區，實現散裝物料實時盤庫。

（2）激光雷達的自動盤庫系統單次盤點掃描時間< 30 min，測量誤差率<3%。通過自動化作業，降低人工操作強度、提升盤庫效率，實現減員增效，為倉儲管理數字化升級提供技術支撐。

（3）通過自研的自動防塵除塵功能解決了筒倉高粉塵環境的掃描可靠性難題，借助融合高清視覺圖像的AI物料識別技術，突破了礦倉多物料混合式自動化獨立盤庫的瓶頸，可為行業提供高精度智能化盤庫解決方案。
