系列純鋁白合金、系列鋁銅合金、系列鋁錳合金、系列鋁硅合金、系列鋁鎂合金、系列鋁鎂硅合金、系列鋁鋅鎂合金。

系列純鋁合金

常用牌號：1050106010701100

機械及物理性能

抗拉強度≥75MPa

條件屈服強度≥35MPa

硬度HB30-45

延伸率12.

系列鋁銅合金

系列為典型的硬鋁合金，其成份比較合理，綜合性能較好。除CuMg也是主要合金元素，CuMg能提高合金的強度和硬度，但影響延伸率。其特點是強度高，有一定的耐熱性，可用作150℃以下的工作零件。溫度高于125℃時其強度比7075合金還高。熱狀態(tài)、退火和新淬火狀態(tài)下成形性能比較好，熱處理強化效果明顯，但熱處理工藝要求高。

常用牌號：20242A12）、LY12LY112A112A14LD10）、2A17等。

機械及物理性能

抗拉強度≥425MPa

條件屈服強度≥275MPa

硬度HB120-145

延伸率14.

系列鋁錳合金

鋁錳合金是應(yīng)用廣泛的一種防銹鋁，這種合金強度不高，比工業(yè)純鋁稍高些，不能熱處理強化，故采用冷加工方法提高它的力學(xué)性能；Mn元素既能提高合金力學(xué)性能，又不使耐蝕性下降。在退火狀態(tài)有很好的塑性，在半冷作硬化時塑性尚好，冷作硬化時塑性低，耐蝕性好，焊接性良好，可切削性能不良。

常用牌號：3A2130033103300430053105

機械及物理性能

抗拉強度≥140-200MPa

條件屈服強度≥115MPa

硬度HB35-45

延伸率12.

系列鋁硅合金

該系列合金中通常硅含量在4.5-6.0%之間。屬建筑用材料，機械零件鍛造用材、焊接材料；低熔點、耐蝕性好，具有耐熱耐磨特性。

常用牌號：404340474134434032.。其中40434047是應(yīng)用最廣的焊接填充材料牌號。

系列鋁鎂合金

在不可熱處理合金中強度良好、耐蝕性、可切削性良好。陽極氧化處理后表面美觀。電弧焊性能良好。系鋁合金中主要合金元素為鎂，具有良好的抗蝕性與可焊接性能，以及中等強度。

常用牌號：5A065A05508357545052500550865182等。

機械及物理性能

抗拉強度≥270MPa

條件屈服強度≥120MPa

硬度HB45-75

延伸率≥12.

系列鋁鎂硅合金

系列鋁合金代表6061主要含有鎂和硅兩種元素，故集中了系列和系列的優(yōu)點。

應(yīng)用范圍包括交通工具如汽車行李架、門、窗、車身、散熱片等。

常用牌號60056351606060616063607061816082

機械性能

牌號

狀態(tài)

抗拉強度（MPa

屈服強度（MPa

延伸率（

硬度（HB

6061

T6

290-310

240-270

10-12

95

6063

T6

215-245

170-210

8-12

75

6082

T6

290-320

250-280

8-12

100

6005A

T6

260-285

215-250

8-12

90

系列鋁鋅鎂合金

常用牌號：70757A047A097A527A05等。

機械及物理性能

抗拉強度≥572MPa

條件屈服強度≥503

硬度HB150

延伸率12.

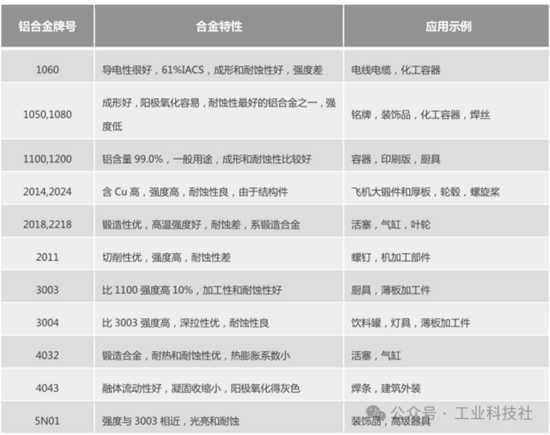

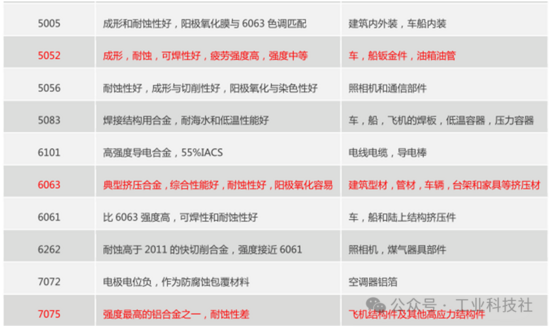

鋁合金牌號特性應(yīng)用匯總表

【免責(zé)聲明】版權(quán)歸原作者所有，本文僅用于技術(shù)分享與交流，非商業(yè)用途！對文中觀點判斷均保持中立，若您認(rèn)為文中來源標(biāo)注與事實不符，若有涉及版權(quán)等請告知，將及時修訂刪除，感謝關(guān)注！

-----------------------------------------------------------------

0、重磅 | 《新能源汽車動力電池包PACK設(shè)計課程從入門到精通40講+免費分享篇》視頻-2025年課程安排

持續(xù)更新：典型電池包案例分析（奧迪etron、捷豹I-pace、大眾MEB、MODEL3、通用BOLT等）：

為什么選擇這套課程：

大家好，我是LEVIN老師，近10年專注新能源動力電池包PACK系統(tǒng)設(shè)計、電池包熱管理設(shè)計及CFD仿真。

該課程是全網(wǎng)唯一系統(tǒng)層級的PACK設(shè)計教程，從零部件開發(fā)到結(jié)構(gòu)設(shè)計校核一系列課程，重點關(guān)注零部件設(shè)計、熱管理零部件開發(fā)、電氣零部件選型等，讓你從一個小白從零開始入門學(xué)習(xí)新能源電池包設(shè)計。

回饋新老新能源人，（新能源電池包技術(shù)）公眾號特惠，為方便大家提升，限量50份半價出售全套《新能源電池包PACK設(shè)計入門到進(jìn)階30講+免費能分享篇》、《Fluent新能源電池包PACK熱管理仿真入門到進(jìn)階28講+番外篇》視頻課程，并送持續(xù)答疑！了解更多課程，加微信號詳詢：LEVIN_simu

說明：第5部分為免費分享篇，部分內(nèi)容來源于網(wǎng)絡(luò)公開資料收集和整理，不作為商業(yè)用途。

解決動力電池包MAP等效4C充電、熱失控?zé)嵋种啤?/span>恒功率AC/PTC滯環(huán)控制電路SOC模型設(shè)置教程；是目前市場上唯壹一套從PACK模型的簡化到熱模型建立和后處理評價標(biāo)準(zhǔn)的系統(tǒng)講解。希望能幫助到大家。

了解更多《動力電池?zé)峁芾硐到y(tǒng)設(shè)計》、《starccm+電池包熱仿真課程》、《儲能系統(tǒng)熱管理設(shè)計與仿真課程》，
關(guān)注公眾號：新能源電池包技術(shù)
或加右方微信號：LEVIN_simu

---

聲明：本文系轉(zhuǎn)載自互聯(lián)網(wǎng)，請讀者僅作參考，并自行核實相關(guān)內(nèi)容。若對該稿件內(nèi)容有任何疑問或質(zhì)疑，請立即與鐵甲網(wǎng)聯(lián)系，本網(wǎng)將迅速給您回應(yīng)并做處理，再次感謝您的閱讀與關(guān)注。
