導讀

電化學阻抗譜（Electrochemical Impedance Spectroscopy，EIS）是電化學測試技術中一類十分重要的方法，是研究電極過程動力學和表面現象的重要手段。近年來，由于頻率響應分析儀的快速發展，交流阻抗的測試精度越來越高，且目前在電化學領域具有廣泛的應用，例如電極過程動力學分析（雙電層和和擴散等）、研究電池電極材料、固體電解質、導電高分子、腐蝕防護機理等。

電化學阻抗譜基本概述

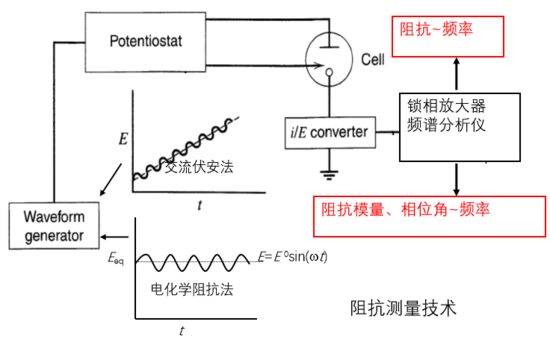

電化學阻抗譜（EIS）是通過對電化學系統施加小幅度的正弦波電位（或電流）擾動信號，測量系統產生的相應電流（或電位）響應，從而得到阻抗譜圖。該譜圖反映了電化學系統的阻抗隨頻率的變化關系，提供了豐富的界面結構和動力學信息。

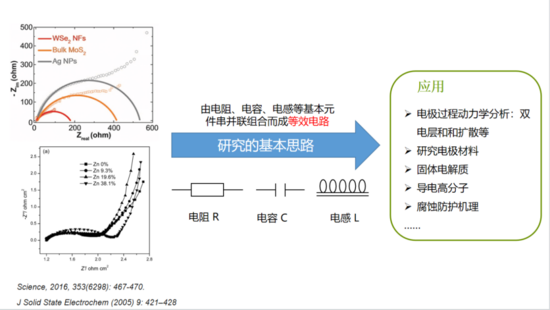

1.1利用EIS研究一個電化學系統的基本思路

將電化學系統視為一個由電阻（R）、電容（C）、電感（L）等基本元件按串聯或并聯方式構成的等效電路。通過EIS，可以定量的測定這些元件的大小，利用這些元件的電化學含義，來分析電化學系統的結構和電極過程的性質。

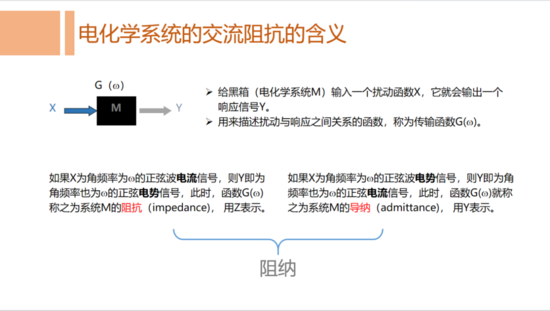

1.2電化學系統的交流阻抗的含義

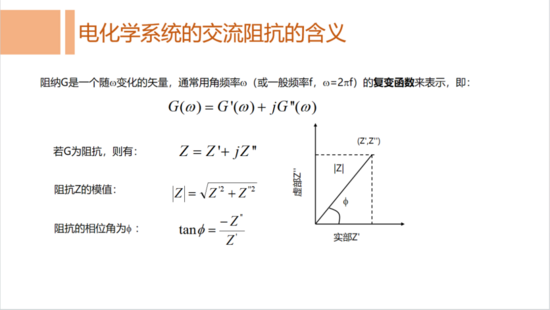

EIS通過測量這些響應信號，獲取電化學系統的阻抗或?qū)Ъ{隨頻率的變化關系。阻抗和導納是復數，包含了實部和虛部，分別對應著電化學系統的電阻和電容（或電感）特性。這些復數數據可以繪制成阻抗譜圖或?qū)Ъ{譜圖，直觀地展示電化學系統的阻抗或?qū)Ъ{隨頻率的變化規律。

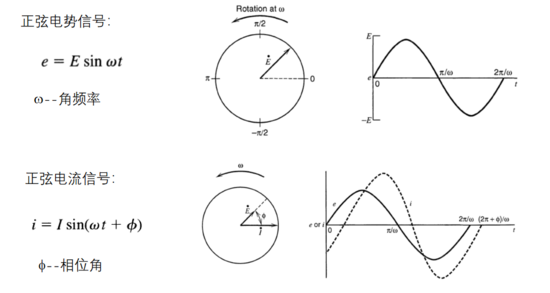

EIS技術就是測定不同頻率w（f）的擾動信號X和響應信號Y的比值，得到不同頻率下阻抗的實部Z’、虛部Z”、模值|Z|和相位角f，然后將這些量繪制成各種形式的曲線，就得到EIS抗譜。常用的電化學阻抗譜有兩種：一種叫做奈奎斯特圖（Nyquist plot）， 一種叫做波特圖（Bode plot

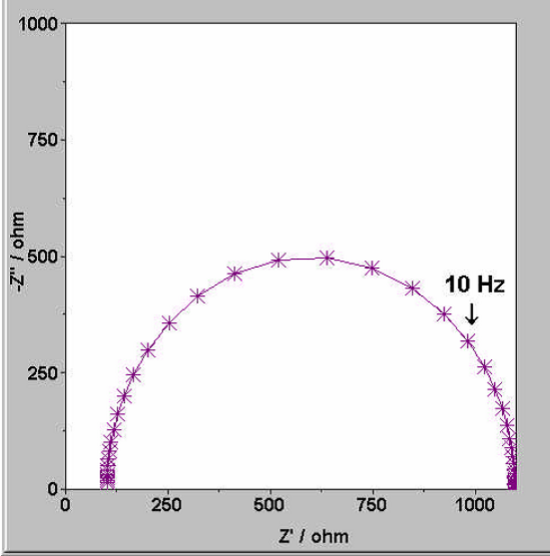

奈奎斯特圖（Nyquist plot）

波特圖（Bode plot）

1.3交流阻抗測量的前提條件

（1）因果性條件（causality）

輸出的響應信號只是由輸入的擾動信號引起的。

（2）線性條件（linearity）

輸出的響應信號與輸入的擾動信號之間存在線性關系。電化學系統的電流與電勢之間是動力學規律決定的非線性關系，當采用小幅度的正弦波電勢信號對系統擾動，電勢和電流之間可近似看作呈線性關系。通常作為擾動信號的電勢正弦波的幅度在5mV左右，一般不超過10mV。

（3）穩定性條件（stability）

擾動不會引起系統內部結構發生變化，當擾動停止后，系統能夠回復到原先的狀態?？赡娣磻?yīng)容易滿足穩定性條件；不可逆電極過程，只要電極表面的變化不是很快，當擾動幅度小，作用時間短，擾動停止后，系統也能夠恢復到離原先狀態不遠的狀態，可以近似的認為滿足穩定性條件。

如何分析電化學阻抗譜？

2.1 等效電路與等效元件

電阻：Nyquist 圖上為橫軸（實部）上一個點

電容：Nyquist 圖上為與縱軸（虛部）重合的一條直線

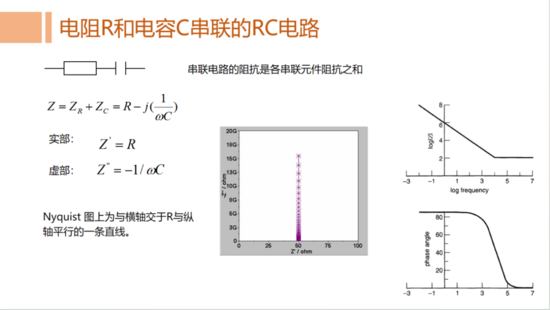

電阻R和電容C串聯的RC電路：Nyquist 圖上為與橫軸交于R與縱軸平行的一條直線。

電阻R和電容C并聯的電路：Nyquist 圖上為半徑為R/2的半圓。

2.2 電荷傳遞過程控制的EIS

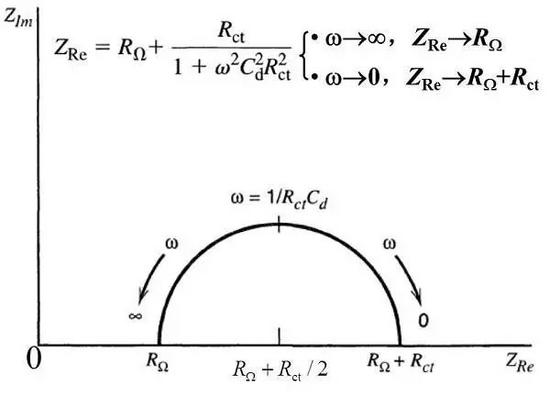

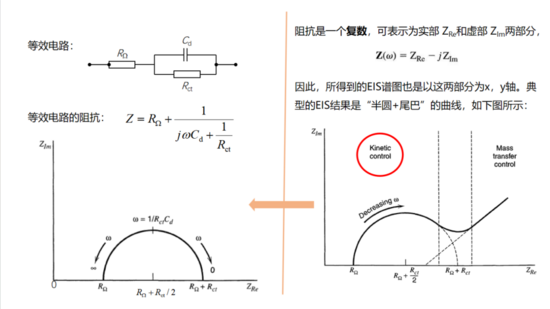

如果電極過程由電荷傳遞過程（電化學反應步驟）控制，擴散過程引起的阻抗可以忽略，則電化學系統的等效電路及阻抗如圖：

電極過程的控制步驟為電化學反應步驟時，Nyquist圖為半圓，據此可以判斷電極過程的控制步驟。從Nyquist圖上可以直接求出RW和Rct。由半圓頂點的w可求得Cd。

提示：在阻抗譜圖中，本應表現為純電容或純電阻特性的頻率區域，實際上卻呈現出一種介于兩者之間的行為稱為“彌散效應”。這種效應使得阻抗譜圖的形狀變得更為復雜，不再是簡單的半圓或直線，而是呈現出一種“彌散”的特征。

彌散效應的產生與多種因素有關。首先，電極表面的不均勻性、粗糙度以及吸附物的存在都可能影響電極的電容行為，導致彌散效應的出現。其次，電解質溶液中的離子傳導性、濃度分布等因素也可能對彌散效應產生影響。此外，測量過程中可能存在的噪聲、誤差等因素也可能對阻抗譜的形狀產生干擾，從而加劇彌散效應。

彌散效應的存在使得對EIS數據的解析變得更為復雜。為了準確理解電化學系統的性質和行為，研究者需要采用更為精細的等效電路模型來描述彌散效應。這些模型通常包含一些額外的元件，如常相位角元件（CPE）等，以更好地擬合實際的阻抗譜數據。

同時，為了減少彌散效應的影響，需要在測量過程中采取一些措施。例如，優化電極的制備工藝，提高電極表面的均勻性和光滑度；選擇合適的電解質溶液和濃度，以減少離子傳導性和濃度分布對彌散效應的影響；采用高精度的測量設備和方法，以降低噪聲和誤差對阻抗譜形狀的干擾。

2.3電荷傳遞和擴散過程混合控制的EIS

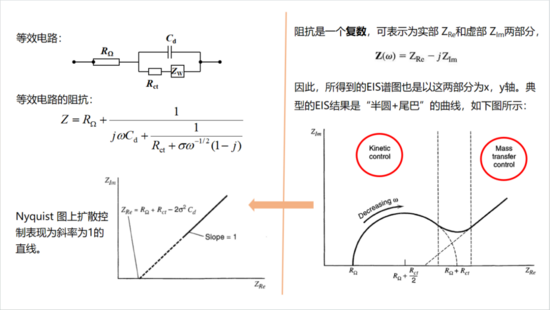

如果電荷傳遞動力學不是很快，電荷傳遞過程和擴散過程共同控制總的電極過程，電化學極化和濃差極化同時存在，則電化學系統的等效電路可簡單表示為：

Nyquist圖上擴散控制表現為傾斜角π/4（45°）的直線。電極過程由電荷傳遞和擴散過程共同控制時，在整個頻率域內，其Nyquist圖是由高頻區的一個半圓和低頻區的一條45度的直線構成。高頻區為電極反應動力學（電荷傳遞過程）控制，低頻區由電極反應的反應物或產物的擴散控制。擴散阻抗的直線可能偏離45°，原因：電極表面很粗糙，以致擴散過程部分相當于球面擴散；除了電極電勢外，還有另外一個狀態變量，這個變量在測量的過程中引起感抗。

2.4 復雜或特殊的電化學體系

對于復雜或特殊的電化學體系，EIS譜的形狀將更加復雜多樣。只用電阻、電容等還不足以描述等效電路，需要引入感抗、常相位元件等其它電化學元件。
